Помилка P0101: причини, симптоми та способи усунення

Помилка P0101: несправність датчика масової витрати повітря – причини, симптоми та діагностика

Що означає помилка P0101

Помилка P0101 — це діагностичний код несправності системи керування двигуном, пов’язаний із некоректними показаннями датчика масової або об’ємної витрати повітря. Код належить до стандартних помилок OBD-II і може зустрічатися на автомобілях різних марок і моделей із бензиновими та дизельними двигунами.

Повне розшифрування коду виглядає так:

P0101 — Mass or Volume Air Flow Circuit Range/Performance.
Невідповідність діапазону або робочих характеристик кола датчика масової чи об’ємної витрати повітря.

На практиці код P0101 найчастіше пов’язаний із системою вимірювання кількості повітря, що надходить у двигун. Одним із ключових елементів цієї системи є датчик масової витрати повітря — MAF, який у російськомовній технічній літературі також часто називають ДМРВ.

До якої системи належить помилка P0101

Помилка P0101 належить до системи керування подачею повітря та формуванням паливоповітряної суміші. Електронному блоку керування двигуном необхідно точно розуміти, скільки повітря надходить у впускний тракт, щоб правильно розрахувати кількість палива, кут запалювання та інші параметри роботи двигуна.

Залежно від конструкції автомобіля ЕБУ може враховувати дані одразу кількох датчиків і розрахункових параметрів:

• датчика масової витрати повітря MAF;
• датчика абсолютного тиску у впускному колекторі MAP;
• датчика температури повітря;
• положення дросельної заслінки;
• обертів двигуна;
• тиску наддуву на турбованих двигунах;
• показань кисневих датчиків і паливних корекцій.

Тому поява P0101 не завжди означає, що несправний саме датчик MAF. ЕБУ оцінює роботу системи комплексно та може зареєструвати помилку, якщо фактичний повітряний потік не відповідає розрахунковому.

Що означає Mass or Volume Air Flow Circuit Range/Performance

Фраза Mass or Volume Air Flow Circuit Range/Performance означає, що сигнал системи вимірювання витрати повітря знаходиться поза очікуваним діапазоном або не відповідає поточному режиму роботи двигуна.

Простіше кажучи, ЕБУ отримує дані про кількість повітря, що надходить, але вважає їх нелогічними або такими, що не відповідають іншим параметрам.

Наприклад, блок керування може бачити певні оберти двигуна, положення дросельної заслінки та тиск у впускному колекторі, за яких через двигун повинен проходити певний об’єм повітря. Якщо датчик MAF показує значно більше або менше значення, ЕБУ може зареєструвати код P0101.

Важливо: P0101 — це не обов’язково помилка електричного кола датчика. На відміну від кодів, що вказують на занадто високий або занадто низький рівень сигналу, P0101 частіше говорить саме про невідповідність показань очікуваним робочим параметрам системи.

Чому ЕБУ фіксує помилку P0101

Під час роботи двигуна електронний блок керування постійно порівнює фактичний сигнал датчика витрати повітря з розрахунковим значенням. Розрахунок виконується з урахуванням поточного навантаження на двигун і даних інших датчиків.

Якщо протягом певного часу розбіжність перевищує допустимий діапазон, система самодіагностики може записати код P0101 у пам’ять ЕБУ.

Причиною такої невідповідності можуть бути як проблеми безпосередньо з датчиком витрати повітря, так і несправності інших елементів впускної системи.

Наприклад, до появи P0101 потенційно можуть призвести:

• забруднення чутливого елемента MAF;
• некоректна робота самого датчика;
• підсмоктування неврахованого повітря після датчика;
• пошкодження патрубків впускної системи;
• сильне забруднення повітряного фільтра;
• проблеми з дросельною заслінкою;
• порушення контакту в роз’ємі або проводці датчика;
• проблеми із системою вентиляції картера;
• несправності системи EGR на автомобілях, де вона встановлена;
• витоки або некоректна робота системи наддуву на турбованих двигунах.

Саме тому під час діагностики помилки P0101 неправильно одразу змінювати датчик масової витрати повітря. Спочатку необхідно перевірити параметри його роботи в реальному часі, стан впускного тракту, герметичність системи та зіставити дані MAF з іншими показниками двигуна.

P0101 — це помилка датчика MAF чи всієї системи?

Код P0101 часто називають «помилкою ДМРВ», однак технічно це дещо спрощене визначення. ЕБУ фіксує не конкретну механічну поломку датчика, а невідповідність виміряного повітряного потоку очікуваному діапазону.

Тому справний датчик MAF також може передавати незвичайні значення, якщо у впускній системі присутній витік повітря, порушена робота системи вентиляції картера, забруднений дросель або є інші несправності.

Головний принцип діагностики P0101: необхідно визначити, чому розрахункова та фактична кількість повітря не збігаються, а не просто замінити датчик за самим фактом появи коду.

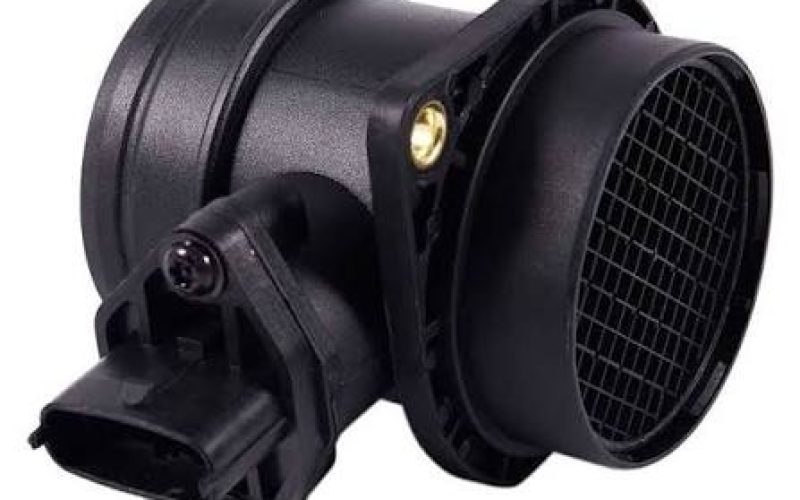

Як працює датчик масової витрати повітря MAF

Датчик масової витрати повітря MAF — один з основних датчиків системи керування двигуном. Його завдання — визначити кількість повітря, яке надходить у впускний тракт, і передати цю інформацію електронному блоку керування.

На підставі даних MAF ЕБУ розраховує необхідну кількість палива та коригує роботу двигуна залежно від навантаження, обертів і поточного режиму руху.

Де знаходиться датчик MAF

У більшості автомобілів датчик масової витрати повітря встановлений у впускному тракті після корпусу повітряного фільтра та до дросельної заслінки.

Таке розташування дозволяє датчику вимірювати потік повітря, який уже пройшов через повітряний фільтр і спрямовується далі до двигуна.

Типова схема впуску виглядає так:

• повітряний фільтр;
• корпус або патрубок впуску;
• датчик MAF;
• впускний патрубок;
• дросельна заслінка;
• впускний колектор;
• циліндри двигуна.

На турбованих двигунах конструкція впускної системи складніша та може додатково включати турбокомпресор, інтеркулер, датчики тиску та інші елементи. Однак принцип залишається тим самим: ЕБУ повинен розуміти, яка кількість повітря надходить у двигун.

Важливо: розташування MAF може відрізнятися залежно від двигуна. На деяких автомобілях вимірювання кількості повітря виконується не лише за MAF, а й з урахуванням даних MAP, температури повітря, тиску наддуву та інших датчиків.

Які дані датчик MAF передає ЕБУ

Датчик MAF вимірює масу повітря, що проходить через впускну систему за певний проміжок часу.

У діагностичних програмах цей параметр зазвичай відображається в:

• грамах за секунду — g/s;
• рідше — в інших одиницях вимірювання, які використовує конкретний виробник.

Сам датчик формує електричний сигнал, який змінюється залежно від повітряного потоку. ЕБУ перетворює цей сигнал у розрахункове значення витрати повітря.

На сучасних автомобілях найчастіше використовуються датчики з нагріваним чутливим елементом. Повітряний потік охолоджує цей елемент, а електроніка датчика визначає, яка кількість енергії необхідна для підтримання заданої температури.

Чим більше повітря проходить через датчик, тим сильніше змінюються його робочі параметри. На підставі цього формується сигнал для блока керування двигуном.

Як витрата повітря впливає на паливну суміш

Для стабільної роботи двигуна необхідно правильно сформувати паливоповітряну суміш. ЕБУ повинен визначити, скільки палива необхідно подати в циліндри відповідно до кількості повітря, що надійшло.

Спрощено принцип можна представити так:

Більше повітря надходить у двигун → ЕБУ збільшує подачу палива.
Менше повітря → кількість палива, що подається, зменшується.

Однак фактичний розрахунок значно складніший. Блок керування додатково враховує:

• температуру двигуна;
• температуру повітря, що надходить;
• положення педалі акселератора;
• положення дросельної заслінки;
• оберти колінчастого вала;
• навантаження на двигун;
• показання лямбда-зондів;
• короткострокові та довгострокові паливні корекції;
• тиск у впуску;
• тиск наддуву, якщо двигун турбований.

Дані MAF є важливою частиною цього розрахунку. Якщо інформація про кількість повітря правильна, ЕБУ може точніше підібрати тривалість відкриття форсунок і підтримувати необхідний склад суміші.

Чому неправильні показання MAF впливають на роботу двигуна

Якщо датчик MAF передає завищені або занижені значення, ЕБУ може неправильно розрахувати кількість палива.

Наприклад, якщо датчик показує більше повітря, ніж фактично надходить у двигун, блок керування може збільшити подачу палива. У результаті суміш може стати надмірно багатою.

Якщо ж MAF показує менше повітря, ніж надходить насправді, палива може подаватися недостатньо, а суміш здатна ставати біднішою за розрахункову.

Залежно від характеру несправності це може позначатися на роботі автомобіля так:

• нестабільний холостий хід;
• провали під час розгону;
• зниження тяги двигуна;
• ривки під час руху;
• погіршення запуску;
• підвищена витрата палива;
• нестабільні паливні корекції;
• поява чорного диму при надмірно багатій суміші на окремих двигунах;
• увімкнення індикатора Check Engine;
• перехід системи керування в аварійний або резервний режим.

Чому ЕБУ не завжди одразу розуміє, що несправний MAF

Одна з особливостей діагностики датчика масової витрати повітря полягає в тому, що його сигнал може залишатися електрично допустимим, але при цьому бути неправильним з погляду реального повітряного потоку.

Наприклад, датчик може стабільно показувати на 10–15 % менше фактичного значення. Для блока керування це не обов’язково виглядатиме як обрив кола або коротке замикання, тому окремого коду електричної несправності може не бути.

ЕБУ починає виявляти проблему шляхом порівняння показань MAF з іншими параметрами двигуна. Якщо кількість повітря не відповідає обертам, навантаженню, положенню дроселя, тиску у впуску або іншим розрахунковим значенням, система може зареєструвати помилку P0101.

Тому при P0101 важливо оцінювати не лише наявність сигналу MAF, а й його достовірність. Датчик може передавати дані й при цьому вимірювати повітряний потік неправильно.

Чому не можна оцінювати MAF лише за одним показником

Для повноцінної діагностики недостатньо подивитися одне значення витрати повітря на холостому ходу. Показання необхідно оцінювати в різних режимах роботи двигуна та зіставляти з технічними характеристиками конкретного автомобіля.

Під час діагностики можуть порівнюватися:

• витрата повітря на холостому ходу;
• значення при підвищенні обертів;
• реакція MAF на різке відкриття дроселя;
• розрахункове навантаження двигуна;
• MAP і тиск у впускному колекторі;
• короткі та довгі паливні корекції;
• показання кисневих датчиків;
• фактичний і необхідний тиск наддуву на турбованих автомобілях.

Такий підхід дозволяє відрізнити несправність самого MAF від підсмоктування повітря, забруднення впуску, проблем із наддувом або інших несправностей, які також можуть призвести до появи коду P0101.

Основні причини помилки P0101

Помилка P0101 не означає автоматично, що необхідно змінювати датчик масової витрати повітря. Код з’являється тоді, коли ЕБУ визначає, що фактичний або розрахований повітряний потік не відповідає очікуваним значенням для поточного режиму роботи двигуна.

Причина може знаходитися безпосередньо в датчику MAF, у впускній системі, електропроводці, системі вентиляції картера, турбонаддуві або інших елементах, що впливають на кількість повітря, яке надходить у двигун.

Головна помилка під час діагностики P0101 — одразу замінити MAF. Перед заміною датчика необхідно перевірити герметичність впуску, стан патрубків, повітряного фільтра, проводки, PCV і фактичні параметри двигуна через діагностичний сканер.

1. Забруднення датчика MAF

Одна з найпоширеніших причин появи P0101 — забруднення чутливого елемента датчика масової витрати повітря.

Через MAF постійно проходить великий об’єм повітря. Незважаючи на наявність повітряного фільтра, з часом на чутливому елементі можуть з’являтися забруднення:

• дрібний пил;
• масляний наліт;
• частинки бруду;
• аерозолі із системи вентиляції картера;
• інші відкладення із впускного тракту.

Навіть невеликий шар забруднень здатний змінити теплообмін чутливого елемента датчика. У результаті MAF продовжує працювати та передавати сигнал, але виміряна кількість повітря стає неточною.

Особливість такої несправності полягає в тому, що електрично датчик може виглядати повністю справним. Немає обриву кола, короткого замикання або відсутності сигналу, однак фактичні значення витрати повітря відрізняються від розрахункових.

Саме в такій ситуації ЕБУ може визначити невідповідність діапазону або продуктивності та записати код P0101.

Важливо: для очищення MAF бажано використовувати лише засоби, призначені для очищення датчиків масової витрати повітря. Чутливий елемент дуже делікатний, тому його не можна терти щіткою, ганчіркою або очищати механічно.

2. Несправність самого датчика масової витрати повітря

Датчик MAF може вийти з ладу через природний знос, вплив високої температури, вібрацій, вологи, забруднення або внутрішні пошкодження електронної частини.

При цьому можливі різні варіанти несправності:

• MAF постійно занижує кількість повітря;
• датчик завищує витрату повітря;
• показання змінюються із затримкою;
• сигнал стає нестабільним;
• датчик неправильно працює лише в певному діапазоні обертів;
• помилка проявляється лише при високому навантаженні.

Наприклад, на холостому ходу показання MAF можуть виглядати відносно нормально, але під час розгону датчик перестає коректно реагувати на збільшення повітряного потоку. Тому перевірка лише на холостих обертах не завжди дозволяє виявити проблему.

Під час діагностики бажано дивитися показання MAF у динаміці та порівнювати їх із параметрами справного двигуна тієї самої модифікації.

3. Підсмоктування повітря після витратоміра

Дуже важлива причина P0101 — невраховане повітря, що надходить у впуск після датчика MAF.

Якщо частина повітря потрапляє у двигун через негерметичність після витратоміра, MAF фізично не може його виміряти.

Виходить така ситуація:

• через MAF пройшла певна кількість повітря;
• датчик передав це значення ЕБУ;
• після датчика через негерметичність додатково надійшло повітря;
• у циліндри фактично потрапило більше повітря, ніж було виміряно MAF.

Через це розрахунок ЕБУ починає розходитися з реальними умовами роботи двигуна.

Невраховане повітря також може позначатися на паливних корекціях і призводити до появи додаткових кодів, пов’язаних із бідною сумішшю.

Тому при P0101 перевірка впускної системи на герметичність є одним із базових етапів діагностики.

4. Тріщини та пошкодження впускних патрубків

Окрему увагу необхідно приділяти патрубку між MAF і дросельною заслінкою.

Гумові та пластикові елементи впуску з часом старіють. Під впливом температури, вібрацій і постійних деформацій можуть з’являтися:

• тріщини;
• розриви;
• нещільні з’єднання;
• пошкодження гофри;
• ослаблені хомути;
• негерметичні штуцери вакуумних ліній.

Особливо складно виявити невелику тріщину в гофрованому патрубку. У спокійному стані вона може бути практично непомітною, але під час руху двигуна або зміни розрідження отвір розкривається та починає пропускати повітря.

Тому візуального огляду іноді недостатньо. Для пошуку негерметичності може застосовуватися димогенератор.

5. Сильно забруднений повітряний фільтр

Забитий повітряний фільтр збільшує опір на впуску та обмежує потік повітря, що надходить у двигун.

Якщо фільтр давно не змінювався та сильно забруднений, це може впливати на розрахункове навантаження двигуна та показання системи вимірювання повітря.

Під час діагностики P0101 варто перевірити:

• стан фільтрувального елемента;
• правильність його встановлення;
• відсутність сильної деформації фільтра;
• герметичність корпусу повітряного фільтра;
• відсутність сторонніх предметів у впускному тракті.

При цьому звичайний помірно забруднений фільтр далеко не завжди є самостійною причиною P0101. Як правило, проблема виникає при дійсно серйозному обмеженні повітряного потоку або в поєднанні з іншими несправностями.

6. Проблеми з роз’ємом і проводкою MAF

Навіть повністю справний датчик не зможе коректно працювати за наявності проблем в електричному колі.

Необхідно перевірити:

• роз’єм датчика MAF;
• стан контактів;
• наявність окислення;
• сліди потрапляння води;
• пошкодження ізоляції проводів;
• переломи проводки;
• надійність живлення датчика;
• сигнальне коло між MAF і ЕБУ.

Окрема проблема — пошкодження проводу всередині ізоляції. Зовні проводка виглядає нормально, але при вібрації контакт періодично зникає або опір кола змінюється.

У результаті показання датчика стають нестабільними, особливо під час руху.

7. Поганий контакт маси

Коректна робота автомобільних датчиків залежить не лише від живлення, а й від якості електричної маси.

Підвищений опір у точках маси двигуна або електронної системи керування здатний призвести до спотворення сигналів різних датчиків.

Проблема може знаходитися:

• у з’єднанні маси двигуна з кузовом;
• у колі маси ЕБУ;
• у контактах роз’єму MAF;
• в окислених або ослаблених з’єднаннях.

Особливо варто звернути увагу на масу, якщо одночасно присутні кілька хаотичних помилок по різних датчиках або параметри починають змінюватися при ввімкненні електричного навантаження.

8. Забруднення дросельної заслінки

Забруднена дросельна заслінка безпосередньо не означає несправність MAF, однак вона може впливати на фактичний повітряний потік і роботу двигуна на холостому ходу.

Відкладення навколо дросельної заслінки здатні змінити кількість повітря, що проходить через неї при невеликому куті відкриття.

Це особливо помітно:

• на холостому ходу;
• під час запуску двигуна;
• при переході з холостого ходу на навантаження;
• при невеликому відкритті дроселя.

На автомобілях з електронною дросельною заслінкою після її очищення в деяких випадках може знадобитися виконання передбаченої виробником процедури адаптації або навчання.

9. Несправність системи вентиляції картера PCV

Система PCV — Positive Crankcase Ventilation бере участь у вентиляції картера двигуна та пов’язана із впускною системою.

Несправний клапан PCV, пошкоджена мембрана масловідділювача або тріснутий патрубок вентиляції картера здатні призвести до неконтрольованого надходження повітря у впуск.

Можливі ознаки проблеми:

• нестабільний холостий хід;
• свист або сторонній шум з області клапанної кришки;
• занадто сильне розрідження в картері;
• зміна паливних корекцій;
• підвищена витрата оливи;
• помилки по бідній суміші;
• код P0101.

На деяких двигунах несправність PCV дуже легко помилково прийняти за несправний MAF.

10. Проблеми з турбонаддувом

На турбованих двигунах діагностика P0101 вимагає перевірки не лише MAF, а й усієї системи наддуву.

Кількість повітря, виміряна витратоміром, повинна відповідати розрахунковому навантаженню двигуна та фактичному тиску у впускній системі.

Причиною невідповідності можуть стати:

• негерметичний патрубок турбіни;
• тріщина в патрубку інтеркулера;
• негерметичність інтеркулера;
• ослаблені хомути;
• проблеми керування турбіною;
• несправність перепускного клапана;
• недостатній тиск наддуву;
• несправність MAP або датчика тиску наддуву.

Наприклад, MAF може правильно вимірювати повітря на вході, але через негерметичний патрубок частина стисненого повітря втрачається до потрапляння у двигун. ЕБУ бачить невідповідність між розрахунковим повітряним потоком, навантаженням і тиском наддуву, що на деяких системах керування може стати причиною P0101.

Для турбомотора P0101 — це привід перевіряти весь повітряний тракт: від повітряного фільтра та MAF до турбіни, інтеркулера, дроселя та впускного колектора.

11. Нештатний або неправильно встановлений повітряний фільтр

Помилка P0101 іноді з’являється після зміни штатної системи впуску.

Причиною може стати встановлення:

• спортивного повітряного фільтра;
• нештатного корпусу фільтра;
• впускної труби іншого діаметра;
• системи холодного впуску;
• неоригінальної конструкції перед датчиком MAF.

Для деяких типів MAF має значення не лише загальний об’єм повітря, а й характер потоку через вимірювальний елемент.

Якщо діаметр труби, положення датчика або геометрія впуску змінені, розподіл повітряного потоку біля чутливого елемента також може змінитися. У результаті показання MAF можуть відрізнятися від значень, на які розраховане програмне забезпечення ЕБУ.

Додаткової уваги потребують деякі обслуговувані фільтри, для яких використовується спеціальне просочення. При надмірній кількості складу частина забруднення потенційно може потрапити на чутливий елемент MAF.

Якщо P0101 з’явилася невдовзі після зміни конструкції впуску, цей факт обов’язково потрібно враховувати під час діагностики.

12. Проблема з ЕБУ

Несправність електронного блока керування також теоретично може призвести до неправильної обробки сигналу MAF, однак це рідкісна причина P0101.

Перед підозрою на ЕБУ необхідно виключити значно поширеніші несправності:

• датчик MAF;
• роз’єм;
• проводку;
• живлення та масу;
• підсмоктування повітря;
• PCV;
• патрубки впуску;
• дросельну заслінку;
• систему турбонаддуву;
• інші датчики, які використовує ЕБУ для розрахунку повітряного потоку.

В окремих випадках причиною може бути не фізична несправність блока, а проблема програмного забезпечення. Для деяких автомобілів виробник може випускати оновлення програмного забезпечення ЕБУ, що змінюють алгоритм діагностики або керування двигуном.

Які причини P0101 перевіряти насамперед

Щоб не змінювати справні деталі, діагностику помилки P0101 краще проводити від простого до складного.

1. Зчитати всі збережені помилки, а не лише P0101.
2. Переглянути Freeze Frame і визначити, за яких умов з’явився код.
3. Перевірити повітряний фільтр і корпус фільтра.
4. Оглянути MAF і його роз’єм.
5. Перевірити патрубок після датчика на тріщини та негерметичність.
6. Перевірити систему вентиляції картера PCV.
7. Оцінити показання MAF через діагностичний сканер.
8. Перевірити паливні корекції.
9. За необхідності виконати дим-тест впускної системи.
10. На турбованих двигунах перевірити герметичність системи наддуву.
11. Перевірити живлення, масу та сигнальну проводку MAF.
12. Лише після результатів діагностики приймати рішення про заміну датчика.

P0101 — це код невідповідності повітряного потоку, а не команда на заміну витратоміра. Правильна діагностика повинна встановити, чому кількість повітря, яку бачить ЕБУ, відрізняється від кількості повітря, яку двигун повинен отримувати в поточному режимі роботи.

Симптоми помилки P0101

Помилка P0101 може проявлятися по-різному. В одних випадках водій помічає лише загоряння індикатора Check Engine, а двигун продовжує працювати практично нормально. В інших — з’являються виражені проблеми з холостим ходом, розгоном, витратою палива та запуском.

Характер симптомів залежить від того, наскільки сильно фактичні показання системи вимірювання повітря відрізняються від розрахункових і в якому діапазоні роботи двигуна виникає несправність.

Важливо: симптоми P0101 не є унікальними лише для датчика MAF. Аналогічні ознаки можуть виникати при підсмоктуванні повітря, проблемах із паливною системою, системою запалювання, дросельною заслінкою, PCV, турбонаддувом та інших несправностях.

1. Загоряється Check Engine

Найочевидніша ознака — увімкнення індикатора Check Engine на панелі приладів.

ЕБУ фіксує P0101, коли виявляє, що сигнал системи вимірювання витрати повітря протягом певного часу не відповідає очікуваному діапазону.

У деяких випадках лампа може загорітися одразу після виникнення несправності. В інших — код спочатку зберігається як очікуваний, а індикатор вмикається після повторного виявлення проблеми в наступних поїздках.

Якщо відхилення з’являється періодично, Check Engine також може загорятися та гаснути, але збережений або історичний код при цьому залишається в пам’яті блока керування.

2. Нестабільний холостий хід

При неправильному визначенні кількості повітря, що надходить, ЕБУ може неточно розраховувати подачу палива на холостих обертах.

Водій може помітити:

• плаваючі оберти;
• підвищені або знижені оберти холостого ходу;
• вібрації двигуна;
• нерівномірну роботу;
• відчутні посмикування кузова.

Особливо вираженим цей симптом може бути при підсмоктуванні повітря після MAF, оскільки на холостому ходу навіть відносно невеликий витік здатний суттєво змінити розрахунок складу суміші.

Якщо ж проблема виникає переважно під навантаженням, на холостому ходу двигун може працювати практично нормально.

3. Провали під час розгону

Один із характерних симптомів проблем із вимірюванням повітряного потоку — провал після натискання педалі газу.

При відкритті дросельної заслінки потік повітря швидко збільшується. ЕБУ повинен побачити цю зміну та відповідним чином скоригувати подачу палива.

Якщо сигнал MAF змінюється занадто повільно, занижений або нестабільний, реакція двигуна може відрізнятися від нормальної.

Можливі прояви:

• двигун спочатку «замислюється», а потім починає розганятися;
• автомобіль погано реагує на різке натискання педалі газу;
• з’являється короткочасний провал;
• розгін стає нерівномірним;
• тяга з’являється лише після набору певних обертів.

4. Втрата потужності двигуна

При помилці P0101 автомобіль може помітно гірше розганятися та втрачати потужність.

Причиною може бути не лише неправильний розрахунок суміші. Якщо ЕБУ вважає показання повітряного потоку недостовірними, система керування на деяких автомобілях переходить на резервну стратегію розрахунку навантаження.

Замість повноцінного використання даних MAF блок керування може сильніше спиратися на положення дроселя, оберти двигуна, MAP і розрахункові таблиці.

Це дозволяє продовжувати рух, однак характеристики двигуна можуть бути обмежені.

Водій може помітити:

• млявий розгін;
• погану тягу на високих обертах;
• зниження потужності під навантаженням;
• погіршення динаміки під час обгону;
• обмежену реакцію на педаль акселератора.

5. Підвищена витрата палива

Якщо ЕБУ отримує некоректні дані про кількість повітря, розрахунок подачі палива також може ставати неправильним.

При завищених показаннях MAF блок керування здатний подавати більше палива, ніж фактично потрібно.

Частково помилка може компенсуватися за даними кисневих датчиків і паливними корекціями, однак можливості такого коригування обмежені.

У результаті водій може помітити:

• збільшення середньої витрати палива;
• зменшення запасу ходу;
• запах палива з вихлопу;
• незвичайні значення миттєвої витрати.

При цьому підвищена витрата сама по собі не доводить несправність MAF. Для підтвердження необхідно дивитися параметри двигуна через діагностичний сканер.

6. Ускладнений запуск двигуна

Неправильні дані про повітряний потік можуть позначатися і на запуску двигуна.

Можливі симптоми:

• стартер доводиться крутити довше, ніж зазвичай;
• двигун запускається лише з другої спроби;
• після запуску оберти різко падають;
• перші секунди двигун працює нестабільно;
• проблема сильніше проявляється на холодному або прогрітому двигуні.

Однак ускладнений запуск має безліч можливих причин, тому за наявності P0101 не можна автоматично пов’язувати його лише з датчиком витрати повітря.

Необхідно додатково враховувати тиск палива, стан форсунок, систему запалювання, датчики температури, герметичність впуску та інші параметри.

7. Двигун може глухнути

При значному порушенні складу суміші або нестабільному сигналі системи вимірювання повітря двигун може глухнути.

Найчастіше це відбувається:

• після запуску;
• при скиданні газу;
• при зупинці автомобіля;
• при переході з навантаження на холостий хід;
• під час увімкнення додаткового навантаження на двигун.

Наприклад, якщо оберти різко падають при відпусканні педалі акселератора, а ЕБУ не встигає коректно стабілізувати паливоповітряну суміш, двигун може зупинитися.

При такому симптомі діагностику краще не відкладати, особливо якщо двигун глухне під час руху або на перехрестях.

8. Ривки під час руху

Нестабільні або стрибкоподібні показання MAF можуть призвести до постійних змін розрахункового навантаження та кількості палива, що подається.

У результаті автомобіль може рухатися ривками.

Це може проявлятися:

• при плавному розгоні;
• при русі з постійною швидкістю;
• при різкому натисканні на газ;
• у певному діапазоні обертів;
• при високому навантаженні на двигун.

Якщо ривки з’являються лише під навантаженням, необхідно враховувати не тільки MAF, а й систему запалювання, тиск палива та — на турбованих двигунах — роботу системи наддуву.

9. Чорний дим із вихлопної труби

При серйозному перезбагаченні паливоповітряної суміші можлива поява чорного або темного диму з вихлопної системи.

Такий симптом виникає, коли палива подається значно більше, ніж може повноцінно згоріти при фактичній кількості повітря.

Однією з можливих причин може бути ситуація, коли MAF суттєво завищує виміряну кількість повітря, і ЕБУ збільшує час упорскування палива.

Додатково можуть з’являтися:

• виражений запах палива;
• підвищена витрата;
• нагар на свічках запалювання;
• нестабільна робота двигуна;
• погіршення динаміки.

Чорний дим не є обов’язковим симптомом P0101. Він з’являється лише при певних несправностях, які призводять до помітного перезбагачення суміші. Якщо присутній такий симптом, необхідно перевіряти не лише MAF, а й форсунки, тиск палива, паливні корекції та інші параметри системи керування двигуном.

Чи може P0101 бути без помітних симптомів

Так. Іноді код P0101 присутній, але водій практично не помічає змін у роботі автомобіля.

Це можливо, якщо відхилення показань відносно невелике або ЕБУ успішно компенсує його за допомогою інших датчиків і паливних корекцій.

Наприклад, автомобіль може нормально запускатися, стабільно працювати на холостому ходу та зберігати звичну динаміку, але діагностичний сканер уже показує невідповідність повітряного потоку.

Ігнорувати таку ситуацію не варто. Невелике відхилення з часом може збільшуватися, а постійна робота системи на межі допустимих корекцій здатна призвести до появи додаткових помилок.

Таблиця основних симптомів P0101

Практичний висновок: наявність P0101 разом з одним або кількома переліченими симптомами допомагає визначити напрямок діагностики, але не дозволяє визначити несправну деталь без додаткових перевірок. Важливо аналізувати показання MAF, паливні корекції, герметичність впуску та супутні помилки в пам’яті ЕБУ.

Чи можна їздити з помилкою P0101

З помилкою P0101 автомобіль у багатьох випадках продовжує їхати, однак довго ігнорувати цю несправність не рекомендується.

Якщо ЕБУ визначає, що показання датчика масової витрати повітря MAF стають недостовірними, він може частково перейти на розрахункові або резервні значення. Для визначення навантаження блок керування починає активніше використовувати дані інших датчиків і заздалегідь закладені алгоритми.

Завдяки цьому двигун іноді продовжує нормально запускатися, працювати на холостому ходу та розганятися. Водій може взагалі не помітити серйозних змін, крім загоряння Check Engine.

Тобто P0101 не завжди означає, що автомобіль необхідно негайно зупинити. Якщо двигун працює рівно, не глухне та зберігає нормальну тягу, зазвичай можна обережно доїхати до місця діагностики.

Чому автомобіль може нормально їхати при P0101

Сучасна система керування двигуном не залежить лише від одного датчика. Якщо показання MAF викликають сумніви, ЕБУ може оцінювати кількість повітря та навантаження двигуна за іншими параметрами:

• обертами двигуна;
• положенням дросельної заслінки;
• датчиком абсолютного тиску MAP;
• температурою повітря;
• паливними корекціями;
• показаннями кисневих датчиків;
• тиском наддуву на турбованих двигунах.

На підставі цих даних блок керування здатний приблизно розрахувати необхідну кількість палива навіть при некоректній роботі MAF.

Саме тому один автомобіль з P0101 може їхати практично без змін, а інший — помітно втратити потужність, почати смикатися або погано запускатися.

Чому не варто довго їздити з P0101

Навіть якщо автомобіль продовжує нормально їхати, сама причина появи помилки залишається.

При неправильному визначенні повітряного потоку ЕБУ може неточно розраховувати кількість палива. Залежно від характеру несправності суміш здатна ставати занадто багатою або занадто бідною.

Тривала експлуатація з P0101 потенційно може призвести до таких проблем:

• підвищеної витрати палива;
• нестабільної роботи двигуна;
• погіршення динаміки;
• збільшення кількості нагару;
• пропусків займання;
• появи додаткових помилок за складом суміші;
• збільшення навантаження на каталітичний нейтралізатор;
• погіршення роботи двигуна під навантаженням.

Особливо небажано продовжувати експлуатацію автомобіля, якщо двигун працює з виражено багатою сумішшю. Незгоріле паливо може потрапляти у випускну систему та підвищувати температуру каталітичного нейтралізатора.

Коли з P0101 можна обережно продовжити рух

Зазвичай можна обережно доїхати до сервісу або місця діагностики, якщо:

• двигун запускається нормально;
• холостий хід залишається стабільним;
• немає сильних ривків;
• автомобіль не втрачає різко потужність;
• двигун не глухне;
• немає вираженого чорного диму;
• Check Engine горить постійно, але не блимає;
• не з’явилися інші серйозні попередження на панелі приладів.

При цьому бажано уникати високого навантаження, різких прискорень і тривалої їзди на високих обертах до з’ясування причини несправності.

Коли краще припинити рух

Якщо разом із P0101 з’явилися виражені порушення роботи двигуна, подальшу експлуатацію краще обмежити.

Особливо варто звернути увагу на такі ознаки:

• двигун регулярно глухне;
• автомобіль практично не реагує на педаль газу;
• з’явилися сильні ривки;
• різко зникла потужність;
• з вихлопної труби йде виражений чорний дим;
• відчувається сильний запах незгорілого палива;
• Check Engine починає блимати;
• з’явилися помилки по пропусках займання;
• двигун перейшов у сильно обмежений аварійний режим.

Блимаючий Check Engine — серйозніший сигнал, ніж просто збережений P0101. Він може вказувати на активні пропуски займання та ризик пошкодження каталітичного нейтралізатора.

Чи можна їздити, якщо P0101 з’являється періодично

Якщо помилка з’являється, потім зникає, а двигун працює нормально, це не означає, що несправність усунена.

Періодичний P0101 може виникати, наприклад, через:

• невелику тріщину у впускному патрубку;
• нестабільний контакт у роз’ємі MAF;
• пошкоджену проводку;
• забруднений датчик;
• негерметичність, яка проявляється лише під навантаженням;
• проблеми із системою турбонаддуву.

Такі несправності часто проявляються лише при певних обертах, температурі двигуна або навантаженні, тому після видалення помилки вона може не повертатися одразу.

Що робити, якщо з’явилася помилка P0101

Якщо автомобіль продовжує нормально працювати, не обов’язково одразу купувати новий датчик MAF. Більш правильний порядок дій:

1. Зчитати P0101 і всі супутні коди помилок.
2. Переглянути дані Freeze Frame.
3. Перевірити стан повітряного фільтра.
4. Оглянути роз’єм і проводку MAF.
5. Перевірити впускні патрубки на тріщини.
6. Оцінити показання MAF через діагностичний сканер.
7. Перевірити паливні корекції STFT і LTFT.
8. За необхідності виконати перевірку впуску димогенератором.
9. На турбомоторі перевірити герметичність системи наддуву.

Підсумок: їздити з помилкою P0101 іноді можливо, особливо якщо двигун працює нормально та ЕБУ успішно використовує резервні розрахункові значення. Однак це тимчасове рішення. Помилку необхідно діагностувати, оскільки за P0101 може приховуватися як просте забруднення MAF, так і серйозна негерметичність впуску, несправність PCV або проблема системи наддуву.

Як проводиться діагностика помилки P0101

Діагностика помилки P0101 повинна проводитися послідовно. Сам код не вказує однозначно на несправність датчика MAF, тому правильне завдання діагностики — визначити, чому виміряна витрата повітря не відповідає значенням, які очікує електронний блок керування двигуном.

На практиці важливо не починати із заміни датчика, а спочатку перевірити збережені параметри, герметичність впуску, стан проводки та реальні дані двигуна.

Правильна діагностика P0101 будується за принципом: спочатку підтверджуємо проблему за даними сканера, потім перевіряємо впуск та електрику, після чого оцінюємо роботу MAF у реальних режимах.

1. Зчитування кодів помилок діагностичним сканером

Перший етап — підключення діагностичного обладнання та зчитування пам’яті ЕБУ.

Важливо враховувати не лише P0101, а й усі супутні коди. Вони часто допомагають значно звузити напрямок пошуку.

Наприклад, разом із P0101 можуть бути присутні помилки:

• по бідній або багатій паливній суміші;
• по датчику абсолютного тиску MAP;
• по датчику температури повітря;
• по дросельній заслінці;
• по пропусках займання;
• по системі EGR;
• по тиску наддуву;
• по електричному колу MAF.

Також необхідно визначити статус помилки: поточна вона, періодична, очікувана чи збережена в історії.

Якщо просто видалити P0101, не зберігши діагностичні дані, можна втратити важливу інформацію про умови виникнення несправності.

2. Аналіз Freeze Frame

Після зчитування коду необхідно переглянути Freeze Frame — набір параметрів двигуна, які ЕБУ зберіг у момент виявлення помилки.

Залежно від автомобіля там можуть відображатися:

• оберти двигуна;
• швидкість автомобіля;
• навантаження двигуна;
• температура охолоджувальної рідини;
• положення дросельної заслінки;
• показання MAF;
• MAP;
• короткострокова корекція палива STFT;
• довгострокова корекція LTFT;
• режим роботи паливної системи.

Freeze Frame допомагає зрозуміти, за яких умов з’являється P0101.

Наприклад, якщо помилка фіксується лише при високому навантаженні та високих обертах, напрямок діагностики відрізнятиметься від ситуації, коли P0101 з’являється виключно на холостому ходу.

Приклад: помилка під час розгону на турбованому двигуні може змусити додатково перевірити систему наддуву, тоді як P0101 на холостому ходу частіше потребує підвищеної уваги до підсмоктування повітря, PCV та стану впуску.

3. Перевірка поточних параметрів MAF

Наступний етап — перегляд Live Data, тобто поточних показань датчика масової витрати повітря при працюючому двигуні.

У діагностичному сканері параметр MAF зазвичай відображається в грамах повітря за секунду — g/s.

Необхідно оцінювати не лише конкретне число, а й поведінку датчика.

Справний MAF повинен логічно реагувати на зміну навантаження:

• на холостому ходу витрата повітря відносно невелика;
• при збільшенні обертів значення повинно плавно зростати;
• при різкому відкритті дроселя має відбуватися швидке зростання показань;
• після скидання газу витрата повітря повинна зменшуватися.

Підозру викликає ситуація, коли значення зависає, змінюється ривками, практично не реагує на газ або явно не відповідає режиму роботи двигуна.

4. Порівняння витрати повітря з очікуваними значеннями

Одного факту, що MAF показує якесь значення, недостатньо. Необхідно визначити, чи відповідає це значення конкретному двигуну.

Витрата повітря залежить від:

• робочого об’єму двигуна;
• обертів;
• навантаження;
• атмосферного тиску;
• температури повітря;
• наявності турбонаддуву;
• особливостей системи керування конкретного двигуна.

Тому універсального значення MAF, однакового для всіх автомобілів, не існує.

Під час професійної діагностики бажано порівнювати показники:

• з технічними даними виробника;
• з еталонними параметрами справного двигуна;
• з розрахунковим навантаженням;
• з показаннями MAP;
• з положенням дроселя;
• з паливними корекціями.

Важливо: правило на кшталт «MAF повинен показувати стільки-то грамів за секунду на літр об’єму» можна використовувати лише для грубої первинної оцінки. Для остаточного висновку необхідні дані саме по конкретному двигуну.

5. Перевірка повітряного фільтра

До складніших перевірок необхідно оглянути повітряний фільтр і його корпус.

Перевіряється:

• ступінь забруднення фільтрувального елемента;
• правильність встановлення;
• наявність деформації;
• стан корпусу повітряного фільтра;
• герметичність з’єднань;
• відсутність сторонніх предметів у впускному тракті.

Сильно забруднений фільтр може обмежувати повітряний потік, однак під час діагностики важливо не робити висновок лише за його зовнішнім виглядом.

Якщо фільтр дійсно забитий, його замінюють, після чого повторно оцінюють параметри системи.

6. Перевірка впускних патрубків

Особливу увагу необхідно приділити ділянці впуску після датчика MAF.

Перевіряються:

• гофровані патрубки;
• гумові з’єднання;
• хомути;
• штуцери;
• вакуумні трубки;
• з’єднання з дросельною заслінкою;
• патрубки турбонаддуву на турбомоторах.

Тріщина після MAF призводить до того, що частина повітря потрапляє у двигун, не проходячи через витратомір.

У результаті датчик вимірює одну кількість повітря, а фактично в циліндри надходить інша.

Невеликі тріщини особливо часто з’являються на нижній стороні гофрованих патрубків, тому поверхневого огляду зверху буває недостатньо.

7. Пошук підсмоктування повітря

Якщо візуально витік виявити не вдалося, впускну систему перевіряють на герметичність.

Один із найбільш інформативних способів — перевірка димогенератором.

Дим подається у впуск під невеликим тиском. Якщо система негерметична, він виходить через місце витоку.

Так можна виявити:

• дрібні тріщини в патрубках;
• негерметичні з’єднання;
• проблеми прокладки впускного колектора;
• витоки через вакуумні лінії;
• несправності елементів PCV;
• негерметичність системи наддуву.

Дим-тест особливо корисний при P0101, якщо помилка супроводжується позитивними паливними корекціями та нестабільним холостим ходом.

8. Перевірка роз’єму датчика MAF

Якщо з герметичністю впуску все гаразд, необхідно уважно перевірити електричний роз’єм витратоміра.

Перевіряються:

• окислення контактів;
• сліди води;
• олива або забруднення всередині роз’єму;
• пошкоджені або розтиснуті клеми;
• щільність фіксації роз’єму;
• стан проводів біля самого конектора.

Іноді контакт виглядає нормально, але при вібрації двигуна тимчасово зникає.

Тому під час перегляду Live Data можна обережно перевірити реакцію параметрів на переміщення джгута проводів.

Якщо показання MAF різко змінюються при русі проводки, необхідно шукати електричну несправність.

9. Перевірка живлення та сигналу MAF

Якщо є підстави підозрювати електричну проблему, виконується перевірка кіл датчика.

Залежно від конструкції MAF можуть перевірятися:

• напруга живлення;
• опорна напруга;
• маса;
• сигнальний провід;
• цілісність проводки між датчиком і ЕБУ.

Для діагностики може використовуватися мультиметр, а для більш детальної оцінки сигналу — осцилограф.

Важливо враховувати електричну схему саме конкретного автомобіля. Кількість контактів MAF, робоча напруга та форма вихідного сигналу можуть відрізнятися.

Не можна подавати зовнішню напругу на контакти MAF без розуміння електричної схеми. Помилка під час перевірки може пошкодити датчик або електронний блок керування.

10. Перевірка паливних корекцій STFT і LTFT

Дуже корисну інформацію під час діагностики P0101 дають короткострокові та довгострокові паливні корекції — STFT і LTFT.

Вони показують, наскільки ЕБУ змушений змінювати розрахункову кількість палива, щоб підтримувати необхідний склад суміші.

Спрощено:

• позитивна корекція — ЕБУ додає паливо;
• негативна корекція — ЕБУ зменшує подачу палива.

Значні позитивні корекції можуть вказувати, наприклад, на підсмоктування повітря або занижені показання MAF.

Виражені негативні корекції можуть з’являтися при завищених показаннях витратоміра, надмірній подачі палива або інших причинах перезбагачення суміші.

Особливо корисно порівнювати корекції в різних режимах:

• на холостому ходу;
• приблизно при 2000–3000 об/хв;
• під навантаженням.

Якщо корекції сильно позитивні на холостому ходу, але помітно зменшуються при підвищенні обертів, це може бути характерно для витоку повітря у впуску.

Якщо відхилення зберігається приблизно однаковим у всьому діапазоні, необхідно розглядати інші причини, включаючи некоректні показання MAF або проблеми з паливною системою.

Важливо: STFT і LTFT не можна аналізувати ізольовано. Їх необхідно зіставляти з показаннями MAF, MAP, кисневих датчиків і режимом роботи двигуна.

11. Перевірка дросельної заслінки та системи PCV

Якщо попередні перевірки не виявили явної несправності, необхідно оцінити стан дросельної заслінки та системи вентиляції картера.

Перевірка дросельної заслінки

Оглядається ступінь забруднення дроселя та коректність його роботи.

Сильні відкладення можуть впливати на повітряний потік при невеликих кутах відкриття та порушувати стабільність холостого ходу.

Після очищення електронного дроселя на деяких автомобілях потрібна процедура адаптації.

Перевірка PCV

Несправність системи вентиляції картера здатна створювати додатковий шлях для надходження повітря у впуск.

Перевіряються:

• клапан PCV;
• мембрана системи вентиляції картера;
• патрубки;
• масловідділювач;
• з’єднання з впускним колектором.

Пошкоджена мембрана або негерметичний патрубок PCV іноді створюють симптоми, дуже схожі на несправність самого витратоміра.

Як виглядає правильна послідовність діагностики P0101

1. Зчитати всі коди помилок.
2. Зберегти та вивчити Freeze Frame.
3. Переглянути показання MAF у Live Data.
4. Порівняти їх з очікуваними параметрами двигуна.
5. Перевірити повітряний фільтр.
6. Оглянути патрубки після MAF.
7. Перевірити впуск на герметичність.
8. Оглянути роз’єм і джгут проводки.
9. Перевірити живлення, масу та сигнал MAF.
10. Проаналізувати STFT і LTFT.
11. Перевірити дросель і систему PCV.
12. Для турбованого двигуна додатково перевірити герметичність і роботу системи наддуву.
13. Після усунення знайденої причини видалити помилки та провести контрольну поїздку.

Чи потрібно одразу змінювати датчик MAF при P0101

Ні. Заміна датчика без попередньої діагностики — одна з найпоширеніших і найдорожчих помилок під час ремонту P0101.

Новий MAF не усуне проблему, якщо справжньою причиною є:

• тріснутий впускний патрубок;
• підсмоктування повітря;
• несправний PCV;
• окислений контакт;
• пошкоджений провід;
• проблема з турбонаддувом;
• неправильно встановлений повітряний фільтр;
• інша несправність системи керування двигуном.

Експертний висновок: при помилці P0101 необхідно довести несправність MAF, а не припускати її лише за кодом. Рішення про заміну датчика приймається після аналізу Live Data, перевірки впуску, проводки, паливних корекцій і супутніх параметрів двигуна.

Як перевірити датчик MAF

Перевірка датчика масової витрати повітря MAF повинна включати не один тест, а кілька послідовних етапів. Датчик може мати живлення, передавати дані в ЕБУ і при цьому неправильно вимірювати повітряний потік.

Тому завдання діагностики полягає не лише в тому, щоб визначити, «працює MAF чи ні», а перевірити, чи відповідають його показання реальній кількості повітря, що надходить у двигун.

Важливо: наявність сигналу від MAF ще не означає, що датчик справний. Забруднений або деградований витратомір здатний передавати цілком правдоподібні, але занижені або завищені значення.

1. Візуальна перевірка MAF

Починати діагностику варто з простого візуального огляду датчика та розташованих поруч елементів впускної системи.

Перед перевіркою необхідно оглянути:

• корпус датчика MAF;
• електричний роз’єм;
• контакти роз’єму;
• проводку біля датчика;
• повітряний фільтр;
• корпус повітряного фільтра;
• патрубок до MAF;
• патрубок після MAF;
• хомути та з’єднання впускної системи.

На корпусі не повинно бути механічних пошкоджень, а всередині роз’єму — води, оливи, сильного окислення або деформованих контактів.

Якщо конструкція дозволяє побачити чутливий елемент MAF, слід звернути увагу на виражене забруднення або масляний наліт.

Не рекомендується торкатися чутливого елемента пальцями, щіткою, ватною паличкою або інструментом. Це дуже чутлива частина датчика, яку легко пошкодити механічно.

Якщо датчик забруднений, питання його очищення необхідно вирішувати з урахуванням конструкції конкретного MAF і рекомендацій виробника. Агресивні розчинники та механічне очищення здатні пошкодити вимірювальний елемент.

2. Перевірка MAF діагностичним сканером

Один із найбільш корисних способів перевірки — переглянути фактичні дані MAF у режимі Live Data.

Для цього діагностичний сканер підключається до автомобіля, двигун запускається, після чого у списку поточних параметрів вибирається витрата повітря.

Параметр може відображатися як:

• MAF;
• Mass Air Flow;
• Air Flow Rate;
• Air Mass;
• або під іншою назвою, яку використовує виробник автомобіля.

Найчастіше значення відображається в g/s — грамах повітря за секунду. В окремих діагностичних системах можуть використовуватися kg/h, mg/цикл або інші одиниці.

Під час перевірки важливо дивитися не лише на конкретне число, а й на те, як показання змінюються разом з обертами та навантаженням двигуна.

3. Які показання MAF повинні бути на холостому ходу

На прогрітому справному двигуні показання MAF на холостому ходу повинні бути відносно стабільними та відповідати робочому об’єму, обертам і конструкції конкретного двигуна.

Однак універсального значення, яке підходить для всіх автомобілів, не існує.

На витрату повітря впливають:

• об’єм двигуна;
• частота холостого ходу;
• бензиновий або дизельний двигун;
• атмосферний або турбований двигун;
• температура повітря;
• атмосферний тиск;
• фаза прогрівання двигуна;
• положення дроселя;
• робота додаткового обладнання.

Тому оцінювати MAF за універсальною таблицею на кшталт «для двигуна 2.0 повинна бути суворо визначена кількість g/s» технічно неправильно.

Найкращий варіант — порівнювати фактичні показання з:

• технічною документацією виробника;
• еталонними параметрами цього двигуна;
• даними справного автомобіля аналогічної модифікації;
• іншими параметрами Live Data.

Для первинної оцінки важлива логіка показань: на стабільному холостому ходу значення MAF не повинно хаотично стрибати без відповідної зміни роботи двигуна.

4. Перевірка MAF при підвищенні обертів

Наступний етап — перевірити реакцію витратоміра на збільшення повітряного потоку.

При натисканні педалі акселератора та збільшенні обертів кількість повітря, що проходить через двигун, зростає. Відповідно, значення MAF також повинно збільшуватися.

Справний датчик зазвичай показує логічну залежність:

• на холостому ходу — невелика витрата повітря;
• при підвищенні обертів — збільшення показань;
• при збільшенні навантаження — подальше зростання витрати;
• після відпускання педалі газу — зниження значення.

Підозра на несправність може виникнути, якщо:

• значення практично не змінюється при збільшенні обертів;
• MAF реагує з вираженою затримкою;
• показання несподівано провалюються;
• спостерігаються різкі стрибки без відповідної зміни навантаження;
• витрата повітря явно не відповідає потужності та режиму роботи двигуна;
• під навантаженням показник перестає нормально збільшуватися.

Особливо корисно аналізувати графік параметра. На графічному відображенні Live Data добре видно, наскільки плавно та швидко датчик реагує на зміну режиму роботи двигуна.

Чому перевірки лише на холостому ходу недостатньо

Деякі несправні MAF нормально працюють при невеликому повітряному потоці, але починають давати неправильні значення при високому навантаженні.

Наприклад, датчик може показувати цілком реалістичні параметри на холостих обертах і при 2000 об/хв, але суттєво занижувати витрату повітря під час інтенсивного розгону.

У такому випадку звичайна перевірка автомобіля на місці може не виявити несправність.

Тому при періодичному P0101 корисно аналізувати дані:

• на холостому ходу;
• при плавному підвищенні обертів;
• при швидкому відкритті дроселя;
• під час руху під навантаженням.

Якщо P0101 з’являється лише під час розгону, бажано отримати лог Live Data безпосередньо в момент виникнення помилки.

5. З чим порівнювати показання MAF

Витрату повітря бажано оцінювати не ізольовано, а разом з іншими параметрами системи керування двигуном.

Особливо корисно одночасно контролювати:

• RPM — оберти двигуна;
• MAP — тиск у впускному колекторі;
• положення дросельної заслінки;
• розрахункове навантаження двигуна;
• STFT — короткострокову паливну корекцію;
• LTFT — довгострокову паливну корекцію;
• показання кисневих датчиків;
• температуру повітря;
• тиск наддуву на турбованому двигуні.

Наприклад, якщо MAF показує занадто малу витрату повітря, а ЕБУ одночасно змушений постійно збільшувати подачу палива через позитивні корекції, це може бути однією з ознак занижених показань витратоміра.

Але аналогічну картину здатне створювати підсмоктування повітря після MAF. Тому висновок необхідно робити лише після перевірки герметичності впуску.

6. Чи можна перевірити MAF мультиметром

Мультиметр можна використовувати не на всіх датчиках MAF і не для всіх видів перевірки.

Конструкція витратомірів відрізняється. Залежно від автомобіля датчик може передавати інформацію у вигляді:

• змінної аналогової напруги;
• частотного сигналу;
• цифрового сигналу;
• сигналу іншої конструкції, передбаченої виробником.

Крім того, в одному корпусі з MAF нерідко розташовується датчик температури повітря, що надходить.

Тому перед використанням мультиметра необхідно мати:

• електричну схему конкретного автомобіля;
• розпіновку роз’єму;
• інформацію про напругу живлення;
• тип вихідного сигналу;
• контрольні значення виробника.

За допомогою мультиметра залежно від конструкції можна перевірити:

• наявність живлення;
• якість маси;
• цілісність кола;
• напругу сигналу на певних типах датчиків.

Не можна перевіряти MAF шляхом випадкового вимірювання контактів або подачі на них зовнішньої напруги. Неправильне підключення вимірювального обладнання може пошкодити датчик або кола ЕБУ.

Для деяких типів витратомірів значно інформативнішими є діагностичний сканер або осцилограф, що дозволяє побачити форму та динаміку сигналу.

7. Чому метод «зняти фішку MAF і подивитися» не є повноцінною діагностикою

Популярний спосіб перевірки полягає в тому, щоб від’єднати електричний роз’єм MAF, запустити двигун і подивитися, чи зміниться його робота.

Логіка здається простою: якщо після відключення датчика двигун почав працювати краще, значить MAF несправний.

На практиці такий висновок робити не можна.

Після відключення MAF ЕБУ бачить відсутність його сигналу та може перейти на резервний алгоритм керування. Кількість повітря та навантаження починають визначатися розрахунковим способом на підставі інших даних.

Залежно від автомобіля можуть використовуватися:

• оберти двигуна;
• положення дросельної заслінки;
• MAP;
• температура повітря;
• закладені в програмне забезпечення розрахункові таблиці.

Якщо в такому резервному режимі двигун починає працювати рівніше, це дійсно вказує, що проблема може бути пов’язана з розрахунком кількості повітря. Але це не доводить несправність самого MAF.

Аналогічний результат можна отримати при:

• підсмоктуванні повітря після витратоміра;
• пошкодженому впускному патрубку;
• проблемі PCV;
• некоректних паливних корекціях;
• несправності іншого датчика;
• проблемах із системою наддуву;
• порушеннях у проводці MAF.

«Зняв фішку — машина поїхала краще» є лише діагностичною підказкою, а не підставою для покупки нового MAF.

Чи можна перевірити MAF простою заміною на завідомо справний

Порівняльне встановлення завідомо справного датчика іноді дійсно допомагає в діагностиці, але лише за дотримання кількох умов.

Датчик повинен:

• точно відповідати конкретному двигуну;
• мати правильний каталожний номер або підтверджену сумісність;
• бути справним;
• встановлюватися у штатну впускну систему.

При цьому навіть якщо з іншим датчиком робота двигуна покращилася, бажано повторно перевірити Live Data та переконатися, що причина дійсно усунена.

Як правильно перевірити MAF при помилці P0101

1. Зчитати P0101 і супутні помилки.
2. Переглянути Freeze Frame.
3. Оглянути повітряний фільтр і впуск.
4. Перевірити корпус MAF, роз’єм і проводку.
5. Запустити двигун і відкрити параметр MAF у Live Data.
6. Оцінити показання на прогрітому холостому ходу.
7. Перевірити реакцію датчика на плавне збільшення обертів.
8. Переглянути реакцію при швидкому відкритті дроселя.
9. Порівняти MAF з MAP, RPM, навантаженням і паливними корекціями.
10. Перевірити впуск на підсмоктування повітря.
11. За необхідності перевірити живлення, масу та сигнал відповідно до електричної схеми автомобіля.
12. Якщо проблема виникає лише під навантаженням — записати діагностичний лог під час контрольної поїздки.

Експертний висновок: правильна перевірка MAF — це аналіз його показань у різних режимах і порівняння з іншими параметрами двигуна. Жодна окрема дія — вимірювання однієї напруги, перевірка лише на холостому ходу або відключення роз’єму — не дозволяє достовірно визначити справність датчика.

FAQ — поширені запитання щодо помилки P0101

Помилка P0101: несправність датчика масової витрати повітря – причини, симптоми та діагностика Injector.ua 2026-09-01 Injector.ua 2024-11-07 1
