Помилка P0420: причини, ознаки, діагностика та способи усунення
Що означає код помилки P0420

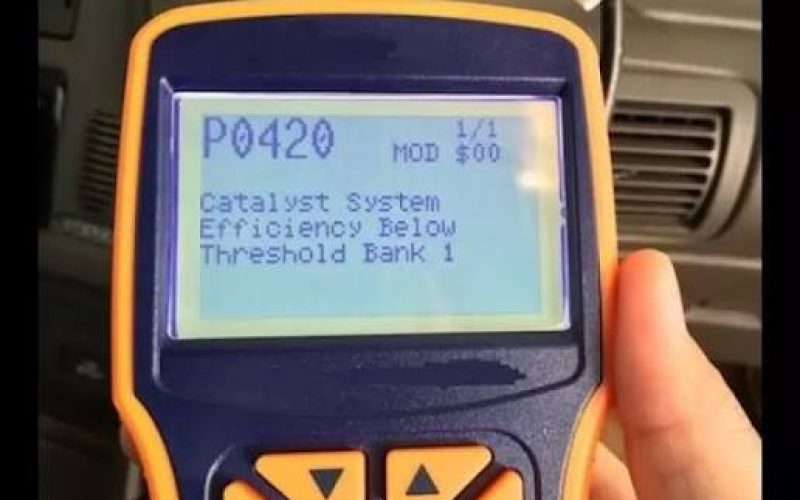

Код P0420 розшифровується як «Ефективність системи каталітичного нейтралізатора нижча за порогове значення, ряд циліндрів 1» — Catalyst System Efficiency Below Threshold, Bank 1. Це універсальний діагностичний код системи OBD-II, який зберігається в блоці керування двигуном, коли розрахункова ефективність каталізатора стає нижчою за допустиме значення, встановлене виробником автомобіля. Позначення Bank 1 вказує на ряд циліндрів, у якому розташований циліндр №1. На більшості рядних двигунів є лише один ряд циліндрів, тому помилка стосується основного каталізатора.
Каталітичний нейтралізатор призначений для зменшення вмісту шкідливих речовин у вихлопних газах. У справному трикомпонентному каталізаторі відбуваються реакції, у результаті яких чадний газ, незгорілі вуглеводні та оксиди азоту перетворюються на менш шкідливі сполуки. При цьому блок керування не вимірює склад вихлопу лабораторним способом, а опосередковано оцінює здатність каталізатора очищати гази та накопичувати кисень.
Для контролю зазвичай використовуються два датчики складу суміші. Перший лямбда-зонд або датчик співвідношення повітря/паливо встановлений перед каталізатором і передає блоку керування інформацію, необхідну для коригування паливної суміші. Другий датчик розташований після каталізатора та дає змогу оцінювати зміни складу вже очищених вихлопних газів. Застосування датчиків до та після нейтралізатора є основою поширеного дводатчикового методу контролю його ефективності.
За справного каталізатора коливання складу вихлопних газів після нього стають значно плавнішими. Передній кисневий датчик швидко реагує на зміни суміші, тоді як сигнал заднього датчика зазвичай змінюється повільніше та має меншу амплітуду. У міру старіння, перегрівання, забруднення або руйнування каталітичного шару здатність нейтралізатора накопичувати кисень знижується. У результаті показання заднього датчика починають сильніше повторювати зміни сигналу переднього датчика.
Однак блок керування не завжди просто порівнює візуальну форму двох графіків. Залежно від автомобіля програма ЕБУ може аналізувати частоту перемикань датчиків, амплітуду та затримку сигналів, розрахункову кисневу ємність каталізатора, температуру вихлопних газів та інші параметри. Наприклад, у технічній документації автовиробників зустрічається пряма вказівка на порівняння показань датчиків до та після каталізатора, а також на використання розрахованих значень накопичення кисню.
Перевірка каталізатора належить до періодичних діагностичних тестів і виконується не одразу після запуску двигуна. Спочатку мають бути дотримані передбачені програмою умови: двигун і каталітичний нейтралізатор прогріті, керування сумішшю працює в замкненому контурі, автомобіль рухається у відповідному діапазоні швидкості та навантаження, а помилки, здатні зробити результати перевірки недостовірними, відсутні. Конкретні температура, швидкість, тривалість руху та інші умови відрізняються залежно від моделі та калібрування блока керування. Тому після видалення помилок або відключення акумулятора монітор каталізатора деякий час може відображатися як «не завершений».
Коли ЕБУ проводить тест і визначає, що ефективність нейтралізатора нижча за запрограмований поріг, він фіксує несправність P0420. Важливо розуміти, що цей код повідомляє саме про результат контролю системи, а не є безумовним підтвердженням фізичного руйнування каталізатора. На окремих автомобілях виробники пов’язували появу P0420 не лише зі зношенням нейтралізатора, а й з особливостями програмного забезпечення або помилковою інтерпретацією сигналів датчиків. Тому рішення про заміну каталізатора приймають лише після повноцінної діагностики двигуна, паливної системи, кисневих датчиків і герметичності випуску.
Основні ознаки та причини появи помилки P0420
Помилка P0420 не завжди супроводжується помітними змінами в роботі автомобіля. На ранній стадії зниження ефективності каталізатора двигун може запускатися, розганятися та працювати на холостому ходу без явних відхилень. У такій ситуації єдиною ознакою несправності стає увімкнений індикатор Check Engine і збережений у пам’яті блока керування діагностичний код.
До найпоширеніших ознак P0420 належать:
- увімкнення індикатора Check Engine;
- незначне збільшення витрати пального;
- погіршення динаміки та реакції на педаль акселератора;
- нестабільна робота двигуна або пропуски запалювання;
- сторонній запах вихлопних газів або металевий шум з боку каталізатора.
Важливо враховувати, що збільшення витрати пального, нестабільний холостий хід і зниження потужності зазвичай пов’язані не із самим кодом P0420, а з несправністю, яка призвела до його появи. Наприклад, порушення складу паливоповітряної суміші одночасно погіршує роботу двигуна та створює підвищене навантаження на каталітичний нейтралізатор.
Виражене падіння потужності частіше спостерігається за часткового руйнування або оплавлення внутрішнього керамічного блока каталізатора. Якщо випускні канали перекриваються, зростає протитиск, двигуну стає складніше відводити відпрацьовані гази. Автомобіль може погано розганятися, не розвивати високі оберти та втрачати тягу під навантаженням. Виробники також описують випадки появи P0420 за внутрішніх температурних пошкоджень і тріщин каталітичного нейтралізатора.
Несправність каталітичного нейтралізатора
Найочевиднішою причиною P0420 є зниження здатності каталізатора очищати вихлопні гази та накопичувати кисень. Це може статися через природне старіння каталітичного покриття, перегрівання, механічне руйнування керамічного блока або його забруднення продуктами згоряння оливи та охолоджувальної рідини.
Каталізатор нерідко виходить із ладу не самостійно, а внаслідок тривалої експлуатації двигуна з іншою несправністю. Тому просте встановлення нового нейтралізатора без усунення первинної причини може призвести до повторного пошкодження дорогої деталі.
Несправність кисневих датчиків
Причиною неправильної оцінки ефективності каталізатора можуть стати передній датчик складу суміші, задній лямбда-зонд, їхня проводка або електричні роз’єми. Забруднений, повільно реагуючий або такий, що передає спотворений сигнал, датчик здатний змінити результати порівняння складу вихлопу до та після нейтралізатора.
При цьому наявність P0420 сама по собі не підтверджує несправність заднього лямбда-зонда. Перед його заміною необхідно перевірити швидкість реакції датчика, живлення підігрівача, цілісність проводки та відповідність показань реальному режиму роботи двигуна. У заводських алгоритмах діагностики P0420 окремо передбачається огляд датчиків складу суміші, кисневих датчиків та елементів випускної системи.
Пропуски запалювання та неповне згоряння пального
Зношені свічки, несправні котушки, пошкодження проводки або механічні проблеми двигуна можуть спричинити пропуски займання. Незгоріле паливо потрапляє у випускну систему та догоряє всередині каталізатора, різко підвищуючи його температуру. Тривала експлуатація автомобіля з пропусками запалювання здатна призвести до оплавлення або прискореного руйнування каталітичного шару.
Якщо разом із P0420 збережені коди P0300–P030X, спочатку необхідно діагностувати причину пропусків, а не починати ремонт із заміни каталізатора. У технічній документації автовиробників P0420 зустрічається разом із кодами пропусків запалювання та відхилення складу суміші.
Порушення в роботі паливної системи
Забруднені або несправні форсунки, неправильний тиск пального, підсмоктування неврахованого повітря, помилки датчиків навантаження та значні відхилення паливних корекцій можуть призвести до надмірно багатої або бідної суміші. В обох випадках змінюється склад вихлопних газів, а каталізатор працює в ненормальному температурному та хімічному режимі.
Особливу увагу слід приділяти форсункам. Виробники автомобілів фіксували випадки, коли їхнє зношення, забруднення або нерівномірна подача пального спричиняли нестабільне згоряння та помилкову або фактичну появу P0420.
Негерметичність випускної системи
Тріщини випускного колектора, пошкоджені прокладки, негерметичні з’єднання та витоки біля кисневих датчиків можуть змінити вміст кисню у вихлопному потоці. У результаті блок керування отримує недостовірні дані та може помилково визначити ефективність каталізатора як недостатню.
Навіть невеликий витік не завжди супроводжується гучним звуком, тому випускну систему перевіряють не лише візуально, а й на герметичність. Особливу увагу приділяють ділянкам перед каталізатором, місцям встановлення датчиків і з’єднанням між елементами випуску.
Програмне забезпечення блока керування
На деяких моделях P0420 може з’являтися через особливості програмної логіки ЕБУ. Блок керування здатний неправильно інтерпретувати сигнали датчиків і прийняти справний або ще працездатний каталізатор за несправний. Для окремих автомобілів виробники випускали оновлення програмного забезпечення, які змінюють алгоритм контролю каталітичного нейтралізатора.
Таким чином, код P0420 не можна розглядати як пряму вказівку на обов’язкову заміну каталізатора. Необхідно перевірити всю систему: наявність супутніх помилок, паливні корекції, роботу запалювання та форсунок, сигнали обох кисневих датчиків, герметичність випуску та стан самого нейтралізатора. Лише після такої перевірки можна визначити, чи є каталізатор причиною несправності або наслідком іншої проблеми двигуна.
