Регулировка клапанов Land Rover Discovery в Киеве

В сервисе Injector обслуживаем бензиновые двигатели Land Rover Discovery разных поколений — от ранних Rover V8 первого и второго Discovery до современных турбированных Ingenium семейства Discovery 5. При работе с клапанным механизмом мы ориентируемся не только на объём двигателя или коммерческое обозначение автомобиля, а на точный код силового агрегата, год выпуска, рынок первоначальной поставки и конструкцию головки блока цилиндров.

Это особенно важно для Land Rover Discovery, поскольку за историю модели применялись принципиально разные бензиновые двигатели: классические нижневальные Rover V8 с гидравлическими толкателями, редкий четырёхцилиндровый 2.0 Mpi, американский 4.0 V6 Cologne, многоклапанный 4.4 V8 AJ-V8, атмосферный 5.0 V8 AJ133, компрессорный 3.0 V6 AJ126 и современные четырёх- и шестицилиндровые Ingenium. Соответственно, стандартной процедуры регулировки клапанов, одинаковой для всех Discovery, не существует.

Land Rover Discovery I — 2.0 Mpi и бензиновые Rover V8

На первом поколении Discovery встречается несколько бензиновых силовых агрегатов. Основную часть автомобилей составляют версии с двигателями Rover V8 объёмом 3.5 и 3.9 литра, а на отдельных рынках применялись более поздние варианты семейства V8. Кроме того, существовала редкая версия Discovery с четырёхцилиндровым бензиновым двигателем 2.0 Mpi семейства Rover T-Series, имеющим заводское обозначение 20T4.

Двигатель 2.0 Mpi имеет два верхних распределительных вала, четыре клапана на цилиндр и гидравлические толкатели. Поэтому периодически выставлять тепловые зазоры щупом и подбирать регулировочные шайбы на исправном моторе не требуется. При появлении цокота в верхней части двигателя проверяются давление и качество моторного масла, гидравлические толкатели, поверхности кулачков распределительных валов и подача масла в головку блока.

Бензиновые Rover V8 также используют гидравлическую компенсацию клапанного зазора. Распределительный вал расположен в блоке цилиндров, а клапаны приводятся через гидравлические толкатели, штанги и коромысла. Если такой двигатель начинает стучать, нестабильно работать или теряет компрессию, стандартная механическая регулировка клапанов не является правильным решением.

На Rover V8 мы проверяем состояние гидравлических толкателей, распределительного вала, коромысел и штанг, давление масла, компрессию и герметичность цилиндров. Отдельное внимание уделяется состоянию клапанов и седел после перегрева двигателя, поскольку неисправность головки блока цилиндров нельзя устранить заменой или регулировкой толкателя.

Land Rover Discovery II — 4.0 и 4.6 Rover V8

На бензиновых Discovery II устанавливались модернизированные двигатели Rover V8 объёмом 4.0 литра, а для некоторых рынков, прежде всего североамериканского, применялся 4.6 V8. Несмотря на увеличенный рабочий объём и более современное электронное управление двигателем, принцип клапанного привода сохранился: используются гидравлические толкатели.

Поэтому плановая ручная регулировка тепловых зазоров на Land Rover Discovery II 4.0 и 4.6 V8 не предусмотрена. При характерном цокоте необходимо отличать неисправность гидравлического толкателя от износа распределительного вала, коромысел, недостаточного давления масла или механического повреждения клапана.

Если двигатель имеет нестабильный холостой ход, пропуски воспламенения или низкую компрессию, дополнительно выполняется проверка герметичности цилиндров. Она помогает определить, связана ли потеря компрессии с клапаном, седлом, поршневой группой или прокладкой головки блока цилиндров.

Land Rover Discovery 3 / LR3 — 4.0 V6 и 4.4 V8

На Discovery 3 конструкция бензиновых двигателей существенно изменилась. На разных рынках устанавливались 4.0 V6 Cologne и 4.4 V8 семейства AJ-V8. Именно здесь особенно важно не объединять все бензиновые Discovery в одну группу.

Discovery 3 4.0 V6 Cologne

Бензиновый 4.0 V6 представляет собой 60-градусный шестицилиндровый двигатель с одним распределительным валом в каждой головке и двумя клапанами на цилиндр. В клапанном приводе используется гидравлическая компенсация, поэтому обычная периодическая регулировка клапанов не является регламентной операцией.

При металлическом шуме или пропусках воспламенения на 4.0 V6 проверяются давление масла, гидравлические элементы, коромысла, состояние распределительных валов, компрессия, герметичность цилиндров и правильность работы газораспределительного механизма.

Discovery 3 4.4 V8 AJ-V8

Бензиновый 4.4 V8 имеет совершенно другую конструкцию. Это 32-клапанный двигатель с четырьмя распределительными валами и механическими градуированными толкателями. Для него производителем предусмотрена полноценная процедура измерения клапанных зазоров.

На холодном двигателе номинальный диапазон составляет приблизительно 0,18–0,22 мм для впускных и 0,23–0,27 мм для выпускных клапанов. Если полученное значение выходит за допустимый диапазон, зазор корректируется не регулировочным винтом, а подбором толкателя другой толщины.

Для двигателя 4.4 V8 предусмотрено большое количество размерных групп толкателей. До разборки измеряются все 32 клапанных зазора, после чего определяется толщина установленных деталей и рассчитывается необходимый размер заменяемого толкателя. После установки распределительных валов и восстановления фаз ГРМ зазоры контролируются повторно.

Land Rover Discovery 4 / LR4 — 5.0 V8 AJ133

На ранних бензиновых Discovery 4 одним из основных силовых агрегатов был атмосферный 5.0 V8 семейства AJ133. Это двигатель с непосредственным впрыском топлива, четырьмя распределительными валами, цепным приводом ГРМ и системой независимого изменения фаз.

Клапанный механизм AJ133 значительно сложнее классического Rover V8. Поэтому при диагностике необходимо учитывать работу не только самих клапанов и толкателей, но и фазорегуляторов, цепей, натяжителей, управляющих клапанов и системы смазки.

Для атмосферных версий AJ133 конструкция впускной и выпускной сторон клапанного привода различается. Поэтому технически неправильно описывать этот двигатель как мотор либо только с гидрокомпенсаторами, либо только с обычными механическими толкателями. Проверка и ремонт выполняются в соответствии с конструкцией конкретной стороны клапанного механизма и заводскими допусками.

При пропусках воспламенения на 5.0 V8 дополнительно проверяются свечи, катушки, форсунки непосредственного впрыска, давление топлива, топливные коррекции и компрессия. Только после исключения систем зажигания и питания определяется необходимость разборки клапанного механизма.

Land Rover Discovery 4 / LR4 — 3.0 V6 Supercharged AJ126

На поздних Discovery 4 атмосферный 5.0 V8 на ряде рынков был заменён бензиновым 3.0 V6 Supercharged семейства AJ126. Двигатель создан на архитектуре Jaguar Land Rover V8, имеет непосредственный впрыск, механический нагнетатель, два распределительных вала в каждой головке и систему изменения фаз газораспределения.

Для AJ126 существуют заводские процедуры контроля клапанных зазоров. Поэтому при стойких пропусках воспламенения, сниженной компрессии, ремонте головки блока или подозрении на нарушение герметичности клапанов зазоры могут быть измерены и при необходимости скорректированы.

При этом начинать диагностику AJ126 сразу со снятия распределительных валов неправильно. Пропуски воспламенения на двигателе с непосредственным впрыском могут быть вызваны свечами, катушками, форсунками, давлением топлива, подсосом воздуха или нарушением фаз ГРМ. Сначала необходимо определить цилиндр и исключить более вероятные причины.

Land Rover Discovery 5 — 3.0 V6 Supercharged AJ126

На раннем Discovery пятого поколения бензиновая линейка включала 3.0 V6 Supercharged мощностью около 340 л. с. Конструктивно этот двигатель относится к тому же семейству AJ126, которое применялось на позднем Discovery 4.

Мы выполняем диагностику системы зажигания и непосредственного впрыска, проверяем компрессию и герметичность цилиндров, состояние цепного привода ГРМ, фактические фазы распределительных валов и клапанный механизм. При наличии технических оснований измеряются клапанные зазоры.

Land Rover Discovery 5 — 2.0 Ingenium P300

Более поздние Discovery 5 получили четырёхцилиндровый бензиновый двигатель 2.0 Ingenium P300. Он имеет турбонаддув, непосредственный впрыск, цепной привод ГРМ и современную систему управления газораспределением.

Подход к обслуживанию такого двигателя отличается от 4.4 V8 Discovery 3. Обычная операция, при которой снимается клапанная крышка, измеряются все зазоры и подбираются механические толкатели, не является стандартным периодическим обслуживанием исправного 2.0 Ingenium.

При цокоте, ошибках по фазам, нестабильном холостом ходу или пропусках воспламенения проверяются давление и состояние моторного масла, масляные каналы головки блока, фазорегуляторы, распределительные валы, цепь и натяжитель ГРМ, а также элементы клапанного привода.

Land Rover Discovery 5 — 3.0 Ingenium P360 MHEV

После обновления Discovery 5 в бензиновой линейке появился рядный шестицилиндровый 3.0 Ingenium P360. Двигатель имеет турбонаддув и 48-вольтовую систему Mild Hybrid. По сравнению с предыдущим компрессорным V6 AJ126 это уже другое семейство силовых агрегатов с иной архитектурой и другой системой управления.

При диагностике 3.0 P360 учитывается работа двигателя внутреннего сгорания совместно с 48-вольтовой системой. При жалобах на посторонний шум или нестабильную работу проверяются фактические фазы газораспределения, давление масла, клапанный механизм, система управления фазами, цепной привод, непосредственный впрыск и параметры системы управления двигателем.

Для такого двигателя нельзя автоматически применять процедуру регулировки от 4.4 V8 или 3.0 AJ126 только потому, что автомобиль относится к семейству Discovery. Сначала по VIN и заводской спецификации определяется точная модификация двигателя и предусмотренная для неё процедура диагностики.

Что проверяем на бензиновых двигателях Land Rover Discovery

Объём диагностики зависит от установленного двигателя и жалоб владельца. При проблемах, которые могут быть связаны с клапанным механизмом, выполняются:

• идентификация точного бензинового двигателя по VIN;
• компьютерная диагностика блока управления двигателем;
• анализ кодов и счётчиков пропусков воспламенения;
• проверка свечей и катушек зажигания;
• анализ краткосрочных и долгосрочных топливных коррекций;
• проверка бензиновых форсунок;
• контроль давления топлива на двигателях с непосредственным впрыском;
• измерение компрессии;
• проверка герметичности цилиндров;
• контроль давления моторного масла;
• локализация металлического шума в верхней части двигателя;
• осмотр распределительных валов и компонентов клапанного привода;
• проверка фактических фаз газораспределения;
• диагностика фазорегуляторов и управляющих клапанов;
• проверка цепи, натяжителей и направляющих ГРМ;
• измерение механических клапанных зазоров на двигателях, где они нормируются производителем;
• расчёт и подбор градуированных толкателей при подтверждённом отклонении зазоров;
• повторный контроль после ремонта или регулировки.

Обслуживаем европейские и привезённые из США Land Rover Discovery

При подборе технических данных обязательно учитывается рынок первоначальной поставки автомобиля. Североамериканские Discovery 3 и Discovery 4 продавались соответственно под обозначениями LR3 и LR4, а набор доступных бензиновых двигателей отличался от европейских автомобилей.

Поэтому определять двигатель только по году выпуска или надписи на крышке недостаточно. Перед регулировкой или серьёзным ремонтом проверяются VIN, модельный год, код силового агрегата и его фактическая комплектация. Это позволяет использовать правильные клапанные зазоры, процедуру установки фаз и необходимые регулировочные детали.

Каким Discovery действительно нужна регулировка клапанов

Не каждый бензиновый Land Rover Discovery нуждается в механической регулировке клапанов. На Rover V8, редком 2.0 Mpi и 4.0 V6 Cologne применяются гидравлические элементы, поэтому исправный двигатель автоматически компенсирует рабочий зазор и периодическая ручная регулировка не выполняется.

На 4.4 V8 AJ-V8 Discovery 3, напротив, предусмотрены нормируемые механические зазоры и градуированные толкатели. На 3.0 V6 Supercharged AJ126 также предусмотрен контроль клапанных зазоров. У 5.0 AJ133 и современных Ingenium процедура определяется особенностями конкретной модификации клапанного привода.

Поэтому в Injector регулировка клапанов Land Rover Discovery выполняется не по пробегу или по предположению владельца, а после идентификации бензинового двигателя и подтверждения неисправности диагностикой. Если измеренные значения соответствуют заводским допускам или конструкция мотора предусматривает автоматическую компенсацию, ненужная регулировка и замена исправных деталей не выполняются.

Регулировка клапанов Land Rover Discovery начинается не со снятия клапанных крышек, а с точной идентификации бензинового двигателя и диагностики. Это принципиально важно, поскольку на разных поколениях Discovery устанавливались моторы с различной конструкцией газораспределительного механизма. На одних двигателях используются гидравлические компенсаторы, на других предусмотрены нормируемые механические зазоры и градуированные толкатели, а современные Ingenium имеют более сложный клапанный привод.

Поэтому единой процедуры регулировки для всех бензиновых Land Rover Discovery не существует. На Discovery 3 с 4.4 V8 AJ-V8 действительно выполняются измерение тепловых зазоров, расчет и подбор толкателей необходимой толщины. На ранних Rover V8 и 4.0 V6 Cologne периодическая ручная регулировка при исправном клапанном механизме не выполняется. Для 5.0 V8 AJ133, 3.0 V6 Supercharged AJ126 и современных Ingenium применяется процедура, соответствующая конструкции конкретного двигателя.

1. Определение точного двигателя Land Rover Discovery

Первый этап — идентификация двигателя. Работать только по обозначению Land Rover Discovery 3, Discovery 4 или Discovery 5 неправильно. Даже в пределах одного поколения использовались бензиновые моторы с совершенно разной конструкцией клапанного привода.

Перед началом работ проверяются VIN автомобиля, модельный год, рынок первоначальной поставки и код силового агрегата. Это позволяет определить заводскую конструкцию газораспределительного механизма, допустимые клапанные зазоры, способ их компенсации и необходимые регулировочные детали.

Особенно важна правильная идентификация привезенных автомобилей. Североамериканские Discovery 3 и Discovery 4 продавались как LR3 и LR4, а набор бензиновых двигателей и отдельные технические спецификации могут отличаться от европейских автомобилей.

2. Диагностика перед регулировкой клапанов

Цокот в верхней части двигателя, нестабильный холостой ход или пропуски воспламенения еще не означают, что Land Rover Discovery требуется регулировка клапанов. На современных бензиновых двигателях похожие симптомы вызывают десятки других неисправностей.

Перед разборкой двигателя в зависимости от характера неисправности выполняются:

• компьютерная диагностика блока управления двигателем;
• считывание сохраненных и текущих кодов неисправностей;
• анализ счетчиков пропусков воспламенения по цилиндрам;
• проверка свечей зажигания;
• диагностика катушек зажигания;
• анализ краткосрочных и долгосрочных топливных коррекций;
• проверка бензиновых форсунок;
• контроль давления топлива;
• диагностика непосредственного впрыска на соответствующих двигателях;
• поиск подсоса воздуха во впускном тракте;
• измерение компрессии;
• тест герметичности цилиндров;
• проверка давления моторного масла;
• анализ фактических фаз газораспределения;
• проверка фазорегуляторов;
• оценка состояния цепного привода ГРМ;
• локализация источника металлического шума.

Например, пропуски воспламенения на 3.0 V6 Supercharged или 5.0 V8 с непосредственным впрыском могут быть вызваны неисправной форсункой, свечой или катушкой. Снимать распределительные валы только на основании ошибки по пропускам воспламенения технически неправильно.

3. Проверка компрессии и герметичности цилиндров

Если двигатель плохо запускается, вибрирует, имеет постоянные пропуски воспламенения или отличается компрессия по цилиндрам, перед регулировкой необходимо определить причину потери герметичности.

Измерение компрессии позволяет выявить проблемный цилиндр, но не всегда показывает точный источник неисправности. Поэтому при необходимости дополнительно выполняется тест герметичности цилиндра. Положение поршня устанавливается таким образом, чтобы впускные и выпускные клапаны были закрыты, после чего оценивается утечка.

Если воздух уходит во впускной тракт, подозрение падает на впускной клапан или его седло. Утечка через выпуск указывает на проблему выпускного клапана или седла. Если механическая рабочая поверхность клапана уже повреждена, одной регулировкой зазора восстановить герметичность невозможно — потребуется ремонт головки блока цилиндров.

4. Двигатель охлаждается перед измерением зазоров

Механические клапанные зазоры измеряются при температурном состоянии двигателя, указанном в заводской ремонтной документации. Как правило, процедура выполняется на холодном моторе.

Измерять зазоры сразу после поездки неправильно. Головка блока цилиндров, клапаны, распределительные валы и другие детали расширяются при нагревании, поэтому полученные значения могут существенно отличаться от параметров холодного двигателя.

Особенно важно соблюдать температуру при сравнении результата с заводским допуском: несколько сотых миллиметра для клапанного механизма уже имеют значение.

5. Получение доступа к клапанному механизму

После подтверждения необходимости механической проверки снимаются компоненты, мешающие доступу к клапанным крышкам. Объем разборки зависит от двигателя и компоновки моторного отсека.

Могут сниматься декоративные панели, элементы впуска, воздуховоды, электрические разъемы, катушки зажигания, трубопроводы и другие компоненты. На двигателях с непосредственным впрыском необходимо особенно внимательно работать рядом с топливной системой и ее уплотнениями.

После снятия клапанных крышек оценивается состояние внутренней части двигателя. Большое количество лаковых или шламовых отложений может свидетельствовать о нарушенных интервалах замены масла, неправильном масле или перегреве.

6. Осмотр распределительных валов и клапанного привода

До измерения необходимо убедиться, что сами детали клапанного механизма не имеют очевидных повреждений.

Проверяются:

• рабочие поверхности кулачков распределительных валов;
• опорные поверхности валов;
• толкатели;
• роликовые элементы, если они предусмотрены конструкцией;
• гидравлические элементы клапанного привода;
• состояние масляных каналов;
• следы недостаточной смазки;
• повреждения или задиры;
• состояние цепного привода ГРМ;
• направляющие цепи;
• натяжители;
• фазорегуляторы.

Если кулачок распределительного вала или рабочая поверхность толкателя повреждены, простая установка другого размера толкателя не является полноценным ремонтом. Сначала необходимо определить причину износа.

7. Измерение тепловых зазоров

На двигателях Land Rover Discovery с нормируемым механическим клапанным зазором коленчатый вал последовательно проворачивается в предусмотренные положения. Проверяемый клапан должен быть полностью закрыт, а рабочая часть кулачка не должна давить на толкатель.

Зазор измеряется калиброванными щупами между рабочими поверхностями клапанного привода в соответствии с конструкцией конкретного двигателя.

Результат записывается отдельно для каждого впускного и выпускного клапана. Проверять только один цилиндр, по которому появились пропуски воспламенения, недостаточно. На многоклапанном V6 или V8 необходимо получить полную карту зазоров.

Например, на 32-клапанном 4.4 V8 Discovery 3 необходимо последовательно проверить все нормируемые клапанные зазоры, а не ограничиваться тем цилиндром, который вызвал жалобы владельца.

8. Сравнение результатов с заводскими допусками

Полученные значения сравниваются с техническими данными именно установленного двигателя. Нельзя использовать допуски от другого объема, другого семейства моторов или другой модификации автомобиля.

Если зазор находится в установленном диапазоне, соответствующий толкатель менять не требуется. Регулировка исправного клапанного механизма ради самой регулировки не выполняется.

Если зазор меньше или больше допустимого значения, рассчитывается необходимая корректировка.

9. Что означает уменьшенный клапанный зазор

Уменьшенный тепловой зазор является одной из наиболее опасных неисправностей механического клапанного привода. При сильном уменьшении зазора после прогрева двигателя клапан может перестать полностью садиться на седло.

Это приводит к нескольким проблемам. Снижается герметичность камеры сгорания и компрессия, появляются пропуски воспламенения, двигатель может хуже запускаться и терять мощность.

Кроме того, клапан отводит значительную часть тепла через контакт рабочей фаски с седлом. Если полного контакта нет, температура клапана возрастает. Продолжительная эксплуатация в таком состоянии может привести к повреждению рабочей фаски и седла.

При сильно уменьшенном зазоре характерного металлического цокота может вообще не быть. Поэтому отсутствие шума не подтверждает правильность зазоров.

10. Что означает увеличенный клапанный зазор

При слишком большом зазоре между элементами клапанного привода возникает ударное взаимодействие деталей. Обычно такая неисправность лучше слышна как металлический цокот.

Большой зазор увеличивает динамические нагрузки на кулачок распределительного вала и толкатель. Кроме того, клапан начинает открываться несколько позже и закрывается раньше относительно расчетного профиля кулачка.

При значительном отклонении уменьшается фактическая продолжительность открытия клапана, что может отрицательно влиять на наполнение цилиндра, мощность и стабильность работы двигателя.

11. Расчет толщины нового толкателя

На двигателях с градуированными механическими толкателями регулировочных винтов и контргаек нет. Необходимый зазор получают установкой толкателя другой толщины.

До снятия распределительных валов фиксируются два основных значения: фактически измеренный зазор и толщина установленного толкателя.

Расчет выполняется на основании измеренного значения, установленного толкателя и целевого заводского зазора. В общем виде увеличение толщины толкателя уменьшает рабочий зазор, а уменьшение толщины увеличивает его.

Нельзя подбирать толкатель приблизительно. Разница в несколько сотых миллиметра может вывести клапанный зазор за установленный производителем диапазон.

12. Фиксация фаз газораспределения

Если для замены толкателей необходимо снимать распределительные валы, перед разборкой газораспределительный механизм устанавливается в предусмотренное производителем положение.

Коленчатый и распределительные валы фиксируются в соответствии с заводской процедурой. На двигателях с системой изменения фаз необходимо учитывать положение фазорегуляторов и конструкцию цепного привода.

Этот этап особенно важен на современных V6 и V8 Land Rover. Ошибка при восстановлении фаз может вызвать затрудненный запуск, ошибки синхронизации валов, нестабильную работу двигателя или в тяжелом случае механический контакт элементов двигателя.

13. Снятие распределительных валов

На двигателях, где толкатель расположен непосредственно под кулачком распределительного вала, заменить его без снятия соответствующего распредвала невозможно.

Перед разборкой фиксируется расположение элементов клапанного привода. Крышки и опоры распределительных валов устанавливаются только на свои первоначальные позиции и ориентируются в соответствии с заводской схемой.

Крепеж распределительных валов отпускается в предусмотренной последовательности, чтобы не создавать недопустимую нагрузку на вал и головку блока цилиндров.

14. Подбор и установка новых толкателей

После снятия распределительного вала извлекаются только те толкатели, размер которых необходимо изменить, если остальные детали соответствуют заводским параметрам.

Проверяется маркировка детали или измеряется ее фактическая толщина. Затем устанавливается толкатель рассчитанной размерной группы.

Просто переставлять толкатели между клапанами без предварительного расчета неправильно. Такая перестановка допустима только в том случае, если фактическая толщина детали подходит для другого клапана и ее состояние полностью соответствует требованиям.

15. Установка распределительных валов

После замены регулировочных элементов распределительные валы устанавливаются обратно. Рабочие поверхности при сборке должны иметь необходимую смазку, а крепеж затягивается по заводской последовательности и моменту.

Одновременно проверяется правильность положения распределительных валов относительно коленчатого вала и элементов цепного привода.

Если во время работ снимались цепи, натяжители или фазорегуляторы, привод ГРМ собирается по полной заводской процедуре.

16. Восстановление фаз газораспределения

После установки распределительных валов восстанавливается синхронизация газораспределительного механизма. Проверяется правильное положение цепей, направляющих, натяжителей и фазорегуляторов.

Перед запуском двигателя коленчатый вал необходимо провернуть вручную в соответствии с ремонтной процедурой и повторно убедиться в правильности фаз.

Если после полного оборота механизма контрольные положения валов не совпадают, двигатель запускать нельзя — сначала необходимо найти и устранить ошибку сборки.

17. Повторное измерение клапанных зазоров

Установка рассчитанного толкателя еще не означает, что регулировка закончена. После сборки клапанного механизма каждый измененный зазор измеряется повторно.

Это обязательный контрольный этап. Фактическая толщина детали, особенности установки и погрешность первоначального измерения могут привести к небольшому отличию расчетного результата от реального.

Если после замены толкателя значение остается за пределами допуска, размер рассчитывается заново и регулировочный элемент заменяется повторно.

Регулировка считается выполненной только тогда, когда все проверяемые механические зазоры соответствуют техническим требованиям двигателя.

18. Установка клапанных крышек

После завершения контрольных измерений очищаются уплотнительные поверхности и устанавливаются клапанные крышки.

Состояние прокладок и других уплотнений оценивается во время разборки. Изношенное или поврежденное уплотнение повторно использовать не следует, поскольку последующая утечка масла потребует повторного снятия части компонентов.

При наличии предусмотренных производителем участков нанесения герметика он наносится только в необходимых местах и в требуемом количестве.

19. Первый запуск после регулировки

После окончательной сборки выполняется запуск двигателя. В первые секунды оценивается давление масла и отсутствие нехарактерных механических шумов.

Двигатель прогревается, проверяется стабильность холостого хода, отсутствие утечек масла и охлаждающей жидкости, если соответствующие элементы демонтировались при ремонте.

После этого повторно выполняется компьютерная диагностика и проверяются текущие параметры работы двигателя.

20. Контроль пропусков воспламенения после ремонта

Если причиной обращения были пропуски воспламенения, после регулировки необходимо убедиться, что проблема действительно устранена.

Контролируются счетчики пропусков по каждому цилиндру, топливные коррекции и стабильность холостого хода. При необходимости повторно измеряется компрессия.

Если зазоры восстановлены, но проблема остается, диагностика продолжается. Причина может находиться в системе зажигания, непосредственном впрыске, впускном тракте или механическом состоянии цилиндра.

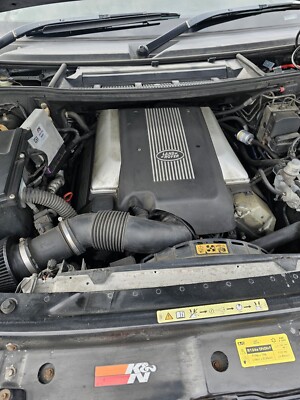

Как регулируются клапаны Discovery 3 4.4 V8

Бензиновый 4.4 V8 AJ-V8 — один из наиболее характерных двигателей Discovery, для которого термин регулировка клапанов применяется буквально.

На этом моторе используются механические градуированные толкатели. Сначала при холодном двигателе измеряется фактический зазор между кулачками распределительных валов и толкателями. Все результаты записываются отдельно для впускных и выпускных клапанов.

Если обнаружено отклонение, определяется толщина установленного толкателя и рассчитывается требуемая размерная группа новой детали. Для замены снимается соответствующий распределительный вал, устанавливается новый толкатель, восстанавливаются фазы ГРМ и выполняется повторное измерение.

Таким образом, регулировка 4.4 V8 — это не простая операция с регулировочным винтом. Она требует точных измерений, подбора деталей и работы с распределительными валами и цепным приводом.

Как обслуживается Discovery 3 4.0 V6

На бензиновом 4.0 V6 Cologne применяется другой принцип. Клапанный привод оснащен гидравлической компенсацией, поэтому регулировать каждый клапан подбором механического толкателя в рамках обычного обслуживания не требуется.

Если появляется цокот, диагностируются давление масла, гидравлические элементы клапанного механизма, коромысла, распределительные валы и система смазки.

Попытка выполнить на 4.0 V6 такую же регулировку, как на 4.4 V8, технически неправильна.

Особенности Discovery 4 5.0 V8 AJ133

Клапанный механизм атмосферного 5.0 V8 AJ133 значительно сложнее, чем на 4.4 AJ-V8. Двигатель оснащен непосредственным впрыском, системами изменения фаз и сложным приводом клапанов.

Процедуру проверки необходимо выбирать по точной модификации двигателя. Нельзя автоматически переносить значения зазоров или алгоритм подбора толкателей от 4.4 V8.

При диагностике AJ133 проверяется не только механическая часть клапанного привода, но и давление масла, работа фазорегуляторов, состояние цепей, направляющих и натяжителей, а также управляющих элементов системы газораспределения.

Особенности 3.0 V6 Supercharged AJ126

Компрессорный 3.0 V6 AJ126 применялся на поздних Discovery 4 и ранних Discovery 5. Для этого семейства двигателей предусмотрена проверка нормируемых клапанных зазоров.

При подтвержденном отклонении выполняется корректировка в соответствии с заводской процедурой конкретного двигателя. Поскольку мотор имеет четыре распределительных вала, непосредственный впрыск и изменение фаз газораспределения, работа требует точного соблюдения положения валов и цепного привода.

Однако даже на AJ126 регулировка не должна быть первым действием при пропусках воспламенения. До разборки необходимо проверить зажигание, форсунки, давление топлива, компрессию и герметичность цилиндров.

Что происходит на бензиновых Discovery с гидрокомпенсаторами

На ранних Rover V8, 4.0 V6 Cologne и ряде других бензиновых двигателей Discovery рабочий зазор автоматически компенсируется гидравлическим элементом за счет давления моторного масла.

Регулировочных винтов или подбора толкателей в рамках обычного технического обслуживания для таких двигателей нет.

Если гидравлический клапанный привод начинает работать неправильно, проверяются:

• уровень моторного масла;
• соответствие масла требуемой спецификации;
• давление масла;
• масляный фильтр;
• загрязнение масляных каналов;
• состояние гидравлических толкателей или компенсаторов;
• износ распределительных валов;
• состояние коромысел и других элементов привода.

Замена неисправного гидравлического элемента является ремонтом клапанного механизма, но технически это не классическая регулировка теплового зазора.

Как диагностируются клапаны на бензиновых Ingenium

Современные бензиновые двигатели Ingenium имеют значительно более сложную систему газораспределения, чем старые Rover V8 или 4.4 AJ-V8. В зависимости от конкретной версии используются гидравлические элементы, роликовые рычаги, системы изменения фаз и дополнительные механизмы управления клапанами.

Поэтому при металлическом шуме или ошибках по газораспределению основной задачей является определить неисправный компонент, а не автоматически начинать подбор толкателей.

Проверяются давление и качество моторного масла, фактические положения распределительных валов, работа фазорегуляторов, управляющих соленоидов, состояние цепного привода и гидравлических элементов клапанного механизма.

Регулировка после ремонта головки блока цилиндров

Особое внимание клапанным зазорам требуется после ремонта головки блока на двигателях с механическим клапанным приводом.

Контроль необходимо выполнять после:

• замены впускных или выпускных клапанов;
• обработки рабочих фасок клапанов;
• притирки клапанов;
• обработки или замены седел;
• замены толкателей;
• замены распределительных валов;
• установки другой головки блока;
• ремонта после нарушения фаз ГРМ.

После обработки седла клапан может расположиться немного глубже в головке блока цилиндров. На механическом приводе это изменяет тепловой зазор, поэтому использовать прежний толкатель без повторного измерения нельзя.

Регулировка клапанов Land Rover Discovery после перегрева

Сильный перегрев является основанием для расширенной проверки двигателя. Высокая температура способна привести к деформации головки блока, повреждению клапанов и седел и нарушению герметичности камеры сгорания.

После перегрева сначала проверяются компрессия и герметичность цилиндров. При необходимости контролируется геометрия головки блока.

Регулировка не может компенсировать прогар клапана, поврежденное седло или деформированную рабочую фаску. При таких неисправностях требуется ремонт ГБЦ.

Регулировка клапанов Land Rover Discovery с ГБО

Если бензиновый Discovery эксплуатируется на газе, состояние клапанов требует дополнительного внимания, особенно на двигателях с механически нормируемыми зазорами.

Однако наличие ГБО само по себе не означает, что клапаны необходимо регулировать через определенный универсальный пробег. Сначала измеряются реальные зазоры или диагностируется герметичность цилиндров.

Особенно важна правильная настройка газовой системы. Бедная смесь под большой нагрузкой повышает тепловую нагрузку на выпускные клапаны и седла.

При обслуживании автомобиля с ГБО дополнительно оцениваются топливные коррекции, давление газа под нагрузкой, производительность редуктора и форсунок, состояние зажигания и отсутствие пропусков воспламенения.

Почему после регулировки обязательно выполняется повторная диагностика

Профессиональная регулировка клапанов не заканчивается установкой клапанной крышки. После запуска необходимо убедиться, что двигатель работает правильно и первоначальная неисправность устранена.

Контролируются холостой ход, запуск холодного и прогретого двигателя, отсутствие посторонних шумов, давление масла, ошибки блока управления и счетчики пропусков воспламенения.

При необходимости выполняется контрольная поездка с анализом параметров двигателя под нагрузкой.

Основные ошибки при регулировке клапанов Land Rover Discovery

На практике проблемы после ремонта возникают не только из-за неправильно выбранного толкателя. К серьезным ошибкам относятся:

• регулировка без точной идентификации двигателя;
• использование зазоров от другой модификации мотора;
• измерение на горячем двигателе вместо предусмотренного температурного состояния;
• проверка только одного проблемного цилиндра;
• отсутствие записи первоначальных результатов;
• неправильное определение толщины установленного толкателя;
• ошибка при расчете нового размера;
• перестановка толкателей без измерения;
• нарушение последовательности установки распределительных валов;
• неправильное восстановление фаз ГРМ;
• отсутствие повторного измерения после сборки;
• попытка устранить механическое повреждение клапана простой регулировкой;
• регулировка двигателя с исправной гидравлической компенсацией без технических оснований.

Когда регулировка клапанов Land Rover Discovery действительно считается завершенной

Работа считается законченной только после того, как установлена точная модификация бензинового двигателя, измерены все предусмотренные производителем механические зазоры, отклонения скорректированы подходящими регулировочными элементами, правильно восстановлены фазы газораспределения и проведено повторное контрольное измерение.

После сборки двигатель должен стабильно запускаться и работать без нехарактерных шумов, новых ошибок и пропусков воспламенения.

В сервисе Injector регулировка клапанов Land Rover Discovery выполняется только тогда, когда конструкция конкретного бензинового двигателя предусматривает механически нормируемые зазоры и измерения подтверждают необходимость коррекции. Если двигатель оборудован гидравлической компенсацией или причина неисправности находится в системе зажигания, впрыска, смазки или приводе ГРМ, сначала устраняется реальная неисправность, а ненужная регулировка клапанов не выполняется.
