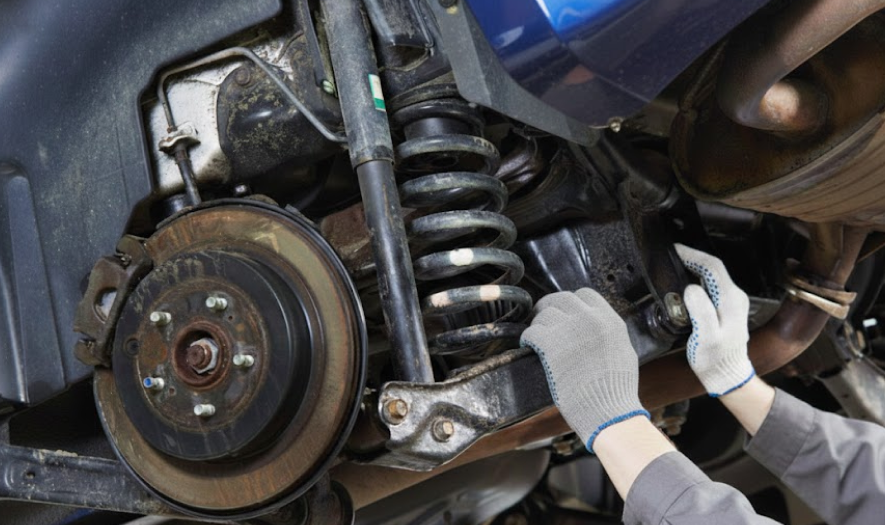

Ремонт ходовой Hyundai в Киеве

Неисправности ходовой Hyundai: как поведение автомобиля помогает определить проблему

Ходовая часть Hyundai влияет не только на плавность движения, но и на точность управления, устойчивость кузова, распределение нагрузок между колесами и сохранение контакта шин с дорожным покрытием. При этом неисправность отдельного компонента далеко не всегда сопровождается очевидным стуком или видимым повреждением.

Водитель может замечать небольшие изменения: автомобиль иначе реагирует на продольные неровности, передает в салон больше мелких колебаний, становится менее устойчивым при перестроении или начинает издавать звуки в определенных дорожных условиях. Такие проявления важно рассматривать в комплексе, поскольку один и тот же симптом способен возникать при разных неисправностях подвески Hyundai.

Для правильной оценки состояния ходовой необходимо понимать, какие процессы происходят при сжатии и отбое подвески, изменении нагрузки на колесо, повороте рулевого управления и передаче тягового усилия. Это позволяет точнее определить направление технической проверки.

1. Мелкие стуки при движении по неровному асфальту

Один из характерных сценариев — частые короткие звуки при движении по шероховатому покрытию, небольшим стыкам асфальта или участкам дороги с мелкими выбоинами. При этом на крупных неровностях автомобиль может вести себя относительно нормально.

В таких условиях подвеска совершает быстрые перемещения с небольшой амплитудой. Это создает условия для проявления зазоров в соединениях, которые при других режимах движения могут оставаться практически незаметными.

Потенциальные источники подобных звуков:

• Шарнирные соединения стоек стабилизатора, в которых появился механический зазор.
• Крепления стабилизатора, допускающие нежелательное перемещение штанги.
• Отдельные соединения рулевых тяг и наконечников.
• Крепежные элементы тормозного суппорта или направляющие колодок.
• Компоненты верхней части амортизаторной стойки.
• Ослабленные крепления защитных элементов и других деталей нижней части автомобиля.

Особенность таких неисправностей заключается в том, что звук может распространяться по металлическим элементам кузова и восприниматься водителем не в месте его фактического возникновения.

Поэтому при появлении мелкого дребезжания в передней части Hyundai нельзя автоматически считать неисправной стойку стабилизатора. Аналогичный акустический эффект иногда создают тормозные механизмы или элементы крепления, не являющиеся частью подвески.

2. Глухой удар после прохождения лежачего полицейского

Если звук появляется не в момент наезда на препятствие, а после его прохождения, необходимо учитывать фазу обратного перемещения подвески. При сжатии пружина накапливает энергию, после чего стремится вернуть колесо и кузов в исходное положение. Скорость этого движения контролируется амортизатором.

При нарушении работы демпфирующего механизма колесо и элементы подвески могут перемещаться с измененной скоростью. В отдельных случаях возникают удары при достижении крайних положений хода или при перемещении компонентов с поврежденными креплениями.

Для Hyundai с амортизаторными стойками McPherson важно учитывать состояние верхнего крепления, пружины, ее посадочных элементов и ограничителей хода. При этом сам факт глухого удара не позволяет определить неисправную деталь без проверки.

Важная техническая особенность: характер звука при сжатии и при обратном ходе подвески может различаться. Эта разница помогает определить, на какой фазе работы узла необходимо сосредоточить внимание.

3. Почему Hyundai начинает сильнее раскачиваться на волнистой дороге?

Работа амортизатора заключается в ограничении скорости колебаний подвески. Его задача — преобразовывать механическую энергию движения в тепловую и предотвращать продолжительные неконтролируемые перемещения кузова.

При снижении эффективности демпфирования автомобиль может дольше стабилизироваться после прохождения плавных дорожных волн. Особенно заметным это становится при последовательных изменениях продольного профиля дороги.

Однако необходимо отличать недостаточное демпфирование от естественных особенностей настройки подвески. Например, более мягкая заводская настройка автомобиля не является технической неисправностью сама по себе.

При оценке работы амортизаторов учитывают следующие проявления:

• Количество остаточных колебаний кузова после прохождения дорожной волны.
• Стабильность контакта колес с покрытием на последовательных неровностях.
• Различия в поведении автомобиля при движении с небольшой и умеренной скоростью.
• Наличие посторонних звуков непосредственно в момент перемещения штока.
• Изменение реакции автомобиля при различной загрузке.

При этом визуально сухой корпус амортизатора не гарантирует сохранения его первоначальных характеристик. Снижение эффективности может происходить без выраженных наружных подтеков рабочей жидкости.

4. Скрип подвески Hyundai при медленном движении

Скрипы отличаются от ударных шумов механизмом возникновения. Во многих случаях они связаны с трением между поверхностями, относительным перемещением деталей или изменением характеристик эластичных материалов.

Например, резинометаллический шарнир может работать за счет упругой деформации резины, соединенной с металлическими втулками. Если соединение повреждено или произошло отделение резины от металлической поверхности, характер его работы изменяется.

В определенных условиях это может сопровождаться скрипом или характерным треском при небольших перемещениях подвески.

Также источником звука могут быть элементы опоры пружины, защитные детали, шарнирные соединения и другие компоненты, допускающие относительное движение.

Почему скрип может появляться только в холодную или влажную погоду?

Характеристики эластомерных материалов зависят от температуры. При охлаждении может изменяться их жесткость, а при попадании влаги — условия трения между контактирующими поверхностями.

Поэтому ситуация, когда подвеска Hyundai скрипит утром, но после продолжительного движения звук становится менее заметным, не обязательно означает устранение проблемы. Возможно, изменились условия, при которых проявляется дефект.

При этом не рекомендуется пытаться устранять неизвестный скрип нанесением универсальных смазок на все доступные резиновые элементы. Некоторые составы несовместимы с определенными эластомерами, а временное исчезновение шума не подтверждает исправность соединения.

5. Гул со стороны колес: ступичный подшипник или автомобильные шины?

Постоянный низкочастотный шум, интенсивность которого увеличивается вместе со скоростью автомобиля, может иметь несколько источников. Среди них — ступичный подшипник, характер износа протектора, особенности дорожного покрытия и аэродинамические шумы.

Изношенный подшипник способен создавать гул вследствие изменения условий качения и повреждения рабочих поверхностей. Однако похожий звук нередко возникает у шин с неравномерным износом блоков протектора.

Особенно важно учитывать так называемый ступенчатый или пилообразный износ, при котором соседние участки протектора имеют различную высоту или форму рабочих кромок.

Такой дефект способен создавать отчетливый шум качения даже при исправных ступичных соединениях.

Что помогает разделить возможные причины?

• Зависимость громкости шума от скорости вращения колес.
• Изменение характера гула на разных дорожных покрытиях.
• Влияние перераспределения боковой нагрузки на колесные узлы.
• Наличие неравномерного износа поверхности шин.
• Механическое состояние ступичных соединений.
• Результаты инструментальной проверки источника шума.

Отсутствие заметного люфта в ступице не исключает повреждения подшипника. И наоборот, наличие гула не является достаточным основанием для его замены.

При таких жалобах важно сначала определить источник шума, поскольку установка нового ступичного подшипника не устранит звук, создаваемый поврежденной или неравномерно изношенной шиной.

6. Вибрация Hyundai при разгоне и движении на постоянной скорости

Различные виды вибрации необходимо разделять по условиям возникновения. Это помогает отличать проблемы колес и ходовой части от неисправностей трансмиссии, силового агрегата или его креплений.

Вибрация преимущественно на определенной скорости

Если вибрация появляется в относительно узком диапазоне скорости и слабо зависит от положения педали акселератора, внимание уделяют состоянию колесных дисков, шин и качеству балансировки.

Причиной могут оказаться радиальное или боковое биение, неравномерное распределение массы колеса либо дефекты шины, которые не всегда заметны при наружном осмотре.

Вибрация усиливается при передаче тягового усилия

Если колебания становятся заметнее непосредственно под нагрузкой и уменьшаются при ее снижении, следует рассматривать возможность неисправностей приводных валов, шарниров равных угловых скоростей и креплений силового агрегата.

Для переднеприводных и полноприводных автомобилей Hyundai направление проверки может различаться из-за конструктивных особенностей передачи крутящего момента.

Например, износ внутреннего шарнира привода иногда проявляется преимущественно при разгоне, тогда как повреждение наружного шарнира может сопровождаться характерными повторяющимися щелчками при передаче тяги с повернутыми колесами.

Однако эти проявления не являются универсальными. Похожие симптомы могут возникать из-за других механических неисправностей.

Вибрация возникает исключительно при торможении

Подобный сценарий требует отдельного рассмотрения тормозных механизмов. Изменение толщины тормозного диска по окружности, проблемы с прилеганием рабочих поверхностей или нарушения работы суппорта могут создавать пульсации, передающиеся на кузов и органы управления.

При этом состояние подвески также имеет значение: повышенные зазоры в соединениях могут усиливать ощущение вибрации и изменять реакцию колесных узлов на тормозные усилия.

7. Неравномерный износ шин Hyundai как показатель технического состояния ходовой

Протектор автомобильной шины постепенно фиксирует последствия взаимодействия колеса с дорожным покрытием. Поэтому рисунок износа может содержать полезную информацию о давлении, геометрии установки колес, характере движения и работе отдельных элементов подвески.

При этом по одному только рисунку протектора нельзя достоверно установить конкретную неисправную деталь. Разные факторы могут вызывать похожие изменения поверхности шины.

Износ внутреннего или наружного плеча протектора

Преимущественное истирание одного края может быть связано с нарушением углов установки колес, условиями эксплуатации, особенностями конструкции и дополнительными факторами.

Если одновременно присутствует нестабильность положения колеса из-за изношенных соединений, фактическая геометрия подвески способна изменяться при движении.

Ускоренный износ центральной части протектора

Одна из возможных причин — эксплуатация при давлении выше рекомендованного производителем. Но необходимо учитывать и характеристики конкретной шины, нагрузку, режим движения и другие обстоятельства.

Износ обеих плечевых зон

Может наблюдаться при недостаточном давлении, приводящем к изменению распределения нагрузки в пятне контакта. Дополнительное влияние оказывают условия эксплуатации и стиль управления автомобилем.

Волнообразный или локально неравномерный износ

При таком рисунке следует учитывать состояние шины, балансировку, параметры установки колес и эффективность демпфирования колебаний. Однако связывать подобный износ исключительно с неисправностью амортизаторов некорректно.

Для Hyundai рекомендуется поддерживать давление, указанное производителем для конкретной модификации автомобиля и предусмотренного размера колес. Значения необходимо проверять на холодных шинах.

Важно учитывать, что установленный владельцем нестандартный размер колес может изменять характеристики управляемости и уровень нагрузок на отдельные компоненты.

8. Как состояние колес влияет на работу подвески Hyundai?

Между шиной и подвеской существует прямая функциональная связь. Шина не является исключительно элементом сцепления с дорогой: ее боковины и протектор обладают собственной упругостью и участвуют в поглощении небольших дорожных неровностей.

При использовании колес с низкопрофильными шинами изменяется характер передачи коротких ударных нагрузок на элементы подвески и кузов. По сравнению с более высокими боковинами при прочих равных условиях такие шины могут хуже поглощать отдельные неровности.

Это не означает, что низкопрофильные колеса обязательно приводят к ускоренному износу ходовой. Фактические нагрузки зависят от размера, конструкции шины, массы колеса, давления, скорости движения и дорожного покрытия.

При эксплуатации Hyundai важно учитывать следующие параметры:

• Ширина колесного диска. Должна соответствовать характеристикам устанавливаемой шины.
• Вылет диска. Влияет на положение колеса относительно ступицы и геометрию передачи нагрузок.
• Наружный диаметр колеса. Его изменение может влиять на показания скорости и работу отдельных электронных систем.
• Давление в шинах. Определяет условия деформации и характеристики пятна контакта.
• Масса колесного узла. Входит в состав неподрессоренной массы и влияет на динамику работы подвески.

Особого внимания требуют автомобили, на которых установлены диски с параметрами, отличающимися от заводских. При возникновении вибраций, касаний шин об элементы кузова или изменении поведения автомобиля необходимо оценить совместимость колес с конкретной модификацией Hyundai.

9. Почему автомобиль становится менее устойчивым в поворотах?

Во время поворота на кузов действуют боковые ускорения. Подвеска перераспределяет вертикальные нагрузки между колесами, а шины формируют боковые силы, необходимые для движения по заданной траектории.

На поведение Hyundai влияют характеристики пружин, стабилизаторов поперечной устойчивости, амортизаторов, шин и геометрии подвески.

Если некоторые элементы утрачивают расчетные характеристики, автомобиль может иначе реагировать на изменение направления движения. Однако увеличенный крен кузова сам по себе не доказывает наличие неисправности.

Например, амортизаторы в первую очередь влияют на скорость развития колебаний и переходные процессы, тогда как установившийся крен определяется совокупностью характеристик подвески и распределения нагрузок.

Это важное различие: ощущение чрезмерной раскачки в момент перестроения и устойчивый наклон кузова при продолжительном прохождении поворота описывают разные аспекты работы автомобиля.

При подозрении на ухудшение устойчивости необходимо оценивать также состояние шин и соответствие их характеристик требованиям производителя, а не ограничиваться поиском механических люфтов.

10. Как элементы подвески взаимодействуют с электронными системами Hyundai?

На современных автомобилях Hyundai функции антиблокировочной системы тормозов, электронного контроля устойчивости и других вспомогательных систем зависят от информации, получаемой электронными блоками управления.

В частности, датчики скорости вращения колес используются для оценки условий движения и определения необходимости вмешательства соответствующих систем.

Поэтому при работах со ступичными узлами, поворотными кулаками и связанными с ними компонентами необходимо учитывать расположение датчиков, состояние проводки и особенности установки элементов, участвующих в формировании сигнала.

Повреждение кабеля датчика или неправильная установка несовместимого компонента могут привести к появлению ошибок ABS и ESC, даже если механическая часть нового узла установлена правильно.

Кроме того, на отдельных автомобилях Hyundai предусмотрены системы помощи водителю, использующие информацию о положении рулевого управления, движении автомобиля и других параметрах.

После определенных видов ремонта и регулировочных операций может потребоваться выполнение дополнительных процедур, предусмотренных технической документацией конкретной модификации.

Важно: необходимость электронной калибровки нельзя определять только по названию модели. Она зависит от установленного оборудования и характера выполненных работ.

11. Защитные элементы подвески: небольшие детали с важными функциями

Помимо основных силовых компонентов, в ходовой Hyundai используются защитные и ограничительные элементы, состояние которых часто остается без внимания до появления выраженной неисправности.

Пыльники амортизаторов

Защищают рабочую поверхность штока от загрязнений и абразивных частиц. Поврежденный пыльник не всегда сразу сопровождается нарушением работы амортизатора, но может увеличивать риск повреждения уплотнений при дальнейшей эксплуатации.

Буферы хода сжатия

Используются для ограничения перемещения подвески в определенных условиях. Их характеристики могут участвовать в формировании сопротивления на заключительной стадии хода сжатия.

Если буфер поврежден или отсутствует, поведение узла при значительных перемещениях может отличаться от предусмотренного конструкцией.

Защитные чехлы шарнирных соединений

Предотвращают попадание воды и загрязнений к рабочим поверхностям шарниров. При разрыве защитного чехла возрастает риск потери смазки и ускоренного износа соединения.

Если повреждение обнаружено до появления существенного износа, возможность восстановления защиты определяется конструкцией конкретного узла и техническими требованиями производителя.

Таким образом, исправность небольших защитных компонентов имеет значение для надежности всей системы, даже если эти детали непосредственно не воспринимают основные дорожные нагрузки.

12. Почему после ремонта ходовой Hyundai иногда остаются посторонние звуки?

Отсутствие полного акустического эффекта после замены отдельной детали не всегда означает неправильное выполнение ремонта. В автомобиле могут одновременно присутствовать несколько независимых источников шума.

Например, устранение люфта в шарнирном соединении стабилизатора может убрать короткий металлический стук, но не повлиять на глухой звук, возникающий из-за другого узла.

Важно разделять три ситуации:

1. Первоначальная неисправность устранена, но присутствует дополнительная проблема.
   После исчезновения наиболее громкого звука водитель начинает лучше различать другой шум, который существовал ранее.
2. Источник звука был определен неправильно.
   Замененная деталь могла иметь износ, однако не являться причиной конкретной жалобы.
3. После вмешательства появился новый звук.
   В таком случае необходимо проверить правильность сборки, состояние креплений и сопряженных элементов.

По этой причине оценивать результат обслуживания следует не только по факту установки новых запчастей, но и по изменению первоначальных симптомов, с которыми автомобиль поступил на ремонт.

13. Как эксплуатация Hyundai влияет на ресурс компонентов ходовой?

Срок службы деталей подвески не определяется одним универсальным пробегом. Даже одинаковые автомобили могут иметь существенно различное состояние ходовой после сопоставимого количества пройденных километров.

Большое значение имеет спектр нагрузок. Например, продолжительное движение по ровной трассе и частые поездки на небольшой скорости по дорогам с короткими глубокими неровностями создают различные условия работы компонентов.

На долговечность деталей также влияют:

• Нагрузка на оси. Постоянная перевозка тяжелых грузов изменяет рабочее положение и условия нагружения подвески.
• Скорость преодоления препятствий. При резком ударе возникают значительные динамические усилия.
• Состояние дорожного покрытия. Частые высокочастотные колебания создают повторяющиеся нагрузки на шарниры и крепления.
• Дорожные реагенты. Могут ускорять коррозионные процессы в незащищенных металлических соединениях.
• Состояние шин. Давление, жесткость и геометрические характеристики колес влияют на передачу нагрузок.
• Качество ранее установленных деталей. Различия в материалах и характеристиках компонентов могут отражаться на долговечности узлов.

Важно понимать, что профилактика не сводится к регулярной замене элементов по условному интервалу пробега. Для большинства механических компонентов ходовой технически более обоснованным является контроль состояния с учетом рекомендаций производителя и реальных условий эксплуатации.

Что должен учитывать владелец Hyundai при появлении новых симптомов?

Любое изменение поведения автомобиля следует рассматривать с учетом условий, при которых оно возникло. Самостоятельное определение неисправной детали исключительно по звуку часто приводит к ошибочным выводам, поскольку соседние узлы способны создавать сходные проявления.

Для объективной оценки важно отличать акустические особенности дорожного покрытия от механических шумов, следить за состоянием шин и учитывать изменения, возникшие после сезонной смены колес или выполненного обслуживания.

Не следует также считать, что отсутствие предупреждающих индикаторов на приборной панели подтверждает исправность ходовой. Большинство механических соединений подвески не оснащены датчиками, непосредственно определяющими степень их износа.

Главная задача профессионального обслуживания подвески Hyundai — установить связь между наблюдаемым симптомом, фактическим состоянием компонентов и необходимым техническим вмешательством.
Именно такой подход позволяет устранять причины неисправностей, сохранять предсказуемое поведение автомобиля и поддерживать его ходовую часть в исправном состоянии.

Даже после установки технически исправных комплектующих характеристики автомобиля могут отличаться от расчетных, если нарушено взаимное расположение элементов подвески, изменена геометрия креплений или не учтены особенности конкретной конструкции.

Поэтому при ремонте ходовой Hyundai необходимо учитывать не только состояние отдельных деталей, но и их влияние на общую кинематику колес, положение поворотных кулаков, работу рулевого управления и распределение нагрузок между элементами подвески.

Геометрия подвески Hyundai: какие параметры имеют значение?

Геометрия ходовой характеризуется системой взаимосвязанных углов и размеров. Часть параметров может регулироваться в процессе обслуживания, а другие определяются расположением точек крепления деталей и непосредственно конструкцией автомобиля.

Схождение колес (Toe)

Схождение характеризует направление плоскости вращения колеса относительно продольной оси автомобиля. В зависимости от положения передних кромок колес различают положительное и отрицательное схождение.

Этот параметр влияет на прямолинейное движение, характер реакции автомобиля на рулевое управление и условия качения шин. Даже небольшие отклонения могут приводить к дополнительному боковому скольжению протектора при движении.

На большинстве автомобилей Hyundai переднее схождение регулируется изменением эффективной длины рулевых тяг. Однако сама возможность регулировки не означает, что любой дефект геометрии можно устранить исключительно этой операцией.

Развал колес (Camber)

Развал характеризует наклон плоскости колеса относительно вертикали при рассмотрении автомобиля спереди или сзади.

При отрицательном развале верхняя часть колеса наклонена внутрь относительно нижней. При положительном — наружу.

На автомобилях Hyundai расчетное значение развала определяется конструкцией подвески, положением кузова и расположением соответствующих шарнирных соединений.

В некоторых модификациях предусмотрены штатные средства регулировки, тогда как в других конструкциях этот параметр задается геометрией деталей и не регулируется обычным способом.

Продольный наклон оси поворота (Caster)

Кастер характеризует наклон оси поворота управляемого колеса в продольной плоскости автомобиля.

В сочетании с другими геометрическими характеристиками этот параметр участвует в формировании стабилизирующих моментов на рулевом управлении и влияет на характер возврата колес после поворота.

На многих моделях Hyundai заводская конструкция не предусматривает обычной эксплуатационной регулировки кастера. Существенное отклонение от нормативного значения требует проверки геометрии элементов, определяющих положение оси поворота.

Технический нюанс: правильные значения одного параметра не гарантируют исправную геометрию подвески в целом. Например, схождение может соответствовать нормативу, несмотря на наличие отклонений развала или кастера.

Почему на одних Hyundai развал-схождение регулируется, а на других нет?

Возможность регулировки углов установки колес определяется конструкцией соответствующей оси. Производитель может предусматривать регулировочные механизмы для одних параметров и фиксированную геометрию для других.

Например, на отдельных поколениях Hyundai Elantra с независимой задней подвеской применяются регулировочные механизмы для изменения схождения задних колес.

В то же время на некоторых поколениях Elantra с полузависимой задней балкой геометрия задней оси задается конструкцией узла. Обычной регулировки заднего схождения или развала заводская технология может не предусматривать.

Это существенное отличие при оценке технического состояния автомобиля.

Если у Hyundai с нерегулируемой задней геометрией выявлено значительное отклонение углов, необходимо определять его причину. Она может заключаться в деформации балки, нарушении положения ее креплений или повреждении других элементов.

Попытка механически изменить положение колес без учета заводской технологии способна привести к дополнительным повреждениям и не гарантирует правильной работы подвески.

Различия между передней и задней геометрией Hyundai

Передняя и задняя оси выполняют разные функции. Передняя подвеска большинства легковых Hyundai обеспечивает управление направлением движения и воспринимает соответствующие рулевые усилия.

Задняя подвеска также участвует в формировании устойчивости автомобиля, хотя ее колеса в обычных конструкциях не управляются поворотом рулевого колеса.

Передняя ось: направление движения и рулевая геометрия

У автомобилей с подвеской McPherson положение поворотного кулака определяется несколькими основными элементами: амортизаторной стойкой, нижним рычагом и соответствующими шарнирными соединениями.

Геометрические характеристики зависят от взаимного расположения этих компонентов, точек их крепления и положения рулевых тяг.

Поэтому изменение пространственного положения одного из основных элементов способно одновременно повлиять на несколько параметров установки колес.

Задняя ось: направление качения и устойчивость автомобиля

Положение задних колес влияет на траекторию движения автомобиля относительно его продольной оси.

Для оценки этого положения используется, в частности, угол тяги (Thrust Angle) — угол между геометрической продольной осью автомобиля и направлением, определяемым суммарным схождением задних колес.

При отклонении угла тяги автомобиль может стремиться двигаться с небольшим угловым смещением кузова относительно фактического направления движения.

Поэтому корректная установка передних колес не всегда устраняет нарушения, связанные с задней осью.

Для Hyundai с независимой многорычажной задней подвеской необходимо учитывать взаимосвязь положения нескольких рычагов, а для автомобилей с балкой — геометрию конструкции балки и точек ее крепления.

Кинематика подвески Hyundai: почему положение колес изменяется при движении?

Измерения углов установки колес обычно выполняются при определенных условиях, соответствующих требованиям используемой технологии. Однако во время реального движения положение колес относительно кузова не остается абсолютно неизменным.

При сжатии и отбое подвески рычаги описывают заданные конструкцией траектории. В результате могут изменяться развал, схождение и другие геометрические характеристики.

Такие изменения не обязательно свидетельствуют о неисправности. Напротив, они являются частью расчетной кинематики подвески.

При проектировании автомобиля инженеры определяют расположение шарниров и длины рычагов таким образом, чтобы обеспечить необходимые характеристики при различных перемещениях колес.

Изменение схождения при ходе подвески

В автомобильной инженерии изменение схождения в процессе сжатия или отбоя подвески часто рассматривается как отдельная кинематическая характеристика. Для нежелательного изменения направления управляемого колеса вследствие перемещения подвески используется термин Bump Steer.

На величину такого эффекта влияет расположение рулевой тяги относительно других элементов передней подвески.

При изменении геометрии креплений или установке несовместимых компонентов предусмотренная производителем зависимость может нарушаться.

Изменение развала при перемещении колеса

В многорычажных конструкциях положение верхних и нижних направляющих элементов определяет траекторию движения поворотного кулака.

В зависимости от геометрии подвески развал может изменяться при вертикальном перемещении колеса. Эти изменения участвуют в формировании характеристик контакта шины с дорогой.

Для Hyundai с подвеской McPherson закономерности изменения развала отличаются от многорычажных конструкций из-за другого расположения направляющих элементов.

Именно поэтому нельзя считать все варианты подвески Hyundai технически одинаковыми, даже если отдельные запчасти имеют похожую форму.

Эластокинематика: как резиновые соединения влияют на геометрию Hyundai?

Помимо геометрических перемещений, определяемых жесткими звеньями подвески, существует изменение положения колес вследствие упругой деформации отдельных компонентов.

Это явление называют эластокинематикой подвески.

Резинометаллические соединения обладают определенной жесткостью по разным направлениям. Под действием продольных и поперечных усилий они допускают ограниченные перемещения, которые могут влиять на положение колес.

Конструкция таких соединений не всегда предполагает одинаковую жесткость во всех направлениях. В отдельных случаях применяются специальные формы резиновых элементов и внутренние полости, изменяющие характер деформации.

Почему это важно при подборе компонентов?

Два внешне похожих сайлентблока могут иметь различную жесткость и характеристики деформации.

При установке детали, не соответствующей предусмотренным производителем характеристикам, поведение подвески под нагрузкой может измениться, даже если основные размеры компонента совпадают.

Это особенно важно для соединений, участвующих в продольном и поперечном позиционировании колес.

Практический вывод: при ремонте подвески Hyundai совместимость резинометаллического элемента должна оцениваться не только по диаметру и форме, но и по каталожному применению, конструктивному исполнению и техническим характеристикам.

Подрамник Hyundai как элемент базовой геометрии ходовой

Подрамник выполняет функцию несущего элемента, к которому могут крепиться рычаги подвески, рулевой механизм, опоры силового агрегата и другие компоненты.

Его положение относительно кузова имеет значение, поскольку именно расположение точек крепления определяет часть базовых геометрических параметров передней или задней оси.

После демонтажа и повторной установки подрамника необходимо учитывать предусмотренные производителем способы его позиционирования.

В зависимости от конструкции могут использоваться установочные отверстия, направляющие элементы, центрирующая оснастка или другие технологические решения.

Почему небольшое смещение подрамника может иметь значение?

При изменении положения подрамника относительно кузова меняется расположение закрепленных на нем элементов.

Это способно повлиять на соотношение геометрических параметров левой и правой сторон подвески.

Однако наличие такого эффекта и его величина зависят от конкретной конструкции. Не следует рассматривать перемещение подрамника как универсальный способ регулировки развала или кастера.

Если предусмотренная геометрия нарушена вследствие деформации деталей, правильное решение должно основываться на установлении причины, а не на попытке компенсировать ее произвольным изменением положения другого элемента.

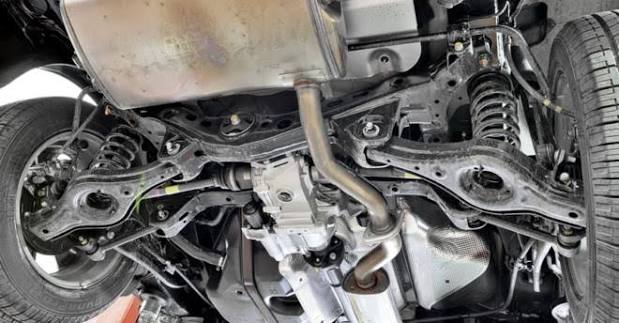

Ремонт многорычажной подвески Hyundai: взаимосвязь регулировочных параметров

Многорычажная подвеска применяется на различных автомобилях Hyundai, включая отдельные поколения Tucson, Santa Fe, Sonata, Elantra и другие модели.

В подобных конструкциях каждый направляющий элемент участвует в определении положения колесного узла.

При этом функции рычагов могут частично пересекаться, а изменение положения одного соединения способно влиять сразу на несколько геометрических характеристик.

Работа регулировочных эксцентриков

В некоторых вариантах задней многорычажной подвески Hyundai используются специальные эксцентриковые болты или шайбы, позволяющие изменять положение определенного соединения.

При повороте эксцентрика изменяется положение соответствующей точки крепления, что может влиять на схождение или развал колеса.

В отдельных конструкциях регулировочные операции взаимосвязаны: изменение одного параметра может сопровождаться изменением другого.

Поэтому настройка геометрии требует соблюдения установленной последовательности измерений и регулировок для конкретной подвески.

Почему важно состояние регулировочных поверхностей?

Эксцентриковый механизм должен сохранять возможность контролируемого перемещения и надежной фиксации соединения после настройки.

Если регулировочные поверхности повреждены, крепеж деформирован или посадочное место имеет недопустимый износ, точная и стабильная фиксация может оказаться невозможной.

В такой ситуации установка требуемых показаний на измерительном оборудовании не всегда означает, что геометрия будет сохраняться при дальнейшей эксплуатации.

Как положение кузова Hyundai влияет на параметры подвески?

Высота положения кузова относительно колес определяется совокупностью характеристик пружин, нагрузки на автомобиль и геометрии подвески.

При изменении этой высоты меняются рабочие углы рычагов и положение шарнирных соединений.

В результате некоторые параметры установки колес могут отличаться от значений, полученных при другой загрузке автомобиля.

Для точного измерения геометрии необходимо учитывать условия, предусмотренные сервисной документацией соответствующей модели Hyundai.

Различия между штатной и измененной высотой подвески

Установка нештатных пружин, проставок или других компонентов, изменяющих дорожный просвет, может привести к изменению исходных углов расположения рычагов.

Это, в свою очередь, способно повлиять на доступный ход подвески, положение колес при движении и характеристики шарнирных соединений.

Важно учитывать, что увеличение дорожного просвета не обязательно улучшает способность автомобиля безопасно преодолевать сложные дорожные участки.

Изменение высоты может сопровождаться дополнительными геометрическими ограничениями, особенно если конструкция подвески изначально не предусматривала подобную модификацию.

Для автомобилей Hyundai с измененным клиренсом необходимо отдельно оценивать совместимость применяемых компонентов и последствия отклонения от заводской геометрии.

Почему совпадение показаний развал-схождения не всегда означает одинаковое поведение автомобиля?

Измеренные углы установки колес характеризуют геометрию в определенном статическом положении.

Однако во время движения на автомобиль действуют продольные, поперечные и вертикальные силы. Под их воздействием происходят предусмотренные конструкцией перемещения и упругие деформации компонентов.

Поэтому два автомобиля с одинаковыми статическими показателями схождения и развала могут отличаться по реакциям на дорожные воздействия, если различаются характеристики их подвески.

Например, это возможно при использовании комплектующих с различной жесткостью, измененных характеристиках пружин или отличающихся геометрических параметрах отдельных соединений.

Такой подход особенно важен при оценке результатов сложного ремонта, когда были заменены несколько конструктивно связанных компонентов.

Что означает правильная геометрия при ремонте ходовой Hyundai?

Правильная геометрия — это не стремление сделать все измеряемые углы равными нулю или одинаковыми на всех колесах.

Производитель устанавливает определенные номинальные значения и допустимые отклонения для конкретной конструкции. Некоторые расчетные параметры могут быть положительными, отрицательными или отличаться между осями.

Для оценки используются технические данные, соответствующие конкретной модификации Hyundai, ее модельному году и конструкции подвески.

При этом важно учитывать:

• Индивидуальное схождение. Положение каждого колеса относительно расчетной оси.
• Суммарное схождение. Совокупный показатель для колес соответствующей оси.
• Разницу развала между сторонами. Позволяет оценивать асимметрию параметров.
• Разницу кастера передних колес. Имеет значение при анализе рулевой геометрии.
• Угол тяги задней оси. Характеризует направление движения, задаваемое задними колесами.
• Установленные заводом допуски. Определяют допустимые значения для конкретного исполнения подвески.

Необходимо также учитывать, что нахождение каждого параметра внутри отдельного допуска не всегда гарантирует отсутствие нежелательной асимметрии между левой и правой сторонами.

Поэтому при интерпретации результатов измерения важно оценивать всю совокупность показателей, а не только цветовую индикацию отдельных значений на экране оборудования.

Когда регулировка геометрии Hyundai не может заменить ремонт?

Возможности регулировочных механизмов ограничены конструкцией автомобиля. Они предназначены для настройки предусмотренных производителем параметров, а не для компенсации любых механических повреждений.

Например, при деформации рычага, поворотного кулака или элемента крепления изменение длины рулевой тяги может позволить выставить требуемое схождение, но не восстановить остальные геометрические характеристики.

Аналогичная ситуация возможна при нарушении положения задней оси.

Если предусмотренной регулировки недостаточно либо она отсутствует, необходимо определить, какой элемент вызывает отклонение измеренных параметров.

Технически обоснованный ремонт подвески Hyundai должен обеспечивать восстановление предусмотренной конструкции, а не только формальное получение отдельных нормативных значений.

Контроль геометрии после замены деталей Hyundai: какие случаи требуют особого внимания?

Необходимость проверки углов установки колес зависит от характера выполненного вмешательства и требований технической документации.

Особого внимания заслуживают работы, при которых изменяется положение компонентов, определяющих геометрию подвески.

• Замена рулевых тяг и наконечников.
  Может изменяться эффективная длина рулевого соединения и, соответственно, переднее схождение.
• Демонтаж элементов с регулировочными креплениями.
  После повторной установки необходимо восстановить требуемые геометрические параметры.
• Замена деформированных направляющих деталей.
  Восстановление штатной геометрии может сопровождаться изменением ранее измеренных углов.
• Работы с подрамником.
  В зависимости от конструкции может требоваться дополнительная проверка его положения и геометрии подвески.
• Замена пружин или изменение высоты автомобиля.
  Изменение рабочего положения подвески может повлиять на измеряемые характеристики.
• Восстановление задней многорычажной системы.
  Положение отдельных рычагов может влиять на схождение и развал задних колес.

При этом не каждая операция с ходовой автоматически требует выполнения полного комплекса регулировок. Решение принимается с учетом заводской технологии, конструкции узла и фактического объема вмешательства.

Особенности восстановления ходовой Hyundai разных поколений

Развитие автомобильных платформ Hyundai сопровождалось изменением конструктивных решений подвески, расположения точек крепления и характеристик отдельных компонентов.

Например, у Hyundai Elantra разных поколений можно встретить как независимую заднюю подвеску, так и полузависимую балку. Соответственно, отличаются возможности регулировки и подходы к оценке геометрии задней оси.

На Hyundai Tucson различных поколений применяются независимые конструкции передней и задней подвески, однако геометрические параметры, расположение рычагов и регулировочные механизмы могут отличаться.

При обслуживании Hyundai Santa Fe необходимо учитывать особенности конкретной платформы и версии автомобиля, включая расположение элементов задней подвески и креплений ее направляющих компонентов.

Для Hyundai Sonata, i30, i40, Kona и других моделей также нельзя автоматически переносить технические данные с одного поколения на другое.

Даже при одинаковых названиях отдельных деталей могут различаться их геометрия, конструкция креплений и применяемые технологические процедуры.

Поэтому профессиональный подход к ремонту предполагает использование технической информации, соответствующей конкретному исполнению автомобиля, а не обобщенных значений для всей марки Hyundai.

Почему важно рассматривать ходовую Hyundai как единую механическую систему?

Каждый компонент подвески выполняет собственную функцию, но его работа определяется взаимодействием с другими элементами.

Рычаг задает определенную траекторию перемещения колесного узла, шарнир допускает необходимые угловые движения, упругие соединения формируют дополнительные характеристики под нагрузкой, а положение креплений определяет базовую геометрию всей конструкции.

При этом исправность отдельного узла не гарантирует сохранения расчетных характеристик всей подвески, если изменено взаимное расположение ее элементов.

Именно поэтому при сложных неисправностях важно устанавливать не только факт повреждения детали, но и последствия этого повреждения для геометрии и кинематики ходовой части.

Качественный ремонт ходовой Hyundai должен восстанавливать предусмотренные производителем механические связи, положение колес и правильное взаимодействие компонентов. Такой подход позволяет поддерживать стабильность управления, сохранять расчетные характеристики подвески и предотвращать повторное возникновение проблем, связанных с нарушением ее геометрии.
