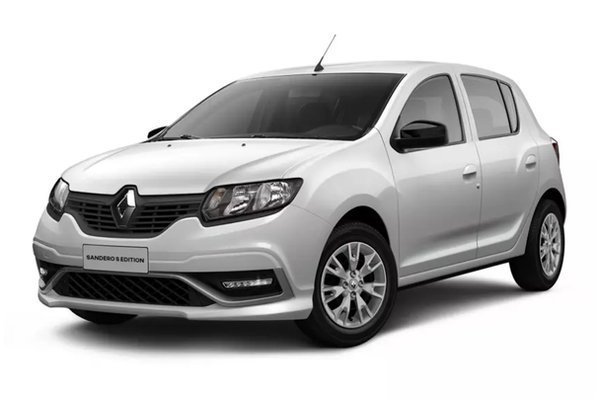

Регулировка клапанов Renault Sandero в Киеве

Важно: рабочий объем 1.6 сам по себе ничего не говорит о способе регулировки. Например, 1.6 K7M имеет механически регулируемые клапанные зазоры, 1.6 H4M требует измерения и подбора толкателей, а 1.6 K4M использует гидравлическую компенсацию зазоров.

Renault Sandero 1.4 K7J

Бензиновый двигатель 1.4 K7J широко применялся на ранних Renault Sandero и имеет классический 8-клапанный газораспределительный механизм с механической регулировкой тепловых зазоров.

В конструкции используются коромысла, регулировочные винты и контргайки. Поэтому при отклонении зазора его можно скорректировать непосредственно на клапанном механизме без подбора калиброванных толкателей.

• идентифицируем точную модификацию K7J;
• проверяем состояние клапанного механизма;
• измеряем зазоры впускных и выпускных клапанов;
• сравниваем значения с техническими допусками;
• регулируем зазоры при необходимости;
• повторно контролируем значения после затяжки регулировочных элементов;
• проверяем работу двигателя после сборки.

Renault Sandero 1.6 K7M

1.6 K7M — один из наиболее распространенных бензиновых двигателей Renault Sandero. Это 8-клапанный мотор с механическим клапанным приводом, для которого контроль и регулировка тепловых зазоров являются полноценной сервисной операцией.

На K7M особенно важно не ориентироваться только на наличие металлического цокота. При уменьшенном зазоре двигатель может не издавать выраженного шума, однако выпускной клапан способен перестать полностью прилегать к седлу после прогрева.

Для K7M важен именно фактический зазор. Слишком большой зазор увеличивает шум и ударные нагрузки, а слишком маленький может привести к ухудшению герметичности цилиндра и повышенной тепловой нагрузке на выпускной клапан.

• регулировка выполняется механически;
• толкатели для обычной регулировки покупать не требуется;
• проверяются все впускные и выпускные клапаны;
• после корректировки проводится повторное измерение;
• при сниженной компрессии дополнительно проверяем состояние клапанов и седел.

Renault Sandero 1.2 16V D4F

Бензиновый двигатель 1.2 16V D4F также встречается на Renault Sandero. Несмотря на 16-клапанную конструкцию, этот мотор нельзя автоматически относить к двигателям с гидрокомпенсаторами.

Для D4F предусмотрен контроль механических тепловых зазоров. Конкретные допустимые значения и последовательность проведения работ необходимо определять по точному индексу двигателя и технической документации.

• определяем точный индекс D4F;
• проверяем состояние привода ГРМ;
• измеряем клапанные зазоры;
• оцениваем состояние элементов клапанного привода;
• выполняем корректировку только при отклонении от допуска.

Renault Sandero 1.6 16V H4M

На более поздних Renault Sandero встречается бензиновый двигатель 1.6 H4M, относящийся к семейству Renault-Nissan и конструктивно близкий к HR16DE.

H4M имеет 16-клапанную головку блока цилиндров с двумя распределительными валами и механическими толкателями. Здесь нет простой регулировки винтом, как на K7M.

Сначала измеряются фактические зазоры между кулачками распределительного вала и элементами клапанного привода. Если значение выходит за допустимый диапазон, определяется установленная толщина толкателя и рассчитывается требуемый размер нового элемента.

Толкатели H4M нельзя правильно подобрать заранее. Требуемая толщина определяется только после измерения конкретного двигателя.

Renault Sandero 1.6 16V K4M

Двигатель 1.6 16V K4M требует другого подхода. В его клапанном приводе применяется гидравлическая компенсация тепловых зазоров, поэтому периодическая ручная регулировка по принципу K7M для него не выполняется.

Если владелец K4M обращается с цокотом, механическим шумом или нестабильной работой двигателя, необходимо искать причину неисправности, а не пытаться выполнять не предусмотренную конструкцией регулировку.

• проверяем уровень и состояние моторного масла;
• оцениваем давление в системе смазки;
• диагностируем гидравлические элементы клапанного привода;
• проверяем распределительные валы;
• контролируем состояние привода ГРМ;
• исключаем неисправности системы зажигания и топливоподачи.

Бензиновые TCe на Renault Sandero

На более поздних поколениях Renault Sandero и версиях для отдельных рынков встречаются бензиновые турбированные двигатели семейства TCe. Конструкция таких моторов существенно отличается от атмосферных K7J, K7M и H4M.

Для этих автомобилей перед любыми работами с клапанным механизмом особенно важно определить полный код двигателя. Наличие турбонаддува, систем изменения фаз газораспределения и различий в конструкции клапанного привода не позволяет применять один универсальный способ диагностики или регулировки ко всем TCe.

Правило Injector: сначала идентифицируем двигатель по VIN и маркировке силового агрегата, затем проверяем заводскую конструкцию клапанного привода и только после этого определяем необходимость измерения или механического вмешательства.

Какие бензиновые двигатели Renault Sandero обслуживаем

Почему перед регулировкой нужно знать точный код двигателя

У Renault Sandero обозначение объема двигателя не является достаточным для определения технологии обслуживания. Под обозначением 1.6 могут встречаться совершенно разные силовые агрегаты.

• K7M 1.6 — механическая регулировка винтовым механизмом;
• H4M 1.6 — механические толкатели с подбором необходимой толщины;
• K4M 1.6 — гидравлическая компенсация зазоров.

Поэтому перед регулировкой клапанов Renault Sandero в сервисе Injector мы определяем год выпуска, поколение автомобиля, VIN, код двигателя и фактическую конструкцию установленного клапанного механизма.

Что проверяем перед регулировкой клапанов Renault Sandero

Не каждый металлический звук или нестабильная работа двигателя связаны с клапанными зазорами. Перед механическим вмешательством при необходимости выполняется комплексная диагностика.

• считывание ошибок блока управления двигателем;
• анализ счетчиков пропусков воспламенения;
• проверка свечей и катушек зажигания;
• оценка топливных коррекций;
• проверка возможного подсоса воздуха;
• измерение компрессии;
• проверка состояния привода ГРМ;
• оценка состояния распределительных валов;
• поиск фактического источника механического шума.

Мы не регулируем клапаны только потому, что двигатель имеет большой пробег или появился цокот. Регулировка выполняется на тех бензиновых двигателях Renault Sandero, где она предусмотрена конструкцией и где измерение подтверждает отклонение теплового зазора от допустимого значения.

Регулировка клапанов Renault Sandero с ГБО

Отдельное внимание уделяем Renault Sandero с установленным газобаллонным оборудованием. На двигателях с механическим клапанным приводом необходимо следить не только за увеличением, но и за уменьшением зазора выпускных клапанов.

Если автомобиль на газе начал хуже запускаться, появились пропуски воспламенения, снизилась компрессия или двигатель стал нестабильно работать под нагрузкой, проверка клапанных зазоров может быть одним из важных этапов диагностики.

При этом регулировка сама по себе не устраняет причины ускоренного изменения зазоров. При необходимости дополнительно оцениваем состояние клапанов и седел, компрессию двигателя и корректность работы газового оборудования.

Обслуживание бензиновых двигателей Renault Sandero в Киеве

В сервисе Injector в Киеве обслуживаем бензиновые Renault Sandero с учетом технических особенностей конкретного двигателя. На K7J и K7M выполняем механическую регулировку, на H4M измеряем зазоры и при необходимости подбираем толкатели, а для K4M проводим диагностику клапанного механизма без необоснованной ручной регулировки.

Такой подход позволяет не менять исправные детали и не выполнять лишние работы. Решение о регулировке принимается после идентификации двигателя, диагностики и измерения фактических параметров клапанного механизма.

Для этих двигателей особенно важно сначала убедиться, что металлический звук действительно исходит от клапанного механизма. Характерное стрекотание системы непосредственного впрыска, работа топливного насоса высокого давления, фазорегуляторов или компонентов привода ГРМ могут восприниматься как стук клапанов.

Главный принцип: регулировка клапанов Lincoln MKC выполняется только после измерения фактических тепловых зазоров. Пробег автомобиля, цокот после запуска или наличие ошибки двигателя сами по себе не являются основанием для замены толкателей.

1. Определяем точный двигатель Lincoln MKC

Перед началом механических работ необходимо определить год выпуска автомобиля, рынок поставки и точную модификацию установленного двигателя. Для Lincoln MKC это особенно важно, поскольку обозначение EcoBoost само по себе недостаточно для выбора технических параметров клапанного механизма.

• проверяем VIN и данные автомобиля;
• уточняем рабочий объем и модификацию двигателя;
• определяем технические данные именно для установленного силового агрегата;
• уточняем допустимые тепловые зазоры впускных и выпускных клапанов;
• определяем технологию разборки и необходимые моменты затяжки.

2. Проводим предварительную диагностику двигателя

Если владелец Lincoln MKC обращается из-за металлического цокота, нестабильного холостого хода, пропусков воспламенения или снижения мощности, сначала необходимо исключить другие возможные причины.

• считываем ошибки блока управления двигателем;
• анализируем счетчики пропусков воспламенения;
• проверяем свечи и катушки зажигания;
• оцениваем краткосрочные и долгосрочные топливные коррекции;
• проверяем параметры работы системы изменения фаз газораспределения;
• при необходимости измеряем компрессию;
• оцениваем состояние моторного масла и системы смазки;
• исключаем шум форсунок непосредственного впрыска и ТНВД;
• проверяем возможные неисправности привода ГРМ.

3. Получаем доступ к клапанному механизму

Если результаты диагностики указывают на необходимость проверки клапанного привода, двигатель подготавливается к механическому измерению. Снимаются элементы, препятствующие доступу к клапанной крышке, после чего открывается верхняя часть головки блока цилиндров.

Одновременно оценивается состояние доступных элементов газораспределительного механизма:

• рабочих поверхностей распределительных валов;
• механических толкателей;
• видимых элементов привода ГРМ;
• состояния масла и отложений в головке блока;
• уплотнений и посадочных поверхностей клапанной крышки.

Измерение выполняется при температурных условиях, предусмотренных технологией конкретного двигателя. Температура деталей непосредственно влияет на величину теплового зазора, поэтому сравнивать результат необходимо только с соответствующей спецификацией.

4. Измеряем тепловые зазоры всех клапанов

Распределительные валы последовательно устанавливаются в положения, при которых соответствующий кулачок не воздействует на толкатель. После этого щупами измеряется фактический зазор каждого впускного и выпускного клапана.

Результаты записываются отдельно для каждой позиции. Это позволяет увидеть не только отдельный зазор вне допуска, но и общую картину состояния клапанного механизма.

5. Сравниваем результаты с техническими допусками

Полученные значения сравниваются не с универсальной таблицей для всех Lincoln MKC, а с данными для конкретной модификации двигателя.

После измерения возможны три основных результата:

1. Все зазоры находятся в допуске.
   Регулировка не требуется, а причину симптомов необходимо искать в других системах двигателя.
2. Часть зазоров увеличена.
   Определяются соответствующие толкатели и рассчитывается необходимая толщина новых элементов.
3. Часть зазоров уменьшена.
   Помимо расчета регулировочных элементов необходимо учитывать возможное изменение состояния клапанов и седел, особенно если одновременно наблюдается снижение компрессии.

Слишком маленький зазор может быть опаснее большого. Если после прогрева клапан перестает полностью прилегать к седлу, ухудшается герметичность камеры сгорания и отвод тепла от клапана.

6. Определяем толщину установленных толкателей

Если измерения подтвердили необходимость регулировки, необходимо определить параметры установленных механических толкателей. На двигателях EcoBoost применяются элементы разных калиброванных размеров, поэтому просто установить одинаковый комплект на все клапаны невозможно.

Для каждой позиции учитываются:

• измеренный фактический клапанный зазор;
• требуемый зазор по технической документации;
• толщина установленного толкателя;
• необходимое изменение толщины регулировочного элемента.

7. Рассчитываем необходимые регулировочные элементы

По результатам измерений рассчитывается толщина толкателя, которая позволит вернуть тепловой зазор в предусмотренный диапазон.

Корректировка выполняется только на тех позициях, где измеренное значение действительно выходит за допуск. Исправные элементы без необходимости не заменяются.

8. Выполняем разборку газораспределительного механизма

Для замены механических толкателей требуется получить доступ к элементам, расположенным непосредственно под распределительными валами. Поэтому объем работы существенно больше, чем на двигателях с регулировочными винтами.

При выполнении этой операции важно соблюдать положение газораспределительного механизма и технологию обратной установки компонентов.

• фиксируется правильное положение механизма ГРМ;
• выполняется необходимая разборка привода;
• снимаются распределительные валы в предусмотренной последовательности;
• извлекаются толкатели, требующие замены;
• устанавливаются элементы рассчитанной толщины;
• распределительные валы устанавливаются обратно;
• восстанавливается правильное положение привода ГРМ.

На этом этапе особенно важна точность. Ошибка при установке фаз газораспределения после регулировки может привести к неправильной работе двигателя независимо от того, насколько точно подобраны клапанные зазоры.

9. Повторно измеряем клапанные зазоры

После установки новых регулировочных элементов и сборки необходимой части клапанного механизма зазоры проверяются повторно.

Контрольное измерение подтверждает, что расчет выполнен правильно и фактические значения находятся в допустимом диапазоне.

• повторно проверяются отрегулированные позиции;
• контролируются остальные клапаны;
• проверяется правильность положения газораспределительного механизма;
• только после этого выполняется окончательная сборка.

10. Собираем двигатель и выполняем контрольный запуск

После подтверждения правильных тепловых зазоров устанавливается клапанная крышка и остальные снятые компоненты. При необходимости используются новые прокладки и уплотнения.

После запуска двигателя контролируем:

• стабильность холостого хода;
• наличие посторонних механических шумов;
• отсутствие пропусков воспламенения;
• параметры работы двигателя через диагностическое оборудование;
• работу системы изменения фаз газораспределения;
• отсутствие утечек масла после сборки.

Как выглядит весь процесс регулировки Lincoln MKC

1. Идентификация — определяем точную модификацию 2.0 или 2.3 EcoBoost.
2. Диагностика — исключаем зажигание, впрыск, ТНВД, ГРМ и другие источники симптомов.
3. Доступ к ГБЦ — снимаем необходимые элементы и клапанную крышку.
4. Измерение — проверяем тепловой зазор каждого клапана.
5. Сравнение — сопоставляем результаты с техническими допусками.
6. Расчет — определяем необходимые размеры регулировочных толкателей.
7. Разборка — получаем доступ к толкателям.
8. Замена — устанавливаем элементы требуемой толщины.
9. Контроль — повторно измеряем зазоры после установки.
10. Сборка — восстанавливаем двигатель и привод ГРМ.
11. Проверка — запускаем двигатель и контролируем его работу.

Чем отличается проверка от регулировки клапанов

Почему мы не регулируем клапаны Lincoln MKC только по пробегу

Одинаковый пробег не означает одинаковое состояние клапанного механизма. На изменение тепловых зазоров влияют условия эксплуатации, температурные нагрузки, качество обслуживания, состояние системы смазки и предыдущий ремонт головки блока цилиндров.

Поэтому профессиональный подход заключается в том, чтобы сначала измерить фактические значения, а уже затем принимать решение о замене регулировочных элементов.

Правильная регулировка клапанов Lincoln MKC — это не замена толкателей наугад. Это последовательная процедура: диагностика → измерение → расчет → подбор калиброванных элементов → установка → повторный контроль.

Регулировка клапанов Lincoln MKC в Киеве

В сервисе Injector в Киеве проверка и регулировка клапанного механизма Lincoln MKC выполняется с учетом точной модификации бензинового двигателя. Сначала диагностируем причину симптомов и измеряем фактические тепловые зазоры. Если значения соответствуют техническим требованиям, необоснованная замена толкателей не выполняется.

Если зазоры вышли за допустимый диапазон, определяем толщину установленных элементов, рассчитываем необходимые размеры, выполняем корректировку и обязательно проводим повторное измерение после сборки. Такой подход позволяет восстановить параметры клапанного механизма по фактическим измерениям, а не по предположению или одному только пробегу автомобиля.
