Цена регулировки клапанов Renault Kangoo

Цена диагностики и регулировки клапанов Renault Kangoo зависит от поколения автомобиля, точного кода бензинового двигателя, конструкции клапанного привода, сложности доступа к головке блока цилиндров, количества клапанов с неправильными зазорами и объема сопутствующих работ. Устанавливать одинаковую стоимость для всех бензиновых версий Renault Kangoo технически неправильно.

На Renault Kangoo разных поколений применялись бензиновые двигатели с механической и гидравлической компенсацией клапанных зазоров. На моторах D7F, D4F, E7J, K7J и K7M предусмотрена проверка и механическая регулировка. На K4M и H5H применяется гидравлическая компенсация, поэтому стандартная периодическая регулировка не выполняется. Двигатель H5F Turbo имеет механические толкатели, а восстановление неправильного зазора требует подбора деталей необходимой толщины.

На первом этапе определяется точный двигатель по VIN, маркировке силового агрегата, году выпуска и рынку первоначальной поставки автомобиля. Затем проводится диагностика, позволяющая установить, связаны ли металлический цокот, пропуски воспламенения, снижение компрессии, затрудненный запуск, потеря мощности или нестабильный холостой ход с клапанным механизмом.

Регулировка клапанов Renault Kangoo выполняется только после измерения фактических тепловых зазоров. Пробег, наличие шума или установленное ГБО сами по себе не являются основанием для регулировки или замены деталей клапанного привода.

Услуга	Цена
Первичная диагностика клапанного механизма Renault Kangoo	от 800 грн
Проверка тепловых зазоров Renault Kangoo с бензиновым двигателем	от 650 грн
Регулировка клапанов D7F, D4F, E7J, K7J или K7M	индивидуальный расчет
Подбор и замена механических толкателей H5F Turbo	от 2400 грн
Диагностика гидрокомпенсаторов K4M или H5H	от 800 грн
Проверка компрессии и герметичности цилиндров Renault Kangoo	от 650 грн

Каким бензиновым двигателям Renault Kangoo нужна регулировка клапанов

Необходимость механической регулировки зависит от конструкции конкретного двигателя. Определять процедуру только по рабочему объему, мощности или году выпуска нельзя: бензиновые моторы Renault Kangoo объемом 1.6 литра могут иметь принципиально разный клапанный привод.

Поколение Renault Kangoo	Бензиновый двигатель	Конструкция клапанного привода	Нужна ли регулировка
Kangoo I KC/FC	1.2 8V D7F	Механический привод клапанов	Проверка и регулировка по результатам измерения
Kangoo I KC/FC	1.2 16V D4F	Механический привод клапанов	Проверка и регулировка предусмотрены конструкцией
Kangoo I KC/FC	1.4 8V E7J	Механический привод с коромыслами	Проверка и регулировка по результатам измерения
Kangoo I KC/FC	1.4 8V K7J	Механический привод с винтами и контргайками	Проверка и регулировка по результатам измерения
Kangoo I и отдельные Kangoo II	1.6 8V K7M	Механический привод с винтами и контргайками	Проверка и регулировка по результатам измерения
Kangoo I и Kangoo II X61	1.6 16V K4M	Гидравлическая компенсация зазоров	Плановая механическая регулировка не предусмотрена
Kangoo II X61 после обновления	1.2 TCe H5F Turbo	Механические толкатели фиксированной толщины	Проверка и подбор толкателей при подтвержденном отклонении
Kangoo III	1.3 TCe H5H/H5Ht	Гидравлическая компенсация клапанных зазоров	Плановая механическая регулировка не предусмотрена

Перечень двигателей отличается в зависимости от рынка поставки и года выпуска. Перед использованием технических данных необходимо проверить VIN, индекс двигателя и маркировку на блоке. Устанавливать значения или способ регулировки от другого двигателя нельзя.

Регулировка клапанов Renault Kangoo первого поколения

Первое поколение Renault Kangoo выпускалось в пассажирских и грузовых модификациях с кузовными обозначениями KC и FC. На автомобилях разных рынков встречаются бензиновые двигатели D7F, D4F, E7J, K7J, K7M и K4M. Большинство восьмиклапанных моторов имеет механическую регулировку, тогда как шестнадцатиклапанный K4M использует гидравлическую компенсацию.

Renault Kangoo 1.2 8V с двигателем D7F

Двигатель D7F имеет один распределительный вал, восемь клапанов и ременный привод ГРМ. Гидравлической компенсации изменения зазоров в этом моторе нет. Проверка выполняется на полностью остывшем двигателе, а нормативы выбираются по точному индексу D7F.

Регулировка выполняется механически. Перед началом работ необходимо проверить состояние ремня ГРМ, правильность фаз, поверхность коромысел, торцы клапанов и подачу масла в головку блока. После затяжки регулировочных элементов каждый зазор измеряется повторно.

Renault Kangoo 1.2 16V с двигателем D4F

Двигатель D4F имеет четыре цилиндра, шестнадцать клапанов и один распределительный вал, который воздействует на клапаны через коромысла. Несмотря на шестнадцатиклапанную конструкцию, гидрокомпенсаторы в этом моторе не применяются.

Проверка и регулировка клапанных зазоров предусмотрены ремонтной документацией. Работа выполняется на холодном двигателе после снятия элементов впуска и клапанной крышки. Измеренные значения сравниваются с нормативами для точного индекса D4F, поскольку характеристики отдельных модификаций могут отличаться.

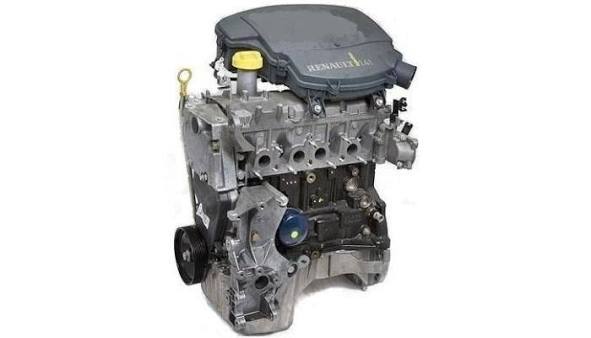

Renault Kangoo 1.4 с двигателями E7J и K7J

Бензиновые двигатели E7J и K7J имеют восемь клапанов, один распределительный вал и механический клапанный привод. Тепловой зазор регулируется винтом с контргайкой, поэтому для восстановления нормативного значения не требуется подбирать комплект толкателей фиксированной толщины.

На двигателе E7J в распространенных модификациях используются ориентировочные холодные значения около 0,10 мм для впускных и 0,25 мм для выпускных клапанов. Эти данные нельзя автоматически переносить на любой K7J: перед регулировкой нормативы проверяются по индексу установленного двигателя.

Renault Kangoo 1.6 8V с двигателем K7M

Двигатель K7M имеет механический привод клапанов с коромыслами, регулировочными винтами и контргайками. Гидрокомпенсаторы отсутствуют, поэтому изменение положения клапана в седле или износ деталей не компенсируются автоматически.

Для распространенных модификаций K7M ориентировочные холодные диапазоны составляют 0,10–0,15 мм для впускных и 0,25–0,30 мм для выпускных клапанов. Перед выполнением работ значения обязательно сверяются с документацией для конкретного индекса двигателя.

После регулировки проверяется затяжка контргаек, повторно измеряются все зазоры и контролируется герметичность клапанной крышки. При наличии ГБО дополнительно анализируются топливные коррекции, давление газа и состав смеси под нагрузкой.

Renault Kangoo 1.6 16V с двигателем K4M

Двигатель K4M имеет два распределительных вала, шестнадцать клапанов и гидравлические элементы клапанного привода. Плановая регулировка холодных зазоров винтами, шайбами или подбором механических толкателей для исправного двигателя не предусмотрена.

Если на K4M появился цокот в верхней части двигателя, необходимо проверить уровень и состояние масла, давление в системе смазки, масляный фильтр, подачу масла к головке блока, гидрокомпенсаторы, распределительные валы и фазорегулятор. Замена неисправного гидравлического элемента является ремонтом, а не обычной регулировкой клапанов.

Регулировка клапанов Renault Kangoo второго поколения X61

На Renault Kangoo II устанавливались бензиновые двигатели 1.6 K7M, 1.6 16V K4M и после обновления 1.2 TCe H5F Turbo. Точный набор двигателей зависит от рынка поставки. Конструкция клапанного механизма у этих моторов различается, поэтому перед расчетом стоимости необходимо определить код силового агрегата.

Renault Kangoo II 1.6 K7M

На отдельных рынках Kangoo II предлагался с восьмиклапанным K7M. Для этого двигателя сохраняется механическая регулировка винтами и контргайками. Измерение выполняется на холодном двигателе, когда проверяемый клапан полностью закрыт и кулачок распределительного вала не нагружает коромысло.

Renault Kangoo II 1.6 16V K4M

На K4M стандартная периодическая регулировка не требуется. При жалобах на металлический шум, неровный запуск или пропуски воспламенения сначала проводится диагностика системы смазки, фаз ГРМ, фазорегулятора, гидравлических элементов и состояния распределительных валов.

Характерный кратковременный шум после холодного запуска может быть связан с задержкой заполнения гидрокомпенсаторов маслом, загрязнением масляных каналов, неподходящей вязкостью масла или падением давления. Разбирать клапанный механизм без проверки этих причин неправильно.

Renault Kangoo II 1.2 TCe H5F Turbo

Турбированный двигатель H5F имеет непосредственный впрыск, цепной привод ГРМ и механические клапанные толкатели. Если фактический зазор выходит за допустимый диапазон, регулировка выполняется подбором толкателя необходимой толщины.

Для замены толкателя требуется снять распределительные валы. Сначала измеряются все впускные и выпускные зазоры, затем определяется толщина установленных деталей и рассчитываются размеры новых толкателей. После сборки восстанавливаются фазы ГРМ и проводится повторное измерение.

Рабочий звук форсунок непосредственного впрыска и топливного насоса высокого давления можно ошибочно принять за клапанный цокот. Перед снятием клапанной крышки необходимо локализовать источник шума и проверить цепь, натяжитель, фазорегуляторы, давление масла, ТНВД и форсунки.

Нужна ли регулировка клапанов Renault Kangoo третьего поколения

На Renault Kangoo III применяется бензиновый турбированный двигатель 1.3 TCe семейства H5H/H5Ht. В его клапанном приводе используется гидравлическая компенсация, поэтому плановая механическая регулировка тепловых зазоров не предусмотрена.

Если на H5H появился цокот или нестабильная работа, проверяются уровень и качество масла, давление в системе смазки, гидравлические компенсаторы, коромысла, распределительные валы, цепной привод ГРМ, фазорегуляторы, форсунки непосредственного впрыска и топливный насос высокого давления.

Устанавливать на двигатель H5H процедуру и значения зазоров от D4F, K7M или H5F технически недопустимо.

Когда проверять клапаны Renault Kangoo

Проверка механических клапанных зазоров особенно актуальна для Renault Kangoo с двигателями D7F, D4F, E7J, K7J, K7M и H5F при следующих обстоятельствах:

появился постоянный металлический цокот в верхней части двигателя;
история технического обслуживания неизвестна;
автомобиль приобретен с большим пробегом;
снизилась компрессия в одном или нескольких цилиндрах;
появились повторяющиеся пропуски воспламенения;
двигатель плохо запускается в холодном или прогретом состоянии;
возникли вибрации и нестабильный холостой ход;
снизилась мощность двигателя;
автомобиль длительно эксплуатируется на ГБО;
выполнялся ремонт головки блока цилиндров;
менялись клапаны, седла, коромысла, толкатели или распределительные валы;
ремонтировался ременный или цепной привод ГРМ;
двигатель подвергался серьезному перегреву.

Наличие одного из перечисленных признаков не означает, что регулировка требуется автоматически. Сначала проводится диагностика и измеряются фактические зазоры. Если значения соответствуют заводским допускам, регулировка не выполняется.

Как проверяются клапанные зазоры Renault Kangoo

Измерение на двигателях с механическим клапанным приводом выполняется в холодном состоянии. Проверка сразу после поездки даст неправильный результат из-за теплового расширения головки блока, клапанов, распределительного вала и деталей привода.

Перед началом работ определяется точный код двигателя. Затем снимаются элементы, ограничивающие доступ к клапанной крышке. Объем разборки зависит от поколения, двигателя и компоновки моторного отсека.

После снятия клапанной крышки осматриваются:

кулачки распределительного вала;
рабочие поверхности коромысел и толкателей;
торцы клапанов и регулировочные винты;
постели и опорные поверхности распределительных валов;
состояние масла внутри головки блока;
наличие загрязнений и лаковых отложений;
ремень или цепь привода ГРМ;
натяжитель и направляющие;
фазорегуляторы и управляющие масляные клапаны при их наличии.

Коленчатый вал последовательно устанавливается в предусмотренные ремонтной документацией положения. Каждый проверяемый клапан должен быть полностью закрыт. Зазор измеряется набором калиброванных щупов, а полученный результат записывается отдельно для каждого клапана.

Измерять только клапаны цилиндра, по которому блок управления зафиксировал пропуски воспламенения, неправильно. Проверяются все впускные и выпускные клапаны, поскольку изменение зазоров происходит неравномерно.

Как регулируются клапаны Renault Kangoo

Способ регулировки зависит от двигателя. На D7F, D4F, E7J, K7J и K7M используются механические регулировочные элементы. После ослабления контргайки мастер изменяет положение регулировочного винта, устанавливает требуемый зазор и повторно проверяет его после окончательной затяжки.

На H5F регулировка винтами не применяется. Если измеренный зазор выходит за допустимые пределы, необходимо снять распределительные валы, определить толщину установленного толкателя и подобрать деталь другой размерной группы.

В общую процедуру входят:

идентификация двигателя по VIN и маркировке;
полное охлаждение двигателя;
компьютерная диагностика при наличии жалоб на работу мотора;
получение доступа к клапанной крышке;
осмотр распределительных валов, коромысел и толкателей;
измерение всех впускных и выпускных зазоров;
фиксация расположения и полученных значений;
регулировка винтами или подбор толкателей в зависимости от двигателя;
контроль затяжки регулировочных элементов;
восстановление и проверка фаз газораспределения после снятия валов;
повторное измерение отрегулированных зазоров;
установка клапанной крышки с исправными уплотнениями;
контроль запуска и работы двигателя после сборки.

Регулировка считается завершенной только после повторного измерения. Если после затяжки контргайки или установки распределительных валов зазор не соответствует нормативу, регулировочный элемент устанавливается заново или размер толкателя пересчитывается.

Нужно ли снимать двигатель для регулировки клапанов Renault Kangoo

Для обычной проверки и регулировки клапанных зазоров снимать двигатель или головку блока цилиндров не требуется. Работы выполняются при установленном на автомобиле силовом агрегате.

Объем разборки зависит от конструкции двигателя. На D7F, E7J, K7J и K7M обычно достаточно получить доступ к клапанной крышке и приводу коромысел. На D4F требуется снять дополнительные элементы впуска. На H5F при замене толкателей необходимо демонтировать распределительные валы и работать с цепным приводом ГРМ.

Снятие головки блока требуется, если диагностика выявила прогар клапана, повреждение седла, деформацию рабочей фаски, износ направляющей втулки или другую механическую негерметичность камеры сгорания.

Металлический цокот после холодного запуска

Цокот в верхней части двигателя часто воспринимается как главный признак неправильных клапанных зазоров. Однако источник звука необходимо определять с учетом конструкции конкретного бензинового двигателя Renault Kangoo.

На D7F, D4F, E7J, K7J и K7M увеличенный зазор действительно может создавать выраженный металлический звук. На H5F аналогичный шум возможен при отклонении механических зазоров, но рабочий звук непосредственного впрыска также может быть заметным.

Похожий шум могут создавать:

бензиновые форсунки;
топливный насос высокого давления на H5F и H5H;
ремень, цепь, натяжитель или направляющие ГРМ;
фазорегулятор;
управляющий масляный клапан;
недостаточное давление моторного масла;
гидрокомпенсаторы на K4M и H5H;
негерметичный выпускной коллектор;
генератор, компрессор кондиционера и ролики навесного оборудования.

Источник шума сначала локализуется, после чего определяется необходимость снятия клапанной крышки и измерения тепловых зазоров.

Уменьшенный тепловой зазор

Уменьшенный зазор считается особенно опасным, поскольку часто не сопровождается выраженным металлическим стуком. После полного прогрева клапан может перестать нормально прилегать к седлу.

Возможными признаками уменьшенных зазоров являются:

затрудненный запуск прогретого двигателя;
вибрация на холостом ходу;
повторяющиеся пропуски воспламенения;
снижение тяги;
падение компрессии;
неравномерная работа отдельных цилиндров;
увеличение топливных коррекций;
ухудшение работы после полного прогрева;
повышенная температура выпускных газов.

При полностью закрытом клапане часть тепла передается от рабочей фаски к седлу и головке блока. Если выпускной клапан не садится на седло, отвод тепла ухудшается, а температура рабочей поверхности возрастает.

Продолжительная эксплуатация с уменьшенным выпускным зазором может привести к повреждению клапана и седла, снижению компрессии и необходимости ремонта головки блока цилиндров.

Если рабочая фаска уже получила механическое повреждение, обычная регулировка проблему не устранит.

Увеличенный тепловой зазор

При увеличенном зазоре детали клапанного привода взаимодействуют с ударом. Это повышает механический шум и нагрузку на кулачки распределительного вала, коромысла, регулировочные винты, торцы клапанов или толкатели.

Клапан начинает открываться немного позже и закрывается раньше, чем предусмотрено профилем кулачка. В результате уменьшается фактическая продолжительность открытия, ухудшается наполнение цилиндра и может снижаться мощность двигателя.

Продолжительная эксплуатация с большим зазором способна ускорить износ деталей клапанного механизма. Постоянный металлический цокот нельзя пытаться устранять более вязким маслом или присадками без определения точной причины.

Проверка после ремонта головки блока цилиндров

Измерение клапанных зазоров обязательно после ремонта головки блока двигателей с механическим клапанным приводом.

Проверка необходима после:

замены впускных или выпускных клапанов;
притирки клапанов;
обработки или замены седел;
замены коромысел, регулировочных винтов или толкателей;
замены распределительного вала;
установки другой головки блока цилиндров;
восстановления двигателя после обрыва ремня или нарушения фаз ГРМ.

После обработки рабочей фаски или седла клапан может глубже расположиться в головке блока. Из-за этого прежняя настройка или установленный толкатель перестают обеспечивать необходимый тепловой зазор.

Считать ремонт завершенным без контрольного измерения нельзя. Зазоры устанавливаются заново для каждого клапана.

Проверка после перегрева двигателя

После серьезного перегрева Renault Kangoo необходимо проверить компрессию, герметичность цилиндров, состояние прокладки и геометрию головки блока.

Высокая температура может привести к деформации головки, повреждению клапанов и седел, нарушению герметичности камеры сгорания и изменению рабочих зазоров.

Простая регулировка не устранит прогар клапана, деформацию рабочей фаски или повреждение седла. Если во время проверки герметичности воздух выходит через впускной или выпускной тракт, может потребоваться снятие и ремонт головки блока цилиндров.

Регулировка клапанов Renault Kangoo с ГБО

Длительная эксплуатация Renault Kangoo с механическим клапанным приводом на газе является дополнительным основанием контролировать выпускные зазоры. Наличие ГБО не означает, что регулировку нужно выполнять без предварительного измерения.

Основное значение имеют качество настройки газовой системы, состав смеси под нагрузкой, производительность редуктора и форсунок, состояние системы зажигания и температура выпускных газов.

Особое внимание необходимо автомобилям со следующими проблемами:

бедная газовая смесь;
неправильные топливные коррекции;
недостаточная производительность редуктора;
просадка давления газа под нагрузкой;
медленные или изношенные газовые форсунки;
пропуски воспламенения;
перегрев двигателя;
постоянная эксплуатация на высоких оборотах и под большой нагрузкой.

По мере износа рабочей фаски и седла клапан может глубже располагаться в головке блока. При этом механический зазор постепенно уменьшается, а характерный металлический стук обычно не возникает.

Единого сокращенного интервала проверки для всех Renault Kangoo с ГБО не существует. Периодичность определяется по конструкции двигателя, состоянию головки блока, качеству настройки газа, пробегу на ГБО и динамике предыдущих измерений.

После регулировки необходимо проверить:

краткосрочные и долгосрочные топливные коррекции;
давление газового редуктора;
стабильность давления под нагрузкой;
производительность газовых форсунок;
состав смеси в разных режимах;
момент переключения с бензина на газ;
отсутствие обеднения смеси на высоких оборотах.

Если не устранить причину повышенной тепловой нагрузки, выпускные зазоры могут снова уменьшиться даже после правильной регулировки.

Почему перед регулировкой нужна диагностика

Металлический шум, вибрация, снижение мощности или пропуски воспламенения сами по себе не подтверждают нарушение тепловых зазоров.

Перед снятием клапанной крышки могут выполняться:

компьютерная диагностика блока управления двигателем;
анализ кодов и счетчиков пропусков воспламенения;
проверка краткосрочных и долгосрочных топливных коррекций;
проверка свечей, катушек и высоковольтной части системы зажигания;
диагностика бензиновых форсунок;
проверка давления топлива;
диагностика топливного насоса высокого давления на H5F и H5H;
поиск подсоса воздуха во впускном тракте;
измерение компрессии;
проверка герметичности цилиндров;
контроль давления моторного масла;
проверка фактических фаз газораспределения;
осмотр ременного или цепного привода ГРМ;
проверка работы фазорегуляторов;
локализация источника постороннего шума.

Нестабильная работа Renault Kangoo может быть вызвана неисправными свечами, катушками, форсунками, загрязненной дроссельной заслонкой, подсосом воздуха, недостаточным давлением топлива, неправильными фазами ГРМ, неисправностью гидрокомпенсатора или механической негерметичностью цилиндра.

Если диагностика не подтверждает связь неисправности с клапанным механизмом, необоснованная регулировка и замена исправных деталей не выполняются.

Что входит в стоимость работ

Указанные цены относятся к стоимости работ. Прокладка клапанной крышки, герметик, уплотнения, крепеж, механические толкатели, гидрокомпенсаторы, коромысла, распределительные валы, элементы ременного или цепного привода ГРМ, моторное масло и другие необходимые детали оплачиваются отдельно.

В первичную диагностику может входить локализация источника шума, считывание ошибок, анализ пропусков воспламенения, проверка топливных коррекций, измерение компрессии и оценка состояния привода ГРМ.

В проверку клапанных зазоров входит получение доступа к клапанному механизму, снятие клапанной крышки, последовательная установка распределительного вала в необходимые положения, измерение каждого впускного и выпускного зазора и сравнение результатов с техническими данными.

Стоимость восстановления зазоров рассчитывается отдельно после измерения. На D7F, D4F, E7J, K7J и K7M выполняется механическая регулировка. На H5F может потребоваться снятие распределительных валов, подбор толкателей соответствующей толщины, восстановление фаз цепного привода ГРМ и повторный контроль.

Если обнаружены прогар клапана, повреждение седла, износ направляющей втулки, деформация рабочей фаски или негерметичность головки блока цилиндров, стоимость ремонта рассчитывается отдельно. Обычная регулировка не устраняет механическое повреждение клапана или седла.

Окончательная цена регулировки клапанов Renault Kangoo определяется после идентификации двигателя, первичной диагностики и измерения фактических зазоров. Если значения соответствуют заводским допускам, клиент оплачивает только выполненную проверку и заранее согласованные диагностические работы.

Особенности привезенных Renault Kangoo

Renault Kangoo поставлялся на европейский, украинский, турецкий, южноамериканский и другие рынки. Набор двигателей, мощность, экологическое исполнение, система впрыска и расположение отдельных элементов могут отличаться.

Определять процедуру обслуживания только по объему двигателя, году выпуска или указанной в регистрационных документах мощности неправильно.

Перед расчетом стоимости проверяются:

VIN автомобиля;
поколение и кузов Renault Kangoo;
рынок первоначальной поставки;
год выпуска;
точный код и индекс бензинового двигателя;
наличие турбонаддува;
тип системы впрыска топлива;
конструкция клапанного привода;
состояние ременного или цепного привода ГРМ;
наличие и тип системы изменения фаз;
способ компенсации или восстановления теплового зазора;
заводская процедура измерения;
доступность необходимых регулировочных деталей;
наличие ГБО.

Такой подход исключает применение значений от другого двигателя, необоснованную разборку, неправильную регулировку и замену исправных деталей.

Позвонить и записаться

Когда нужна регулировка клапанов на Renault Kangoo

Необходимость регулировки клапанов Renault Kangoo определяется не только объемом двигателя или поколением автомобиля, а точным кодом установленного бензинового мотора. На двигателях с механическим клапанным приводом тепловые зазоры постепенно изменяются из-за износа клапанов, седел, коромысел и других деталей газораспределительного механизма. Такие зазоры необходимо измерять и при отклонении от заводских допусков регулировать.

На бензиновых Renault Kangoo встречаются двигатели с разной конструкцией клапанного механизма. Поэтому утверждение, что регулировка нужна всем моторам 1.2, 1.4 или 1.6, технически некорректно. Перед выполнением работ необходимо определить код двигателя по маркировке, документам автомобиля или VIN.

Бензиновый двигатель Renault Kangoo	Конструкция клапанного привода	Нужна ли регулировка клапанов
1.2 8V D7F	Механический привод клапанов	Да, при отклонении измеренных зазоров от технических допусков
1.2 16V D4F	Механические клапанные зазоры	Да, проверка и регулировка предусмотрены конструкцией двигателя
1.4 8V E7J и K7J	Механический привод с коромыслами	Да, после измерения зазоров на холодном двигателе
1.6 8V K7M	Механический привод с регулировочными винтами	Да, гидравлическая компенсация зазоров отсутствует
1.6 16V K4M	Гидравлические толкатели	Стандартная механическая регулировка не предусмотрена

Основные признаки нарушения клапанных зазоров

Проверка тепловых зазоров необходима, если на Renault Kangoo появились признаки, которые могут указывать на неправильную работу клапанного механизма:

металлический цокот или стук в верхней части двигателя;
затрудненный запуск холодного или прогретого мотора;
нестабильный холостой ход и повышенная вибрация;
снижение тяги и ухудшение реакции на педаль акселератора;
пропуски воспламенения, особенно после прогрева двигателя;
снижение компрессии при исправной системе зажигания и подачи топлива;
повышенный расход бензина или газа;
перегрев выпускных клапанов или следы их негерметичности.

Эти симптомы не являются прямым доказательством неправильных зазоров. Аналогичные неисправности могут возникать из-за свечей, катушек зажигания, форсунок, подсоса воздуха, нарушения фаз ГРМ, низкой компрессии, неисправности датчиков или неправильной настройки ГБО. Поэтому регулировку выполняют только после диагностики и фактического измерения каждого клапанного зазора.

Чем опасен уменьшенный клапанный зазор

Уменьшенный зазор обычно опаснее увеличенного. После прогрева клапан может перестать полностью закрываться, из-за чего ухудшается герметичность камеры сгорания, снижается компрессия и нарушается теплоотвод от тарелки клапана к седлу. Продолжительная эксплуатация в таком состоянии способна привести к перегреву рабочей кромки, повреждению седла и прогару выпускного клапана.

При слишком большом зазоре появляется характерный металлический шум, увеличиваются ударные нагрузки на коромысла, торцы клапанов и распределительный вал. При этом фактическая продолжительность открытия клапана уменьшается, что может отрицательно влиять на наполнение цилиндров и работу двигателя.

Когда клапанные зазоры нужно проверить обязательно

после ремонта или снятия головки блока цилиндров;
после замены клапанов, седел, направляющих, коромысел или распределительного вала;
после притирки или обработки клапанных седел;
после обрыва ремня ГРМ и ремонта поврежденного клапанного механизма;
при снижении компрессии без очевидной неисправности поршневой группы;
при длительной эксплуатации двигателя на газе и появлении неровной работы;
после покупки подержанного Renault Kangoo с неизвестной историей обслуживания.

Регулировка клапанов Renault Kangoo с ГБО

Наличие газобаллонного оборудования само по себе не означает, что клапаны необходимо регулировать без измерений. Однако неправильная настройка ГБО, обедненная смесь, пропуски воспламенения и повышенная температура выпускных газов могут ускорять износ рабочих фасок выпускных клапанов и седел. По мере просадки клапана в седло тепловой зазор уменьшается, поэтому двигатель может терять компрессию без выраженного металлического стука.

Для Renault Kangoo с двигателями D7F, D4F, E7J, K7J и K7M, которые длительное время работают на газе, контроль выпускных зазоров особенно важен при ухудшении запуска, снижении мощности, появлении пропусков воспламенения или нестабильного холостого хода. Одновременно необходимо проверить топливные коррекции, давление газа, состояние газовых форсунок и состав смеси под нагрузкой.

Как выполняется проверка и регулировка

Клапанные зазоры измеряют щупами на полностью остывшем двигателе в положениях распределительного вала, при которых проверяемые клапаны полностью закрыты. Полученные значения сравнивают с заводскими параметрами для точного кода и индекса двигателя. Регулируют только те клапаны, у которых подтверждено отклонение.

После регулировки мастер повторно измеряет все зазоры, проверяет затяжку регулировочных элементов, состояние клапанной крышки и герметичность ее прокладки. Затем контролируется запуск, холостой ход, отсутствие постороннего шума и стабильность работы двигателя.

На Renault Kangoo с двигателем K4M 1.6 16V стандартная регулировка тепловых зазоров не выполняется, поскольку в клапанном механизме используются гидравлические толкатели. При стуке или неровной работе такого двигателя необходимо проверять уровень и качество масла, давление в системе смазки, состояние гидравлических элементов, распределительных валов и ременного привода ГРМ.

В сервисе Injector в Киеве необходимость регулировки клапанов Renault Kangoo определяется после идентификации бензинового двигателя и комплексной диагностики. Это позволяет исключить ненужную разборку и устранить реальную причину шума, снижения компрессии или нестабильной работы мотора.

Заказать регулировку клапанов Renault Kangoo

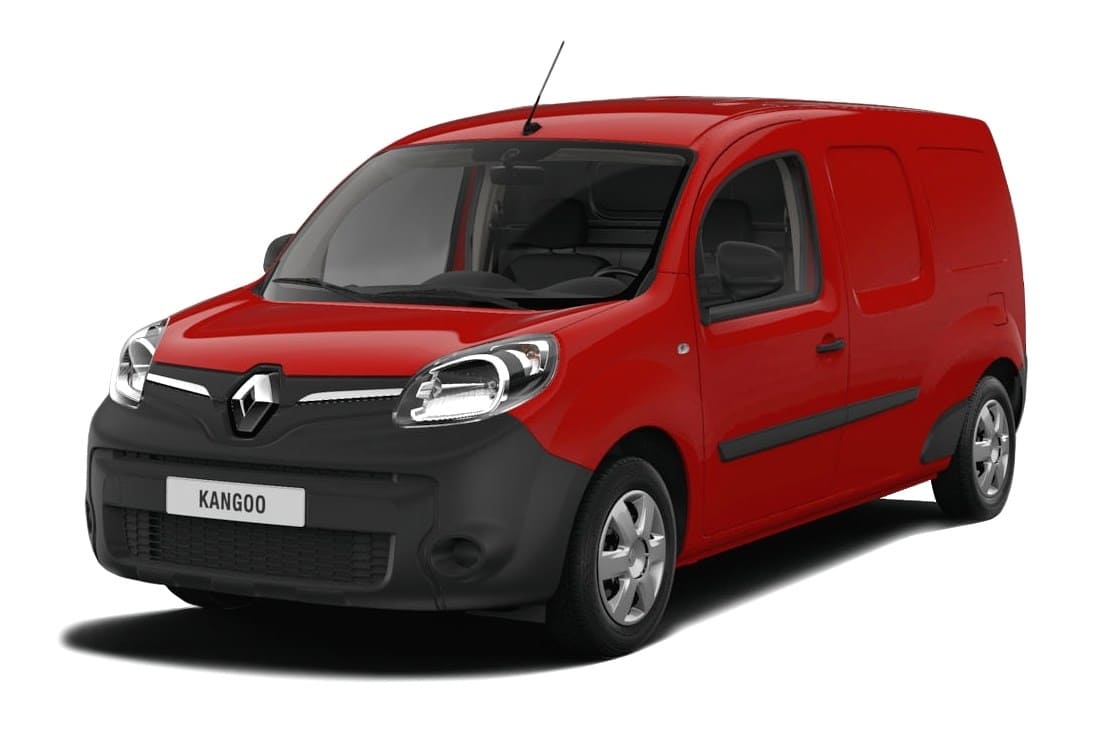

http://регулировка%20клапанов%20renault%20kangoo

01.

🔧 Проверка клапанного механизма Renault Kangoo без лишних работ

До разборки определяем по VIN поколение автомобиля, рынок первоначальной поставки и точный код бензинового двигателя. На Renault Kangoo с моторами 1.2 D7F, 1.2 16V D4F, 1.4 E7J и K7J, 1.6 8V K7M, а также 1.2 TCe H5F необходимость регулировки устанавливаем только после измерения всех впускных и выпускных зазоров на холодном двигателе. Если полученные значения соответствуют техническим допускам конкретной модификации, исправные детали клапанного привода не меняем и лишнюю разборку не выполняем. На двигателях 1.6 16V K4M и 1.3 TCe H5H применяется гидравлическая компенсация, поэтому стандартную механическую регулировку для них не назначаем: при появлении шума сначала проверяем систему смазки, гидрокомпенсаторы и привод ГРМ.

02.

⏱ Диагностика с обязательным контролем результата

На бензиновых двигателях Renault Kangoo с механическим клапанным приводом тепловые зазоры проверяем на полностью остывшем моторе и фиксируем результат отдельно для каждого клапана. На двигателях D7F, D4F, E7J, K7J и K7M отклонения устраняем предусмотренным для конкретной модификации способом с последующим контрольным измерением. На турбированном двигателе 1.2 TCe H5F при неправильных зазорах снимаем распределительные валы, определяем толщину установленных механических толкателей и подбираем новые детали отдельно для каждого клапана. После сборки повторно измеряем зазоры, проверяем правильность установки фаз газораспределения, герметичность клапанной крышки, запуск и стабильность работы двигателя.

03.

📍 Регулировка клапанов Renault Kangoo в Киеве

На бензиновых Renault Kangoo с двигателями D7F, D4F, E7J, K7J и K7M тепловые зазоры восстанавливаем механической регулировкой только после их фактического измерения. На двигателе 1.2 TCe H5F регулировка выполняется подбором механических толкателей необходимой толщины: сначала проверяем все впускные и выпускные клапаны, затем снимаем распределительные валы только при подтвержденном отклонении и после сборки проводим повторный контроль. Для Renault Kangoo с двигателями K4M 1.6 16V и H5H 1.3 TCe механическую регулировку без диагностики не назначаем. При появлении цокота проверяем давление и состояние моторного масла, гидрокомпенсаторы, распределительные валы, фазорегуляторы и привод ГРМ. Такой подход исключает необоснованную разборку и замену исправных деталей.

Наши преимущества диагностики и регулировки клапанов Renault Kangoo

🔧 Точная диагностика клапанного механизма Renault Kangoo

До разборки определяем по VIN поколение автомобиля, рынок первоначальной поставки, точный код бензинового двигателя и конструкцию клапанного привода. Локализуем источник постороннего шума, чтобы исключить необоснованное снятие клапанной крышки и замену исправных деталей. Проверяем состояние моторного масла и давление в системе смазки, ременный или цепной привод ГРМ, натяжитель, фазорегулятор, управляющий масляный клапан, выпускной коллектор и навесное оборудование. На двигателях 1.2 TCe H5F и 1.3 TCe H5H отдельно учитываем характерный рабочий звук форсунок непосредственного впрыска и топливного насоса высокого давления. На моторах K4M и H5H проверяем гидравлические элементы клапанного привода, поскольку стандартная механическая регулировка тепловых зазоров для них не предусмотрена.

🧠 Отдельная методика для каждого двигателя Renault Kangoo

Порядок диагностики выбираем с учетом поколения и конструкции конкретного бензинового двигателя. На моторах 1.2 D7F, 1.2 16V D4F, 1.4 E7J и K7J, а также 1.6 8V K7M тепловые зазоры измеряем на полностью остывшем двигателе и фиксируем результат отдельно для каждого впускного и выпускного клапана. На турбированном двигателе 1.2 TCe H5F дополнительно учитываем непосредственный впрыск, цепной привод ГРМ и необходимость снятия распределительных валов при подборе механических толкателей. Для версий 1.6 16V K4M и 1.3 TCe H5H не применяем процедуру регулировки восьмиклапанных двигателей, а диагностируем систему смазки и гидравлическую компенсацию клапанных зазоров.

👨‍🔧 Работа со всеми бензиновыми двигателями Renault Kangoo

Учитываем конструктивные различия между бензиновыми двигателями Renault Kangoo первого, второго и третьего поколений. На моторах D7F, D4F, E7J, K7J и K7M при подтвержденном отклонении восстанавливаем тепловые зазоры предусмотренным для конкретного двигателя механическим способом. На 1.2 TCe H5F размер нового толкателя рассчитываем отдельно для каждого клапана с учетом фактического зазора, толщины установленной детали и технического значения для точного индекса двигателя. Исправные регулировочные элементы без необходимости не меняем. На двигателях K4M и H5H с гидравлической компенсацией выполняем диагностику и замену неисправных компонентов, а не назначаем стандартную механическую регулировку.

Заголовок #4 💬 Согласование объема и стоимости до разборки

После первичной диагностики сообщаем, достаточно ли проверки клапанного механизма или дополнительно требуется измерение компрессии, тест герметичности цилиндров, контроль давления масла, проверка топливной системы, диагностика фаз газораспределения либо оценка состояния ременного или цепного привода ГРМ. Необходимость снятия распределительных валов на двигателе H5F определяется только после измерения фактических зазоров. Объем работ, стоимость толкателей, гидравлических элементов, прокладок, уплотнений и других деталей, а также ориентировочные сроки обслуживания согласовываем до дополнительной разборки двигателя.

🛠 Проверка Renault Kangoo после эксплуатации на ГБО

На Renault Kangoo с бензиновыми двигателями D7F, D4F, E7J, K7J и K7M, длительно работающими на газе, уделяем особое внимание выпускным клапанам, компрессии, герметичности цилиндров и топливным коррекциям. Измеряем фактические тепловые зазоры и определяем необходимость регулировки только по полученным значениям. Дополнительно проверяем давление газового редуктора, его стабильность под нагрузкой, производительность газовых форсунок и состав смеси в разных режимах работы двигателя. Неправильная настройка ГБО, обеднение смеси или недостаточная производительность оборудования могут повышать тепловую нагрузку на выпускные клапаны. Поэтому регулировку необходимо сочетать с устранением причин неправильного смесеобразования и нестабильной подачи газа.

⚙️ Обязательный контроль после выполненных работ

После механической регулировки повторно измеряем каждый скорректированный зазор и проверяем затяжку регулировочных элементов. На двигателе 1.2 TCe H5F после установки толкателей контролируем правильность монтажа распределительных валов и фаз цепного привода ГРМ. После сборки проверяем герметичность клапанной крышки и демонтированных соединений, отсутствие утечек масла и топлива, запуск холодного и прогретого двигателя, стабильность холостого хода и наличие пропусков воспламенения. На двигателях K4M и H5H после ремонта оцениваем давление масла, работу гидравлических элементов и отсутствие постороннего шума в клапанном механизме.

Какие бензиновые двигатели Renault Kangoo мы обслуживаем

В сервисе Injector выполняется диагностика клапанного механизма бензиновых Renault Kangoo первого, второго и третьего поколений. Перед началом работ определяем по VIN, маркировке на блоке и заводской табличке точный код двигателя, поскольку одинаковый рабочий объем не означает одинаковую конструкцию клапанного привода.

Мы обслуживаем двигатели с механической регулировкой тепловых зазоров, моторы с механическими толкателями фиксированной толщины и версии с гидравлической компенсацией. Для каждого двигателя применяется отдельная процедура: от регулировки винтами и контргайками до подбора толкателей или диагностики гидравлических элементов.

Поколение Renault Kangoo	Бензиновый двигатель	Конструкция клапанного привода	Какие работы выполняем
Kangoo I KC/FC	1.2 8V D7F	Механический привод клапанов	Измерение и регулировка тепловых зазоров, проверка коромысел, распределительного вала и ременного привода ГРМ
Kangoo I KC/FC	1.2 16V D4F	Механический привод клапанов	Проверка всех впускных и выпускных зазоров, механическая регулировка и контроль после сборки
Kangoo I KC/FC	1.4 8V E7J	Коромысла с механическими регулировочными элементами	Измерение и регулировка зазоров, осмотр коромысел, регулировочных винтов и рабочих поверхностей клапанного привода
Kangoo I KC/FC	1.4 8V K7J	Механическая регулировка винтами и контргайками	Проверка на холодном двигателе, регулировка каждого клапана и повторное измерение после затяжки контргаек
Kangoo I и отдельные версии Kangoo II	1.6 8V K7M	Механическая регулировка винтами и контргайками	Измерение и регулировка клапанных зазоров, проверка коромысел, оси коромысел, распределительного вала и фаз ГРМ
Kangoo I и Kangoo II X61	1.6 16V K4M	Гидравлическая компенсация клапанных зазоров	Диагностика гидравлических элементов, давления масла, распределительных валов, фазорегулятора и ременного привода ГРМ
Kangoo II X61	1.2 TCe H5F Turbo	Механические толкатели фиксированной толщины	Измерение зазоров, расчет толщины толкателей, снятие распределительных валов и подбор деталей при подтвержденном отклонении
Kangoo III	1.3 TCe H5H/H5Ht	Гидравлическая компенсация клапанных зазоров	Диагностика системы смазки, гидравлических элементов, распределительных валов, фазорегуляторов и цепного привода ГРМ

Двигатели Renault Kangoo с механической регулировкой

На двигателях D7F, D4F, E7J, K7J и K7M изменение тепловых зазоров не компенсируется автоматически. Проверку выполняем на полностью остывшем моторе. Измеряем каждый впускной и выпускной клапан, сравниваем результаты с техническими параметрами точного индекса двигателя и регулируем только позиции с подтвержденным отклонением.

После регулировки повторно проверяем зазоры, затяжку регулировочных элементов, состояние прокладки клапанной крышки, запуск двигателя и стабильность холостого хода. Устанавливать одинаковые значения для всех моторов Renault одного объема нельзя.

Renault Kangoo 1.2 TCe H5F с механическими толкателями

На турбированном двигателе H5F тепловой зазор задается толщиной механических толкателей. Сначала измеряем все клапаны и фиксируем результаты. Распределительные валы снимаются только в том случае, если фактическое отклонение подтверждено и требуется установка толкателя другой размерной группы.

При диагностике H5F также проверяем цепь ГРМ, натяжитель, фазорегуляторы, давление моторного масла, форсунки непосредственного впрыска и топливный насос высокого давления. Их рабочий шум или неисправность могут ошибочно восприниматься как нарушение клапанных зазоров.

Двигатели K4M и H5H с гидравлической компенсацией

Для бензиновых двигателей K4M 1.6 16V и H5H 1.3 TCe стандартная периодическая регулировка клапанов не назначается. При появлении металлического шума, пропусков воспламенения или нестабильной работы проверяем уровень и состояние масла, давление в системе смазки, гидравлические элементы, распределительные валы, фазорегуляторы и привод ГРМ.

Замена неисправного гидравлического элемента является ремонтом клапанного механизма, а не обычной регулировкой тепловых зазоров. Поэтому до разборки обязательно устанавливаем точную причину неисправности.

Обслуживание Renault Kangoo с ГБО

На двигателях D7F, D4F, E7J, K7J и K7M, длительно работающих на газе, дополнительно контролируем выпускные клапаны, компрессию, герметичность цилиндров и топливные коррекции. Наличие ГБО само по себе не является основанием для регулировки: решение принимается только по результатам измерения.

Одновременно проверяем давление газового редуктора, стабильность подачи газа под нагрузкой, производительность форсунок и состав смеси. Если не устранить обеднение смеси или недостаточную производительность газового оборудования, выпускные зазоры могут повторно уменьшаться даже после правильной регулировки.

Точный перечень бензиновых двигателей Renault Kangoo зависит от поколения, года выпуска и рынка первоначальной поставки. Перед записью на обслуживание сообщите VIN автомобиля или код установленного двигателя — это позволит заранее определить конструкцию клапанного механизма, необходимую процедуру и ориентировочный объем работ.

Как проходит регулировка клапанов Renault Kangoo

Регулировка клапанов Renault Kangoo начинается не со снятия клапанной крышки, а с идентификации точного бензинового двигателя и диагностики причины неисправности. На Kangoo устанавливались моторы с разной конструкцией клапанного привода: D7F, D4F, E7J, K7J и K7M регулируются механически, на H5F зазор восстанавливается подбором толкателей, а на K4M и H5H применяется гидравлическая компенсация.

Поэтому порядок работ определяется по VIN, маркировке двигателя, поколению автомобиля и рынку первоначальной поставки. Назначать одинаковую процедуру всем Renault Kangoo 1.2, 1.4 или 1.6 технически неправильно.

1. Определение точного кода двигателя

Перед началом работ устанавливаем точный код и индекс бензинового двигателя. Это необходимо для выбора заводских тепловых зазоров, последовательности измерения, способа регулировки и требований к положению коленчатого и распределительного валов.

Особенно важно различать двигатели одинакового объема. Например, K7M 1.6 8V имеет механическую регулировку винтами и контргайками, тогда как на K4M 1.6 16V используются гидравлические элементы и стандартная регулировка тепловых зазоров не предусмотрена.

2. Предварительная диагностика клапанного механизма

Металлический цокот, затрудненный запуск, пропуски воспламенения, снижение компрессии или нестабильный холостой ход не всегда связаны с клапанными зазорами. До разборки проверяем возможные причины, способные создавать похожие симптомы:

уровень, состояние и соответствие моторного масла;
давление в системе смазки;
свечи, катушки и высоковольтную часть системы зажигания;
бензиновые форсунки и давление топлива;
герметичность впускного тракта;
компрессию и герметичность цилиндров;
фактические фазы газораспределения;
ремень или цепь ГРМ, натяжитель и направляющие;
фазорегулятор и управляющий масляный клапан при их наличии;
выпускной коллектор и навесное оборудование.

На двигателях H5F и H5H с непосредственным впрыском отдельно учитываем рабочий звук форсунок и топливного насоса высокого давления. Такой шум можно ошибочно принять за неисправность клапанного механизма.

3. Полное охлаждение двигателя

Тепловые зазоры на двигателях с механическим клапанным приводом измеряются на полностью остывшем моторе. Проверка сразу после поездки может дать неправильный результат из-за теплового расширения клапанов, головки блока, распределительного вала, коромысел и толкателей.

Температурные условия и допустимые значения выбираются по ремонтной документации для точного индекса двигателя. Использовать универсальные зазоры для всех бензиновых Renault Kangoo нельзя.

4. Получение доступа к клапанному механизму

После охлаждения двигателя снимаем элементы, ограничивающие доступ к клапанной крышке. Объем разборки зависит от установленного мотора и компоновки автомобиля.

Перед измерением осматриваем:

кулачки распределительного вала;
коромысла и их рабочие поверхности;
регулировочные винты и контргайки;
механические толкатели;
торцы стержней клапанов;
постели распределительных валов;
подачу масла к деталям головки блока;
наличие загрязнений, нагара и лаковых отложений;
состояние доступных элементов привода ГРМ.

Если обнаружен выраженный износ кулачка, коромысла, регулировочного винта или толкателя, одной установкой правильного зазора проблему устранить нельзя. Поврежденные детали необходимо заменить.

5. Измерение всех впускных и выпускных зазоров

Коленчатый вал последовательно устанавливаем в положения, предусмотренные для конкретного двигателя. Во время измерения проверяемый клапан должен быть полностью закрыт, а кулачок распределительного вала не должен нагружать коромысло или толкатель.

Каждый зазор измеряем набором калиброванных щупов. Результаты записываем отдельно для всех впускных и выпускных клапанов, после чего сравниваем их с техническими параметрами точного кода двигателя.

Проверять только клапаны цилиндра, в котором зафиксированы пропуски воспламенения, неправильно. Зазоры могут изменяться неравномерно, поэтому измерению подлежит весь клапанный механизм.

6. Регулировка двигателей D7F, D4F, E7J, K7J и K7M

На этих двигателях зазоры восстанавливаются механическими регулировочными элементами. После ослабления контргайки изменяем положение регулировочного винта до получения требуемого значения, удерживаем винт от проворачивания и затягиваем контргайку установленным моментом.

После затяжки каждый отрегулированный зазор измеряем повторно. Это обязательный этап, поскольку при затягивании контргайки регулировочный винт может сместиться, а фактическое значение измениться.

Регулируются только клапаны с подтвержденным отклонением. Если все измеренные значения соответствуют заводским параметрам, положение регулировочных винтов не изменяем.

7. Регулировка двигателя 1.2 TCe H5F

На турбированном двигателе H5F тепловой зазор задается толщиной механического толкателя. Регулировочных винтов и контргаек в такой конструкции нет.

Если измерение подтверждает неправильный зазор, выполняются следующие операции:

фиксируются результаты измерения каждого клапана;
проверяется положение фаз газораспределения;
снимается цепь с приводных звездочек в соответствии с ремонтной процедурой;
демонтируются распределительные валы;
определяется толщина установленного толкателя;
рассчитывается необходимая толщина новой детали;
толкатель подбирается отдельно для конкретного клапана;
распределительные валы устанавливаются на место;
восстанавливаются и проверяются фазы ГРМ;
проводится повторное измерение тепловых зазоров.

Менять все толкатели одним комплектом без предварительного измерения неправильно. В одном двигателе могут быть установлены детали разной толщины, а регулировка нередко требуется только отдельным клапанам.

8. Что делаем на двигателях K4M и H5H

На двигателях K4M 1.6 16V и H5H 1.3 TCe стандартная механическая регулировка не выполняется, поскольку изменение рабочего зазора компенсируется гидравлическими элементами.

При появлении цокота или нестабильной работы проверяем:

уровень и вязкость моторного масла;
давление масла на холодном и прогретом двигателе;
масляный фильтр и состояние масляных каналов;
гидравлические компенсаторы;
коромысла и ролики клапанного привода;
кулачки и постели распределительных валов;
фазорегуляторы;
ременный или цепной привод ГРМ.

Замена неисправного гидравлического элемента является ремонтом клапанного механизма, а не плановой регулировкой клапанов. Устанавливать на K4M или H5H зазоры и процедуру от K7M, D4F или H5F нельзя.

9. Повторный контроль после регулировки

После восстановления зазоров обязательно выполняем контрольное измерение. На двигателях с регулировочными винтами проверяем, не изменилось ли значение после затяжки контргаек. На H5F контроль проводится после установки распределительных валов и восстановления фаз ГРМ.

Регулировка считается завершенной только в том случае, если все проверяемые зазоры соответствуют техническим параметрам конкретного двигателя.

10. Сборка и проверка работы двигателя

Перед установкой клапанной крышки проверяем состояние прокладки, уплотнений и посадочных поверхностей. Поврежденные или потерявшие эластичность уплотнения заменяем, чтобы исключить утечку масла после сборки.

После запуска двигателя контролируем:

отсутствие постороннего шума;
стабильность холостого хода;
холодный и прогретый запуск;
наличие пропусков воспламенения;
герметичность клапанной крышки;
отсутствие утечек масла, топлива и воздуха;
топливные коррекции и работу двигателя под нагрузкой;
правильность фаз газораспределения после вмешательства в привод ГРМ.

Нужно ли снимать двигатель или головку блока

Для обычной проверки и регулировки клапанов Renault Kangoo снимать двигатель или головку блока цилиндров не требуется. Работы выполняются при установленном силовом агрегате.

Головку блока необходимо демонтировать только при обнаружении прогара клапана, повреждения седла, износа направляющей втулки, деформации рабочей фаски или другой механической негерметичности камеры сгорания. Обычная регулировка не способна устранить такие повреждения.

Регулировка Renault Kangoo после эксплуатации на ГБО

На Renault Kangoo с механическим клапанным приводом, длительно работающих на газе, особое внимание уделяем выпускным зазорам. По мере износа клапана и седла зазор может уменьшаться без выраженного металлического стука, поэтому решение принимается по результатам измерения, а не только по наличию шума.

Одновременно проверяем топливные коррекции, давление газового редуктора, стабильность давления под нагрузкой, производительность форсунок и состав смеси. Если не устранить обеднение смеси или недостаточную подачу газа, тепловая нагрузка на выпускные клапаны сохранится и зазоры могут снова измениться.

В сервисе Injector в Киеве регулировка клапанов Renault Kangoo выполняется только после идентификации бензинового двигателя и измерения фактических зазоров. Это позволяет выбрать правильную процедуру, избежать необоснованной разборки и не менять исправные детали.

Часто задаваемые вопросы (FAQ)

1. На каких бензиновых двигателях Renault Kangoo нужна регулировка клапанов?

Проверка и механическая регулировка тепловых зазоров применяются на двигателях 1.2 D7F, 1.2 16V D4F, 1.4 E7J, 1.4 K7J и 1.6 8V K7M. На турбированном двигателе 1.2 TCe H5F зазоры также проверяются, однако при отклонении регулировка выполняется подбором механических толкателей необходимой толщины.

На двигателях 1.6 16V K4M и 1.3 TCe H5H применяется гидравлическая компенсация, поэтому обычная периодическая регулировка винтами или подбором зазоров для исправного двигателя не предусмотрена. Точная процедура всегда определяется по коду и индексу установленного мотора.

2. Нужна ли регулировка клапанов Renault Kangoo 1.6 8V K7M?

Да. В двигателе K7M используется механический клапанный привод с коромыслами, регулировочными винтами и контргайками. Гидрокомпенсаторов в этой конструкции нет, поэтому изменение зазоров автоматически не компенсируется.

Регулировка назначается после измерения всех впускных и выпускных клапанов на полностью остывшем двигателе. Если полученные значения соответствуют техническим параметрам конкретного индекса K7M, регулировочные винты не изменяются.

3. Нужно ли регулировать клапаны Renault Kangoo 1.6 16V K4M?

Стандартная периодическая механическая регулировка клапанов на исправном двигателе K4M не предусмотрена. В его клапанном механизме используются гидравлические элементы, которые компенсируют рабочий зазор за счет давления моторного масла.

При появлении цокота проверяются уровень и состояние масла, давление в системе смазки, масляные каналы, гидравлические элементы, распределительные валы, фазорегулятор и ременный привод ГРМ. Замена неисправного гидравлического элемента является ремонтом, а не обычной регулировкой клапанов.

4. Как регулируются клапаны на Renault Kangoo 1.2 TCe H5F?

На двигателе H5F тепловой зазор задается толщиной механического толкателя. Регулировочных винтов и контргаек в этой конструкции нет. Сначала на холодном двигателе измеряются зазоры всех впускных и выпускных клапанов.

Если подтверждено отклонение, снимаются распределительные валы, определяется толщина установленных толкателей и рассчитываются размеры новых деталей. После установки восстанавливаются фазы цепного привода ГРМ и проводится обязательное повторное измерение.

5. Нужна ли регулировка клапанов Renault Kangoo 1.3 TCe H5H?

Для двигателя H5H стандартная периодическая ручная регулировка тепловых зазоров не назначается. При металлическом шуме или нестабильной работе диагностируется система гидравлической компенсации клапанного привода.

Проверяются давление и качество моторного масла, состояние масляного фильтра и каналов, гидравлические элементы, коромысла, распределительные валы, фазорегуляторы и цепной привод ГРМ. Также учитывается характерный рабочий звук непосредственного впрыска.

6. Как определить точный двигатель Renault Kangoo?

Код двигателя определяется по VIN, маркировке на силовом агрегате, заводской идентификационной табличке, году выпуска и рынку первоначальной поставки автомобиля. Для подбора технических данных важен не только код семейства, но и полный индекс двигателя.

Определять способ регулировки только по объему неправильно. Например, двигатель K7M 1.6 8V регулируется механически, а K4M 1.6 16V имеет другую конструкцию клапанного привода и не требует стандартной ручной регулировки.

7. Как часто нужно проверять клапанные зазоры Renault Kangoo?

Единого интервала для всех бензиновых Renault Kangoo нет. Периодичность зависит от кода двигателя, условий эксплуатации, состояния головки блока, наличия ГБО и результатов предыдущих измерений.

Внеплановая проверка необходима при появлении металлического цокота, ухудшении запуска, снижении компрессии, пропусках воспламенения, нестабильном холостом ходе или потере мощности. После ремонта головки блока зазоры на двигателях с механическим приводом проверяются обязательно.

8. Какие признаки указывают на неправильные клапанные зазоры?

Возможными признаками являются металлический цокот в верхней части двигателя, затрудненный холодный или горячий запуск, вибрация, нестабильный холостой ход, снижение тяги, пропуски воспламенения и падение компрессии.

Эти симптомы не подтверждают неисправность клапанов без диагностики. Похожее поведение вызывают свечи, катушки, форсунки, подсос воздуха, неправильные фазы ГРМ, низкое давление топлива, неисправный фазорегулятор или механическое повреждение цилиндра.

9. Всегда ли металлический цокот означает, что клапаны нужно регулировать?

Нет. Металлический шум могут создавать форсунки, топливный насос высокого давления, ремень или цепь ГРМ, натяжитель, фазорегулятор, гидравлические элементы, выпускной коллектор и ролики навесного оборудования.

Сначала источник звука локализуется. Только после исключения других причин принимается решение о снятии клапанной крышки и измерении зазоров. Регулировать исправный механизм только на основании субъективного шума технически неправильно.

10. Может ли уменьшенный клапанный зазор не сопровождаться стуком?

Да. При уменьшении зазора механический цокот часто отсутствует. После прогрева клапан может перестать полностью прилегать к седлу, хотя двигатель внешне продолжает работать относительно тихо.

Возможны затрудненный горячий запуск, снижение компрессии, вибрация, пропуски воспламенения и потеря тяги. Поэтому отсутствие стука не гарантирует, что выпускные зазоры находятся в допустимых пределах.

11. Чем опасен слишком маленький клапанный зазор?

При недостаточном зазоре прогретый клапан может закрываться не полностью. Нарушается герметичность камеры сгорания и ухудшается отвод тепла от рабочей фаски клапана к седлу и головке блока цилиндров.

Продолжительная эксплуатация может привести к падению компрессии, перегреву рабочей кромки, повреждению седла и прогару выпускного клапана. Если клапан или седло уже повреждены, обычная регулировка не устранит неисправность — потребуется ремонт головки блока.

12. Чем опасен увеличенный клапанный зазор?

При увеличенном зазоре детали клапанного привода начинают взаимодействовать с ударом. Появляется металлический шум, возрастает нагрузка на кулачки распределительного вала, коромысла, регулировочные винты, торцы клапанов и толкатели.

Клапан открывается немного позже и закрывается раньше, из-за чего уменьшается фактическая продолжительность его открытия. Это может ухудшить наполнение цилиндра и снизить мощность двигателя.

13. На холодном или горячем двигателе регулируются клапаны Renault Kangoo?

На двигателях Renault Kangoo с механическим клапанным приводом измерение обычно проводится на полностью остывшем моторе в соответствии с ремонтной документацией для конкретного кода двигателя.

После поездки детали головки блока, клапаны, коромысла и распределительный вал имеют разную степень теплового расширения. Измерение горячего двигателя по холодным нормативам даст неправильный результат.

14. Как измеряются клапанные зазоры Renault Kangoo?

После снятия клапанной крышки коленчатый вал последовательно устанавливается в положения, при которых проверяемый клапан полностью закрыт, а кулачок распределительного вала не нагружает коромысло или толкатель.

Зазор измеряется калиброванными щупами. Результат фиксируется отдельно для каждого впускного и выпускного клапана и сравнивается с техническими параметрами точного индекса двигателя. Проверять только один цилиндр с пропусками воспламенения недостаточно.

15. Нужно ли снимать двигатель для регулировки клапанов Renault Kangoo?

Для обычной проверки и регулировки снимать двигатель не требуется. Работы выполняются при установленном на автомобиле силовом агрегате после демонтажа деталей, ограничивающих доступ к клапанной крышке.

Головка блока снимается только при обнаружении прогара клапана, повреждения седла, износа направляющей втулки, деформации рабочей фаски или другой механической негерметичности камеры сгорания.

16. Сколько времени занимает регулировка клапанов Renault Kangoo?

Продолжительность зависит от двигателя и результатов проверки. На D7F, D4F, E7J, K7J и K7M зазоры регулируются механическими элементами без обязательной замены толкателей.

На H5F при отклонении зазоров требуется снять распределительные валы, подобрать детали необходимой толщины и восстановить фазы цепного привода ГРМ. Время также зависит от охлаждения двигателя, доступности деталей и необходимости дополнительной диагностики.

17. Сколько стоит регулировка клапанов Renault Kangoo?

Стоимость определяется после идентификации двигателя и измерения фактических зазоров. Она зависит от способа регулировки, сложности доступа, количества клапанов с отклонениями и необходимости снимать распределительные валы.

Прокладка клапанной крышки, уплотнения, механические толкатели, гидравлические элементы и другие детали обычно рассчитываются отдельно. Если все зазоры соответствуют норме, клиент оплачивает проверку и согласованные диагностические работы без ненужной замены исправных деталей.

18. Нужно ли чаще проверять клапаны Renault Kangoo с ГБО?

Для двигателей с механическим клапанным приводом эксплуатация на газе является дополнительным основанием контролировать прежде всего выпускные зазоры. Однако единого сокращенного интервала для всех Renault Kangoo с ГБО не существует.

Периодичность зависит от настройки газовой системы, состава смеси, давления редуктора, производительности форсунок, нагрузки на двигатель и динамики предыдущих измерений. Наличие ГБО само по себе не означает, что клапаны нужно регулировать без проверки.

19. Нужно ли проверять клапаны после ремонта ГБЦ или обрыва ремня ГРМ?

Да, на двигателях с механическим клапанным приводом контроль обязателен после замены или притирки клапанов, обработки седел, замены коромысел, толкателей, распределительного вала или установки другой головки блока.

После обрыва ремня ГРМ и ремонта поврежденного клапанного механизма прежние настройки нельзя считать правильными. Обработка фасок и седел изменяет положение клапана в головке блока, поэтому каждый зазор измеряется и устанавливается заново.

20. Что проверяется после регулировки клапанов Renault Kangoo?

После регулировки повторно измеряются все скорректированные зазоры. На двигателях с винтами проверяется, не изменилось ли значение после затяжки контргаек. На H5F контролируются установка распределительных валов и правильность фаз цепного привода ГРМ.

После сборки проверяются герметичность клапанной крышки, отсутствие утечек масла и топлива, холодный и горячий запуск, стабильность холостого хода, наличие пропусков воспламенения и постороннего шума. Регулировка считается завершенной только после контрольного измерения и проверки работы двигателя.

Позвонить на СТО
