Регулировка клапанов Peugeot Partner в Киеве
Запишитесь онлайн или по телефону — бесплатно проконсультируем и рассчитаем стоимость.
Цена регулировки клапанов Peugeot Partner
Цена регулировки клапанов Peugeot Partner зависит от поколения автомобиля, точного кода установленного бензинового двигателя, конструкции клапанного механизма, сложности доступа, состояния деталей и объема сопутствующей диагностики. Устанавливать одинаковую стоимость для всех бензиновых версий Peugeot Partner неправильно.
На ранних Peugeot Partner 1.1 и 1.4 с восьмиклапанными двигателями семейств TU1 и TU3 применяется механический привод клапанов через коромысла. Тепловые зазоры измеряются на охлажденном двигателе и при подтвержденном отклонении регулируются винтами с контргайками.
На Peugeot Partner 1.6 16V с двигателями TU5JP4 и TU5JP4B, а также на версиях 1.6 VTi 98 и 1.6 VTi 120 семейства EP6 используются гидравлические элементы клапанного привода. Периодическая механическая регулировка винтами, шайбами или подбором толкателей для этих двигателей не предусмотрена. При металлическом шуме проверяются система смазки, гидравлические толкатели, распределительные валы, ременной или цепной привод ГРМ и системы изменения фаз газораспределения.
На Peugeot Partner 1.2 PureTech 110 с двигателем EB2DT применяются механические клапанные толкатели определенной размерной группы. Регулировочных винтов и гидрокомпенсаторов в этой конструкции нет. Проверка зазоров не относится к стандартному обслуживанию через одинаковый пробег, но может потребоваться после ремонта головки блока цилиндров, при снижении компрессии, повторяющихся пропусках воспламенения или подозрении на нарушение герметичности клапанов.
На первом этапе определяется точный код двигателя по VIN, маркировке силового агрегата и технической документации Peugeot. После этого проводится диагностика, позволяющая установить, связаны ли металлический шум, пропуски воспламенения, снижение компрессии, затрудненный запуск, потеря тяги или нестабильный холостой ход с клапанным механизмом. Механическая регулировка выполняется только на двигателях, конструкция которых предусматривает изменение тепловых зазоров.
| Услуга | Цена |
|---|---|
| Первичная диагностика клапанного механизма Peugeot Partner | от 800 грн |
| Проверка тепловых зазоров Peugeot Partner 1.1 или 1.4 с восьмиклапанным двигателем TU | от 1800 грн |
| Регулировка клапанов Peugeot Partner 1.1 или 1.4 с двигателем TU1 или TU3 | от 2400 грн |
| Диагностика гидравлических толкателей Peugeot Partner 1.6 16V TU5JP4 | рассчитывается после диагностики |
| Диагностика клапанного механизма Peugeot Partner 1.6 VTi 98 или 1.6 VTi 120 | рассчитывается после диагностики |
| Проверка тепловых зазоров Peugeot Partner 1.2 PureTech EB2DT | рассчитывается после диагностики |
| Проверка компрессии и герметичности цилиндров Peugeot Partner | рассчитывается после диагностики |
Регулировка клапанов Peugeot Partner 1.1 8V с двигателем TU1
На отдельных ранних версиях Peugeot Partner устанавливались бензиновые двигатели TU1M и TU1JP объемом 1.1 литра. В зависимости от года выпуска и рынка могут встречаться обозначения HDZ и HFX. Это восьмиклапанные двигатели с одним распределительным валом и механическим приводом клапанов через коромысла.
Гидравлических компенсаторов, автоматически устраняющих рабочий зазор, в этой конструкции нет. Между регулировочным винтом коромысла и торцом клапана должен сохраняться тепловой зазор, предусмотренный техническими данными конкретной модификации двигателя.
Увеличенный зазор может проявляться частым металлическим цокотом в районе клапанной крышки. При этом возрастают ударные нагрузки на коромысла, регулировочные винты и торцы клапанов. Слишком маленький зазор может быть менее заметным по звуку, но после прогрева способен препятствовать полному закрытию клапана.
При уменьшенном зазоре ухудшается герметичность камеры сгорания и отвод тепла от рабочей фаски клапана к седлу. Продолжительная эксплуатация может привести к снижению компрессии, повреждению седла или прогару выпускного клапана.

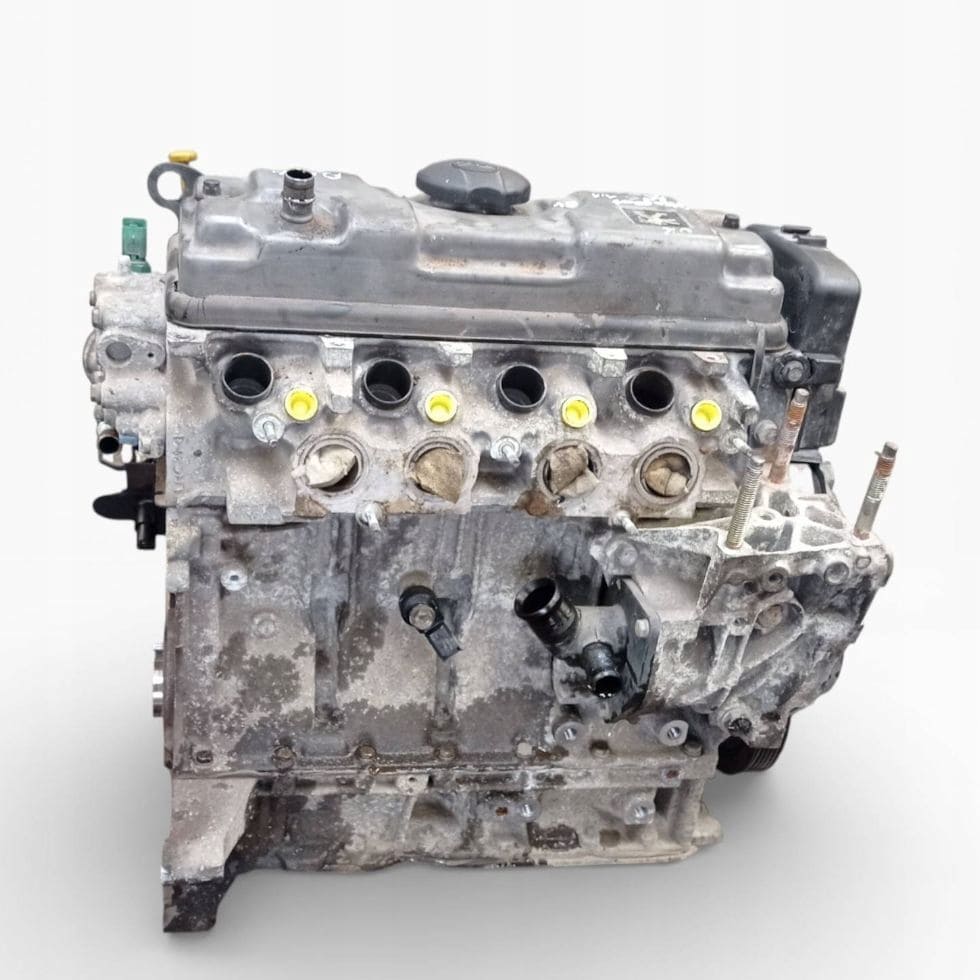

Регулировка клапанов Peugeot Partner 1.4 8V с двигателем TU3
На Peugeot Partner первого поколения широко применялись бензиновые двигатели семейства TU3 объемом 1.4 литра. В зависимости от года выпуска, экологической модификации и рынка автомобиль может быть оснащен двигателем TU3JP или TU3A с заводскими обозначениями семейства KFX, KFW или KFV.
Двигатель имеет один распределительный вал и восемь клапанов. Усилие от кулачков передается через коромысла, в которых установлены регулировочные винты и контргайки. Гидравлических толкателей в таком механизме нет, поэтому фактические зазоры могут изменяться по мере износа клапанов, седел, коромысел, регулировочных винтов и кулачков распределительного вала.
Увеличенный зазор обычно сопровождается металлическим цокотом, частота которого изменяется вместе с оборотами двигателя. Одновременно может уменьшаться фактическая продолжительность открытия клапана, что влияет на наполнение цилиндра и стабильность работы двигателя.
Уменьшенный зазор нередко не вызывает выраженного стука. После прогрева клапан может перестать полностью прилегать к седлу, из-за чего снижается компрессия, ухудшается запуск и появляются пропуски воспламенения. Особенно внимательно необходимо контролировать выпускные клапаны автомобилей, длительное время работающих на ГБО.
Проверка выполняется после охлаждения двигателя до температуры, предусмотренной технической процедурой. Снимается клапанная крышка, коленчатый вал последовательно устанавливается в положения, при которых проверяемый клапан полностью закрыт, а коромысло опирается на основную окружность кулачка распределительного вала.
Зазор каждого впускного и выпускного клапана измеряется щупом. Результаты записываются отдельно и сравниваются с техническими значениями именно для установленного двигателя. Использовать параметры другого мотора семейства TU без проверки кода нельзя.
Как регулируются клапаны на двигателях TU1 и TU3
На восьмиклапанных двигателях TU1 и TU3 тепловой зазор изменяется регулировочным винтом, установленным в коромысле. После установки необходимого значения винт фиксируется контргайкой. Подбирать регулировочные шайбы или толкатели другой толщины для этой конструкции не требуется.
Перед регулировкой проверяется состояние регулировочных винтов, контргаек, коромысел, торцов клапанов и кулачков распределительного вала. Если на рабочих поверхностях обнаружены задиры, раковины, деформация или выраженная выработка, простая корректировка зазора не устранит причину неисправности.
Последовательность работ включает:
- идентификацию двигателя по VIN и маркировке;
- охлаждение двигателя до предусмотренной технической процедурой температуры;
- демонтаж клапанной крышки и ограничивающих доступ элементов;
- осмотр коромысел, регулировочных винтов и распределительного вала;
- последовательную установку клапанов в положение полного закрытия;
- измерение каждого впускного и выпускного зазора;
- ослабление контргайки клапана с подтвержденным отклонением;
- изменение положения регулировочного винта;
- удержание винта во время затяжки контргайки;
- повторное измерение после окончательной затяжки;
- контроль всех восьми клапанов;
- установку исправной прокладки клапанной крышки;
- проверку работы двигателя и отсутствия утечки масла.
Во время затяжки контргайки положение регулировочного винта может немного измениться. Поэтому контрольное измерение после фиксации является обязательным. Регулировка считается завершенной только после подтверждения правильных значений на всех восьми клапанах.
Снимать двигатель или головку блока цилиндров для стандартной проверки и регулировки клапанов Peugeot Partner с двигателем TU1 или TU3 обычно не требуется. Демонтаж головки необходим только при подтвержденной негерметичности клапанов, прогаре рабочих фасок, повреждении седел, деформации деталей или выполнении капитального ремонта.
Peugeot Partner 1.6 16V с двигателем TU5JP4
На Peugeot Partner устанавливались бензиновые двигатели TU5JP4 и TU5JP4B объемом 1.6 литра. В зависимости от мощности, года выпуска и рынка могут встречаться обозначения NFU и NFR.
Двигатели имеют два распределительных вала, шестнадцать клапанов и гидравлические толкатели. Рабочий зазор компенсируется за счет давления моторного масла, поэтому стандартная периодическая регулировка винтами, контргайками или сменными шайбами не предусмотрена.
Если в верхней части двигателя появляется металлический шум, необходимо проверить уровень, состояние и соответствие моторного масла, фактическое давление в системе смазки, проходимость масляных каналов и работоспособность гидравлических толкателей.
Дополнительно проверяются состояние ремня ГРМ, натяжных и направляющих роликов, правильность установки фаз, распределительные валы и контактные поверхности клапанного привода. Шум форсунок, роликов или навесного оборудования также может ошибочно восприниматься как стук клапанов.
Нестабильный холостой ход и пропуски воспламенения на TU5JP4 не являются прямым подтверждением неисправности гидравлических толкателей. До разборки необходимо исключить неисправности свечей, катушки зажигания, форсунок, дроссельной заслонки, датчиков, топливной системы и герметичности впуска.
Если обнаружено снижение компрессии, проводится проверка герметичности цилиндров. Гидравлический толкатель может компенсировать рабочий зазор, но не устраняет прогар клапана, повреждение седла, износ направляющей втулки или нарушение геометрии головки блока цилиндров.
Peugeot Partner 1.6 VTi 98 с двигателем EP6CB
Бензиновые Peugeot Partner и Partner Tepee 1.6 VTi 98 могут оснащаться двигателем EP6CB, который встречается под обозначением 5FK. Это шестнадцатиклапанный двигатель с двумя распределительными валами, цепным приводом ГРМ, изменением фаз газораспределения и регулированием подъема впускных клапанов.
В клапанном механизме используются гидравлические элементы, поэтому периодическая механическая регулировка тепловых зазоров не предусмотрена. Устанавливать зазоры винтами или подбирать регулировочные шайбы на этом двигателе не требуется.
При появлении металлического шума после холодного запуска проверяются:
- уровень и состояние моторного масла;
- соответствие масла требованиям конкретной модификации двигателя;
- фактическое давление в системе смазки;
- скорость подачи масла к гидравлическим элементам;
- состояние цепи, натяжителя и направляющих;
- фактические и заданные фазы газораспределения;
- работа фазорегуляторов и управляющих электромагнитных клапанов;
- состояние распределительных валов и промежуточных рычагов;
- работа механизма изменения подъема впускных клапанов.
Кратковременный звук сразу после запуска не всегда подтверждает механическую неисправность. Однако продолжительный стук, особенно в сочетании с ошибками по фазам, пропусками воспламенения, потерей тяги или нестабильным холостым ходом, требует полноценной диагностики.
Peugeot Partner 1.6 VTi 120 с двигателем EP6 или EP6C
На Peugeot Partner Tepee устанавливались атмосферные двигатели 1.6 VTi мощностью около 120 л. с. семейства EP6. Одним из распространенных обозначений является 5FS, соответствующее двигателю EP6C.
Двигатель имеет два распределительных вала, цепной привод ГРМ, изменение фаз на распределительных валах и механизм регулирования подъема впускных клапанов. Рабочий контакт элементов клапанного механизма поддерживается гидравлическими компенсаторами.
Плановая механическая регулировка клапанов винтами, шайбами или толкателями фиксированной толщины для EP6 и EP6C не выполняется. При металлическом цокоте необходимо диагностировать весь комплекс взаимосвязанных систем, а не пытаться выставлять несуществующие регулируемые зазоры.
Проверке подлежат:
- давление и подача моторного масла;
- чистота масляных каналов;
- состояние гидравлических компенсаторов;
- цепь ГРМ, натяжитель и направляющие;
- правильность установки фаз газораспределения;
- фазорегуляторы и электромагнитные клапаны управления;
- механизм изменения подъема впускных клапанов;
- распределительные валы, рычаги и контактные поверхности;
- компрессия и герметичность цилиндров;
- система зажигания, форсунки и топливные коррекции.
Замена масла на более густое или применение присадок без установления причины шума не является регулировкой клапанов. Такие действия могут временно изменить характер звука, но не устраняют износ цепи, неисправность натяжителя, недостаточное давление масла или повреждение элементов клапанного привода.
Peugeot Partner 1.2 PureTech 110 с двигателем EB2DT
На поздние версии Peugeot Partner Tepee устанавливался трехцилиндровый бензиновый двигатель 1.2 PureTech 110 семейства EB2. Распространенное обозначение этой модификации — HNZ или EB2DT.
Двигатель имеет двенадцать клапанов, два распределительных вала, непосредственный впрыск топлива, турбокомпрессор, изменение фаз газораспределения и ремень ГРМ, работающий в среде моторного масла.
В клапанном приводе используются механические толкатели определенной толщины. Гидравлических компенсаторов и регулировочных винтов в этой конструкции нет. При подтвержденном отклонении тепловой зазор восстанавливается установкой толкателя соответствующей размерной группы.
Проверка и подбор толкателей не относятся к обычному техническому обслуживанию через одинаковый фиксированный пробег. Измерение может потребоваться после ремонта головки блока цилиндров, замены клапанов или седел, при повторяющихся пропусках воспламенения, снижении компрессии либо подозрении на неполное закрытие клапана.
Перед измерением зазоров необходимо исключить более распространенные причины нестабильной работы двигателя:
- неисправность свечей или катушек зажигания;
- загрязнение или неисправность форсунок непосредственного впрыска;
- подсос воздуха во впускном тракте;
- нарушение давления топлива;
- отклонение фаз газораспределения;
- повреждение или расслоение ремня ГРМ;
- загрязнение маслоприемника частицами ремня;
- недостаточное давление моторного масла;
- загрязнение впускных клапанов отложениями;
- нарушение герметичности цилиндров.
Если фактический зазор выходит за технический допуск, определяется толщина установленного толкателя и рассчитывается необходимый размер новой детали. Для замены толкателей требуется демонтаж распределительных валов и последующее восстановление фаз ГРМ, поэтому такую работу нельзя приравнивать к простой регулировке винтом.
Снимать двигатель или головку блока цилиндров для измерения зазоров обычно не требуется. Головка демонтируется только при обнаружении негерметичных клапанов, поврежденных седел, прогара рабочих фасок или необходимости механической обработки деталей.
Когда проверяются клапанные зазоры Peugeot Partner
Непосредственное измерение и механическая регулировка в первую очередь актуальны для ранних Peugeot Partner с восьмиклапанными двигателями TU1 и TU3. На двигателях EB2 измерение выполняется по техническим показаниям, а не как универсальная операция при каждом техническом обслуживании.
Проверка может потребоваться при появлении следующих признаков:
- металлический цокот в районе клапанной крышки;
- нестабильный холостой ход;
- затрудненный холодный или горячий запуск;
- пропуски воспламенения при исправной системе зажигания;
- снижение компрессии в одном или нескольких цилиндрах;
- потеря мощности и ухудшение разгона;
- увеличение расхода топлива;
- неизвестная история обслуживания автомобиля;
- длительная эксплуатация двигателя на ГБО;
- перегрев двигателя;
- ремонт головки блока цилиндров;
- замена клапанов, седел, коромысел, толкателей или распределительного вала;
- повреждение или неправильная установка привода ГРМ.
Сам пробег автомобиля не является достаточным основанием изменять положение регулировочных винтов или заменять толкатели. Сначала необходимо измерить фактические значения. Если они соответствуют техническим допускам конкретного двигателя, регулировка не выполняется.
Проверка клапанов после эксплуатации Peugeot Partner на ГБО
Длительная эксплуатация на газе является дополнительным основанием контролировать состояние выпускных клапанов на Peugeot Partner с механическим клапанным приводом. В первую очередь это относится к восьмиклапанным двигателям TU1 и TU3.
По мере износа рабочей фаски и седла выпускной клапан глубже располагается в головке блока цилиндров. В результате тепловой зазор уменьшается. Характерного металлического стука при этом может не быть.
Возможными признаками уменьшенного зазора являются:
- затрудненный запуск прогретого двигателя;
- вибрация на холостом ходу;
- пропуски воспламенения под нагрузкой;
- снижение тяги;
- падение компрессии;
- неравномерная работа отдельных цилиндров;
- повышенная температура выпускных газов.
Единого интервала проверки для всех автомобилей с ГБО устанавливать неправильно. Периодичность зависит от конструкции двигателя, состояния головки блока цилиндров, качества настройки газовой системы, состава смеси, топливных коррекций, температурного режима и результатов предыдущих измерений.
На Peugeot Partner с двигателями TU5JP4 и EP6 установка ГБО не создает возможность механической регулировки, которой конструктивно нет. При возникновении проблем проверяются гидравлические элементы, герметичность цилиндров, топливные коррекции, состав смеси и состояние клапанов и седел.
Почему перед регулировкой нужна диагностика
Металлический цокот сам по себе не подтверждает нарушение теплового зазора. На бензиновых двигателях Peugeot Partner похожий звук могут создавать:
- топливные форсунки;
- гидравлические толкатели;
- цепь или ремень ГРМ;
- натяжитель и направляющие цепи;
- фазорегуляторы;
- электромагнитные клапаны управления фазами;
- вакуумный насос на отдельных версиях;
- негерметичный выпускной коллектор;
- ролики и подшипники навесного оборудования;
- генератор;
- компрессор кондиционера;
- турбокомпрессор на двигателе 1.2 PureTech.
Нестабильная работа и пропуски воспламенения могут быть вызваны неисправными свечами, катушками, форсунками, подсосом воздуха, недостаточным давлением топлива, загрязнением дроссельной заслонки, нарушением фаз ГРМ или механической негерметичностью цилиндров.
Перед снятием клапанной крышки могут выполняться:
- компьютерная диагностика блока управления двигателем;
- анализ кодов и счетчиков пропусков воспламенения;
- проверка краткосрочных и долгосрочных топливных коррекций;
- анализ фактических и заданных фаз газораспределения;
- проверка свечей и катушек зажигания;
- проверка форсунок и давления топлива;
- измерение компрессии;
- проверка герметичности цилиндров;
- контроль давления моторного масла;
- осмотр ременного или цепного привода ГРМ;
- локализация источника постороннего шума.
Если диагностика не подтверждает связь неисправности с клапанным механизмом, необоснованная регулировка или замена толкателей не выполняется.
Что входит в стоимость работ
Указанные цены являются ориентировочными и относятся к стоимости работ. Прокладка клапанной крышки, уплотнения, крепеж, поврежденные регулировочные винты, контргайки, коромысла, гидравлические или механические толкатели, элементы привода ГРМ, моторное масло и другие необходимые детали оплачиваются отдельно.
В проверку зазоров восьмиклапанного двигателя TU входит получение доступа к клапанному механизму, снятие клапанной крышки, последовательная установка клапанов в необходимые положения, измерение каждого впускного и выпускного зазора и сравнение результатов с техническими данными конкретной модификации.
В регулировку двигателей TU1 и TU3 входит корректировка положения регулировочных винтов, фиксация контргаек, повторное измерение всех измененных зазоров, сборка клапанного механизма и проверка работы двигателя.
Стоимость проверки и восстановления зазоров двигателя 1.2 PureTech рассчитывается отдельно. При необходимости замены механических толкателей требуется демонтаж распределительных валов, подбор деталей соответствующей толщины, восстановление фаз ГРМ и повторное контрольное измерение.
Диагностика двигателей с гидравлической компенсацией также рассчитывается отдельно, поскольку объем работ зависит от симптомов и результатов первоначальной проверки. Может потребоваться контроль давления масла, диагностика фаз газораспределения, проверка цепного или ременного привода, измерение компрессии, проверка герметичности цилиндров и дополнительная разборка.
Если обнаружены прогар клапана, повреждение седла, износ направляющей втулки, деформация рабочей фаски или негерметичность головки блока цилиндров, стоимость ремонта рассчитывается отдельно. Обычная регулировка не устраняет механическое повреждение клапана или седла.
Окончательная цена регулировки клапанов Peugeot Partner определяется после идентификации двигателя, первичной диагностики и измерения фактических зазоров. Если значения соответствуют техническим допускам, клиент оплачивает только выполненную проверку и заранее согласованные диагностические работы.
Особенности редких и привезенных Peugeot Partner
В разных странах Peugeot Partner выпускался с отличающимися бензиновыми двигателями, экологическими модификациями и программами управления. На отдельных рынках встречаются версии с двигателями EC5 или EC5F, бензиново-газовые модификации, а также автомобили с кодами двигателей, нехарактерными для официальных поставок в Украину.
Определять способ обслуживания только по объему, мощности, году выпуска или надписи на декоративной крышке нельзя. Например, Peugeot Partner с бензиновым двигателем 1.6 литра может иметь TU5JP4, EP6CB, EP6C или редкую региональную модификацию EC5. Эти двигатели отличаются приводом ГРМ, системой изменения фаз и конструкцией клапанного механизма.
Перед расчетом стоимости проверяются:
- VIN автомобиля;
- рынок первоначальной поставки;
- полный код двигателя;
- конструкция клапанного механизма;
- тип привода ГРМ;
- наличие гидравлических элементов;
- способ восстановления теплового зазора;
- заводская процедура проверки;
- доступность необходимых деталей.
Такой подход исключает применение зазоров от другого двигателя, попытку механической регулировки мотора с гидравлическими толкателями, установку неподходящих толкателей, необоснованную разборку и замену исправных деталей.
Позвонить и записатьсяКогда нужна регулировка клапанов на Peugeot Partner
Необходимость регулировки клапанов Peugeot Partner зависит не только от пробега автомобиля, но и от поколения, точного кода бензинового двигателя и конструкции клапанного механизма. На разных версиях Partner устанавливались моторы с механической регулировкой тепловых зазоров, гидравлическими толкателями и механическими толкателями фиксированной толщины. Поэтому перед разборкой необходимо определить двигатель по VIN и установить, предусмотрена ли для него регулировка клапанов как отдельная сервисная процедура.
На части восьмиклапанных бензиновых двигателей семейства TU тепловые зазоры регулируются винтами коромысел с последующей фиксацией контргайками. На 16-клапанном двигателе TU5JP4 и бензиновых моторах семейства EP6 применяется гидравлическая компенсация, поэтому стандартная периодическая регулировка винтами или шайбами не выполняется. На двигателях 1.2 PureTech семейства EB2 используются механические толкатели определённой толщины: если измеренный зазор выходит за технические допуски, его восстанавливают подбором соответствующего толкателя.
Металлический цокот в верхней части двигателя
Частый металлический стук после холодного запуска или на прогретом двигателе может указывать на увеличенный тепловой зазор. Такой звук обычно меняется вместе с частотой вращения двигателя и наиболее отчётливо прослушивается в районе клапанной крышки.
Однако один только цокот не подтверждает необходимость регулировки. Похожий шум могут создавать топливные форсунки, гидравлические толкатели, растянутая цепь ГРМ, изношенные элементы механизма изменения фаз, ролики ременного привода или недостаточное давление масла. Поэтому сначала необходимо локализовать источник звука, а уже затем снимать клапанную крышку и измерять зазоры.
Неровная работа после холодного запуска
Уменьшенный клапанный зазор часто опаснее увеличенного, поскольку двигатель может работать без выраженного металлического стука. Если клапан перестаёт полностью закрываться после прогрева, ухудшается герметичность камеры сгорания, снижается компрессия и появляются перебои в работе цилиндра.
Проверка клапанного механизма необходима, если Peugeot Partner тяжело запускается на холодную, первые минуты работает с вибрацией, периодически фиксирует пропуски воспламенения или стабилизируется только после прогрева. Перед измерением зазоров также проверяют свечи, катушки зажигания, форсунки, герметичность впуска, топливные коррекции и компрессию.
Снижение компрессии в одном или нескольких цилиндрах
Если компрессия снижена, но поршневая группа не имеет выраженного износа, причиной может быть неполное закрытие впускного или выпускного клапана. Это возможно при уменьшенном тепловом зазоре, износе фаски клапана, просадке седла, повреждении рабочей поверхности или нарушении фаз газораспределения.
В такой ситуации обычного измерения компрессии недостаточно. Для точной диагностики может потребоваться тест герметичности цилиндров, проверка фаз ГРМ и измерение фактических зазоров на остывшем двигателе. Регулировку выполняют только тогда, когда отклонение подтверждено измерительными инструментами.
Пропуски воспламенения без неисправностей системы зажигания
Повторяющиеся пропуски воспламенения не всегда связаны со свечами или катушкой. Если исправны система зажигания, форсунки и впускной тракт, необходимо проверить механическую часть двигателя. Слишком маленький зазор может привести к неполному закрытию клапана, утечке давления из цилиндра и нестабильному сгоранию смеси.
Особенно внимательно клапанный механизм проверяют, когда ошибка постоянно возвращается по одному цилиндру, а перестановка свечи или катушки не меняет номер проблемного цилиндра.
Потеря тяги и увеличение расхода топлива
Нарушение тепловых зазоров может ухудшить наполнение цилиндров и герметичность камеры сгорания. В результате Peugeot Partner хуже разгоняется под нагрузкой, медленнее реагирует на педаль акселератора и расходует больше топлива.
Эти симптомы неспецифичны, поэтому до разборки необходимо проверить давление топлива, состояние дроссельного узла, датчики управления двигателем, топливные коррекции, каталитический нейтрализатор и правильность установки фаз ГРМ. Регулировка клапанов не должна использоваться как универсальный способ устранения любой потери мощности.
Эксплуатация Peugeot Partner на газе
На автомобилях с установленным ГБО состояние клапанов требует дополнительного внимания. Неправильно настроенная газовая система, обеднённая смесь или повышенная температура отработавших газов могут ускорить износ выпускных клапанов и их седел. По мере просадки седла тепловой зазор обычно уменьшается, из-за чего выпускной клапан начинает закрываться не полностью.
Для бензиновых двигателей Peugeot Partner с механическим клапанным приводом целесообразно контролировать зазоры при появлении затруднённого запуска, снижения компрессии, пропусков воспламенения или ухудшения тяги. Одновременно необходимо проверить настройки ГБО под нагрузкой, состав смеси и топливные коррекции. Регулировка без устранения причины ускоренного износа даст только временный результат.
После ремонта головки блока цилиндров
Проверка зазоров обязательна после замены клапанов, обработки или замены седел, шлифовки клапанов, установки другого распределительного вала либо замены элементов клапанного привода. После таких работ геометрия механизма изменяется, поэтому использовать прежние регулировочные значения без контрольных измерений нельзя.
На двигателях с регулировочными винтами выполняют повторную установку каждого зазора. На моторах с механическими толкателями измеряют фактические значения, определяют толщину установленных деталей и рассчитывают необходимый размер новых толкателей.
После замены ремня или цепи ГРМ
Сама замена привода ГРМ не всегда требует регулировки клапанов. Однако если после выполненных работ появились металлический шум, нестабильный холостой ход, ошибки по фазам или потеря мощности, сначала необходимо проверить правильность установки распределительных валов и коленчатого вала.
Ошибочно установленные фазы могут создавать симптомы, похожие на нарушение клапанных зазоров. На двигателях EP6 дополнительно проверяют цепь, натяжитель, давление масла, электромагнитные клапаны и фактическое положение распределительных валов. На двигателях 1.2 PureTech также важно оценить состояние ремня ГРМ, работающего в моторном масле.
Нужно ли регулировать клапаны по фиксированному пробегу
Устанавливать один интервал регулировки для всех бензиновых Peugeot Partner неправильно. На восьмиклапанных двигателях TU зазоры можно измерить и отрегулировать механически. На TU5JP4 и EP6 необходимо диагностировать систему смазки и гидравлические элементы, а не выполнять несуществующую регулировку винтами. На двигателях EB2 решение принимают после измерения фактических зазоров и сравнения результатов с техническими данными конкретной модификации.
Проверку выполняют по техническому состоянию двигателя, после ремонта головки блока цилиндров, при появлении характерных симптомов или при подозрении на износ клапанов и седел. Точный порядок работ, допустимые значения и способ восстановления зазора определяются только после идентификации двигателя по VIN.
Как определяется необходимость регулировки
Перед началом работ проводится комплексная диагностика. Специалисты уточняют код двигателя, считывают ошибки электронного блока управления, анализируют топливные коррекции, проверяют систему зажигания, герметичность впуска, компрессию, давление масла и состояние привода ГРМ.
Если результаты диагностики указывают на клапанный механизм, двигатель охлаждают до температуры, предусмотренной технической процедурой, снимают клапанную крышку и измеряют каждый впускной и выпускной зазор щупами. Регулировка выполняется только для тех клапанов, фактические значения которых выходят за допустимый диапазон. После сборки повторно проверяют работу двигателя, отсутствие утечек масла, стабильность холостого хода и наличие ошибок в системе управления.
Заказать регулировку клапанов Peugeot Partner
01.
🔧 Проверка клапанного механизма Peugeot Partner без лишних работ
Определяем по VIN точный код бензинового двигателя и конструкцию клапанного привода до снятия клапанной крышки. Механическую регулировку выполняем только на двигателях, где она предусмотрена конструкцией, после измерения всех впускных и выпускных зазоров и подтверждения отклонения от технических допусков.
02.
⏱ Диагностика с обязательным контролем результата
На восьмиклапанных двигателях семейств TU1 и TU3 проверяем тепловые зазоры, коромысла, регулировочные винты, контргайки, распределительный вал и состояние привода ГРМ. После регулировки повторно измеряем каждый зазор, контролируем затяжку контргаек, герметичность клапанной крышки, запуск и стабильность работы двигателя.
03.
📍 Регулировка клапанов Peugeot Partner в Киеве
На бензиновых Peugeot Partner 1.1 и 1.4 с восьмиклапанными двигателями TU1 и TU3 восстанавливаем тепловые зазоры регулировочными винтами коромысел с последующим контрольным измерением. На двигателях TU5JP4 и EP6 с гидравлической компенсацией стандартная механическая регулировка не предусмотрена, поэтому при постороннем шуме диагностируем давление масла, гидравлические элементы, распределительные валы и ременной или цепной привод ГРМ. На версиях 1.2 PureTech семейства EB2 способ проверки и восстановления зазоров определяем по точному коду двигателя и результатам диагностики.Часто задаваемые вопросы (FAQ)
Механическая регулировка тепловых зазоров актуальна прежде всего для ранних Peugeot Partner с восьмиклапанными двигателями семейств TU1 и TU3. В их клапанном приводе применяются коромысла, регулировочные винты и контргайки.
На шестнадцатиклапанных двигателях TU5JP4 и бензиновых моторах семейства EP6 используется гидравлическая компенсация, поэтому периодическая регулировка винтами или шайбами не предусмотрена. Для двигателей 1.2 PureTech порядок проверки определяется по полному коду мотора и заводской ремонтной процедуре.
Как узнать, какой бензиновый двигатель установлен на Peugeot Partner?
Точный двигатель определяется по VIN, маркировке силового агрегата, году выпуска и рынку первоначальной поставки автомобиля. Ориентироваться только на указанный объем двигателя недостаточно.
Например, бензиновый Peugeot Partner 1.6 может быть оснащен двигателем TU5JP4 с ременным приводом ГРМ или мотором семейства EP6 с цепным приводом и системой изменения фаз. Методика диагностики этих двигателей отличается, поэтому код необходимо установить до разборки.
Нужно ли регулировать клапаны Peugeot Partner через определенный пробег?
Единого интервала для всех бензиновых Peugeot Partner нет. Необходимость проверки зависит от конструкции двигателя, истории обслуживания, условий эксплуатации, наличия ГБО и результатов предыдущих измерений.
На моторах с механическим клапанным приводом зазоры проверяют при появлении характерных симптомов, после ремонта головки блока цилиндров или согласно регламенту конкретной модификации. На двигателях с гидравлической компенсацией плановая механическая регулировка не выполняется.
Какие признаки указывают на неправильные клапанные зазоры?
Возможными признаками являются металлический цокот в районе клапанной крышки, затрудненный запуск, нестабильный холостой ход, пропуски воспламенения, снижение компрессии, потеря тяги и увеличение расхода топлива.
Уменьшенный зазор может не сопровождаться выраженным стуком. После прогрева клапан способен перестать полностью закрываться, из-за чего ухудшаются герметичность цилиндра и отвод тепла от рабочей фаски клапана.
Всегда ли металлический цокот означает, что клапаны нужно регулировать?
Нет. Похожий звук могут создавать топливные форсунки, гидравлические толкатели, ремень или цепь ГРМ, натяжитель, фазорегуляторы, выпускной коллектор, ролики и подшипники навесного оборудования.
До снятия клапанной крышки необходимо локализовать источник шума, проверить давление масла, привод ГРМ и параметры работы двигателя. Регулировка выполняется только после измерения зазоров и подтверждения их отклонения.
Регулируются ли клапаны Peugeot Partner 1.4 8V?
На распространенных восьмиклапанных двигателях 1.4 семейства TU3 применяется механический клапанный привод. Тепловой зазор изменяется регулировочным винтом коромысла, который после установки необходимого значения фиксируется контргайкой.
Перед регулировкой измеряются все впускные и выпускные клапаны. После затяжки каждой контргайки зазор проверяется повторно, поскольку положение регулировочного винта во время фиксации может измениться.
Нужна ли регулировка клапанов Peugeot Partner 1.6 16V?
На двигателях TU5JP4 и их модификациях применяются гидравлические элементы клапанного привода. Они компенсируют рабочий зазор за счет давления моторного масла, поэтому стандартная регулировка винтами или подбором шайб не предусмотрена.
При металлическом шуме проверяются уровень и состояние масла, давление в системе смазки, гидравлические толкатели, распределительные валы, ремень ГРМ и правильность установки фаз.
Регулируются ли клапаны Peugeot Partner 1.6 VTi?
На бензиновых двигателях 1.6 VTi семейства EP6 периодическая механическая регулировка тепловых зазоров обычно не предусмотрена. В клапанном механизме применяются гидравлические элементы.
При цокоте, ошибках по фазам, нестабильной работе или потере тяги диагностируются давление масла, цепь ГРМ, натяжитель, направляющие, фазорегуляторы, управляющие электромагнитные клапаны и элементы механизма изменения подъема впускных клапанов.
Как проверяются клапаны Peugeot Partner 1.2 PureTech?
Процедура определяется по точному индексу двигателя и заводской технической документации. Нельзя применять к PureTech методику восьмиклапанного двигателя TU с регулировочными винтами.
Сначала проверяются ошибки блока управления, система зажигания, непосредственный впрыск, компрессия, герметичность цилиндров, давление масла и фазы газораспределения. К измерению элементов клапанного механизма переходят только при наличии подтвержденных технических показаний.
Как проходит регулировка клапанов на восьмиклапанном двигателе TU?
Двигатель охлаждается до предусмотренной технической процедурой температуры. После снятия клапанной крышки осматриваются коромысла, регулировочные винты, контргайки, торцы клапанов и кулачки распределительного вала.
Коленчатый вал последовательно устанавливается в положения полного закрытия проверяемых клапанов. Зазоры измеряются щупами, после чего подтвержденные отклонения корректируются винтами коромысел. После затяжки контргаек выполняются повторные измерения всех измененных зазоров.
Нужно ли снимать двигатель для регулировки клапанов Peugeot Partner?
Для стандартной проверки и регулировки восьмиклапанных двигателей TU снимать двигатель или головку блока цилиндров обычно не требуется. Доступ к клапанному механизму обеспечивается сверху после демонтажа клапанной крышки и мешающих элементов.
Головка блока цилиндров снимается при подтвержденном прогаре клапана, повреждении седла, негерметичности камеры сгорания, деформации деталей или необходимости механического ремонта.
Сколько времени занимает регулировка клапанов Peugeot Partner?
Продолжительность зависит от кода двигателя, его температуры, сложности доступа, состояния крепежа и объема предварительной диагностики. На двигателях TU необходимо время для правильного охлаждения перед измерением.
Если требуется только измерение и регулировка винтами, привод ГРМ обычно не разбирается. При выявлении износа деталей, необходимости ремонта головки блока цилиндров или работы с распределительными валами срок обслуживания увеличивается.
От чего зависит цена регулировки клапанов Peugeot Partner?
Стоимость зависит от установленного бензинового двигателя, конструкции клапанного механизма, сложности доступа, количества зазоров с подтвержденным отклонением и состояния деталей.
Отдельно могут потребоваться прокладка клапанной крышки, уплотнения, регулировочные винты, коромысла, толкатели, элементы привода ГРМ, проверка компрессии или герметичности цилиндров. Окончательный объем работ согласовывается после идентификации двигателя и первичной диагностики.
Нужно ли чаще проверять клапаны Peugeot Partner после установки ГБО?
На двигателях с механическим клапанным приводом эксплуатация на газе является дополнительным основанием контролировать выпускные клапаны, компрессию и тепловые зазоры. Это особенно актуально при неизвестной настройке ГБО или длительной эксплуатации под высокой нагрузкой.
При износе фаски клапана и седла зазор может уменьшаться без выраженного металлического стука. Поэтому внимание обращают на затрудненный запуск, вибрацию, пропуски воспламенения, потерю тяги и снижение компрессии. Одновременно проверяются топливные коррекции и настройка газовой системы.
Как проверяется результат после регулировки клапанов?
После фиксации регулировочных винтов повторно измеряется каждый измененный зазор. Затем контролируются состояние прокладки, правильность установки клапанной крышки и отсутствие утечки масла.
После запуска проверяются стабильность холостого хода, отсутствие пропусков воспламенения и постороннего металлического шума. При необходимости повторно считываются ошибки, оцениваются топливные коррекции и проводится контрольная поездка под нагрузкой.
Отзывы владельцев Peugeot Partner
``` Андрей С., Киев Обратился на проверку и регулировку клапанов Peugeot Partner 1.4 с бензиновым двигателем TU3JP, который также встречается под обозначением KFW. После холодного запуска появился выраженный металлический цокот в верхней части двигателя, а на холостом ходу периодически ощущалась небольшая вибрация. Перед снятием клапанной крышки мастера проверили систему зажигания, герметичность впуска, компрессию, состояние ремня ГРМ и уровень давления масла. После остывания двигателя измерили фактические тепловые зазоры впускных и выпускных клапанов. На нескольких клапанах значения выходили за технические допуски. Мне объяснили, что на восьмиклапанном двигателе TU3JP зазоры регулируются винтами коромысел с последующей фиксацией контргайками. После регулировки специалисты повторно проверили каждый зазор, установили новую прокладку клапанной крышки и запустили двигатель. Металлический цокот исчез, а работа на холостом ходу стала ровнее.
Ирина М., Киев Записалась на диагностику клапанного механизма Peugeot Partner 1.6 16V с бензиновым двигателем TU5JP4, код NFU. После запуска двигатель несколько секунд работал шумно, появилась вибрация и периодические пропуски воспламенения. В сервисе считали ошибки блока управления, проверили свечи, катушку зажигания, форсунки, топливные коррекции, компрессию, давление масла и состояние ременного привода ГРМ. Мастера объяснили, что в двигателе TU5JP4 применяются гидравлические толкатели, поэтому периодическая механическая регулировка клапанных зазоров винтами или шайбами не предусмотрена. При подобных симптомах необходимо проверять качество и давление моторного масла, проходимость масляных каналов, состояние гидравлических толкателей и рабочих поверхностей распределительных валов. Источник шума локализовали без ненужной регулировки и необоснованной замены исправных деталей. После ремонта двигатель стал запускаться тише и стабильно работать на холостом ходу.
Сергей П., Киев Приехал на диагностику Peugeot Partner Tepee 1.6 VTi с бензиновым двигателем семейства EP6. После холодного запуска в верхней части двигателя был слышен металлический шум, а во время разгона ощущалась нестабильная тяга. Перед разборкой специалисты выполнили компьютерную диагностику, сравнили заданные и фактические фазы газораспределения, проверили топливные коррекции, давление масла, состояние цепи ГРМ, натяжителя и электромагнитных клапанов системы изменения фаз. Мне объяснили, что на двигателях EP6 применяется гидравлическая компенсация клапанных зазоров, поэтому стандартная регулировка винтами или подбором регулировочных шайб не выполняется. Основное внимание уделили системе смазки, гидравлическим элементам клапанного механизма, цепному приводу и механизму изменения фаз. После устранения обнаруженной неисправности двигатель стал тише запускаться и ровнее работать под нагрузкой.
Олег В., Киев Обратился с Peugeot Partner 1.2 PureTech 110 с бензиновым двигателем семейства EB2. Двигатель неровно работал после холодного запуска, периодически появлялись пропуски воспламенения и снизилась тяга. В сервисе сначала уточнили код двигателя по VIN, считали ошибки блока управления, проверили топливные коррекции, систему зажигания, герметичность впуска, компрессию и фазы газораспределения. Отдельно осмотрели состояние ремня ГРМ, работающего в масле, и проверили давление в системе смазки. После исключения неисправностей зажигания и топливной системы мастера измерили тепловые зазоры клапанов. Мне объяснили, что на двигателях семейства EB2 используются механические клапанные толкатели определенной толщины. Регулировочных винтов и гидрокомпенсаторов в этом механизме нет, поэтому при подтвержденном отклонении зазор восстанавливается подбором толкателя необходимого размера. Специалисты рассчитали требуемую толщину деталей и заменили только те толкатели, зазоры которых выходили за технические допуски. После сборки повторно проверили фазы ГРМ, компрессию и работу двигателя во всех режимах.
```
Отзывы владельцев Peugeot Partner
```
Андрей С., Киев
Обратился на проверку и регулировку клапанов Peugeot Partner 1.4 с бензиновым двигателем TU3JP, который также встречается под обозначением KFW. После холодного запуска появился выраженный металлический цокот в верхней части двигателя, а на холостом ходу периодически ощущалась небольшая вибрация. Перед снятием клапанной крышки мастера проверили систему зажигания, герметичность впуска, компрессию, состояние ремня ГРМ и уровень давления масла. После остывания двигателя измерили фактические тепловые зазоры впускных и выпускных клапанов. На нескольких клапанах значения выходили за технические допуски. Мне объяснили, что на восьмиклапанном двигателе TU3JP зазоры регулируются винтами коромысел с последующей фиксацией контргайками. После регулировки специалисты повторно проверили каждый зазор, установили новую прокладку клапанной крышки и запустили двигатель. Металлический цокот исчез, а работа на холостом ходу стала ровнее.
Ирина М., Киев
Записалась на диагностику клапанного механизма Peugeot Partner 1.6 16V с бензиновым двигателем TU5JP4, код NFU. После запуска двигатель несколько секунд работал шумно, появилась вибрация и периодические пропуски воспламенения. В сервисе считали ошибки блока управления, проверили свечи, катушку зажигания, форсунки, топливные коррекции, компрессию, давление масла и состояние ременного привода ГРМ. Мастера объяснили, что в двигателе TU5JP4 применяются гидравлические толкатели, поэтому периодическая механическая регулировка клапанных зазоров винтами или шайбами не предусмотрена. При подобных симптомах необходимо проверять качество и давление моторного масла, проходимость масляных каналов, состояние гидравлических толкателей и рабочих поверхностей распределительных валов. Источник шума локализовали без ненужной регулировки и необоснованной замены исправных деталей. После ремонта двигатель стал запускаться тише и стабильно работать на холостом ходу.
Сергей П., Киев
Приехал на диагностику Peugeot Partner Tepee 1.6 VTi с бензиновым двигателем семейства EP6. После холодного запуска в верхней части двигателя был слышен металлический шум, а во время разгона ощущалась нестабильная тяга. Перед разборкой специалисты выполнили компьютерную диагностику, сравнили заданные и фактические фазы газораспределения, проверили топливные коррекции, давление масла, состояние цепи ГРМ, натяжителя и электромагнитных клапанов системы изменения фаз. Мне объяснили, что на двигателях EP6 применяется гидравлическая компенсация клапанных зазоров, поэтому стандартная регулировка винтами или подбором регулировочных шайб не выполняется. Основное внимание уделили системе смазки, гидравлическим элементам клапанного механизма, цепному приводу и механизму изменения фаз. После устранения обнаруженной неисправности двигатель стал тише запускаться и ровнее работать под нагрузкой.
Олег В., Киев
``` Обратился с Peugeot Partner 1.2 PureTech 110 с бензиновым двигателем семейства EB2. Двигатель неровно работал после холодного запуска, периодически появлялись пропуски воспламенения и снизилась тяга. В сервисе сначала уточнили код двигателя по VIN, считали ошибки блока управления, проверили топливные коррекции, систему зажигания, герметичность впуска, компрессию и фазы газораспределения. Отдельно осмотрели состояние ремня ГРМ, работающего в масле, и проверили давление в системе смазки. После исключения неисправностей зажигания и топливной системы мастера измерили тепловые зазоры клапанов. Мне объяснили, что на двигателях семейства EB2 используются механические клапанные толкатели определенной толщины. Регулировочных винтов и гидрокомпенсаторов в этом механизме нет, поэтому при подтвержденном отклонении зазор восстанавливается подбором толкателя необходимого размера. Специалисты рассчитали требуемую толщину деталей и заменили только те толкатели, зазоры которых выходили за технические допуски. После сборки повторно проверили фазы ГРМ, компрессию и работу двигателя во всех режимах.
Мне понравился у вас уровень обслуживания и тактичность мастеров. Следующий автомобиль я тоже переведу на газ. Желаю коллективу СТО продолжать и в дальшейшем свое профессиональное развитие!
ЮрийДоктор, водительский стаж 18 лет.
Установкой доволен. Мастера сработали качественно, аккуратно. После монтажа с машиной проблем не было. Как и у предыдущей машины, наблюдается небольшое падение мощности. В целом все отлично, надеюсь, так будет и в дальнейшем.
НиколайВодитель, водительский стаж 14 лет.
Это уже четвертый мой автомобиль на газу. Все предыдущие переоборудовал тут же. Неудобстово того, что “запаска” хранится в гараже, перекрывается существенной экономией. Приятно отметить компетенцию мастеров и быстрое устранение мелких неполадок, которые иногда возникали.
ВладимирПредприниматель, водительский стаж 10 лет.
После первого перехода на газ стал постоянным пользователем газобаллонных систем. Сам занимаюсь автосервисом. Установкой и обслуживанием у вас полностью доволен, нареканий нет.
ВладимирПредприниматель, водительский стаж 17 лет. Видео о диагностике и регулировке клапанов Peugeot Partner
Видео о диагностике и регулировке клапанов Peugeot Partner
Запишитесь на обслуживание уже сегодня
Бесплатная консультация и расчёт стоимости. Перезвоним в течение 15 минут.
