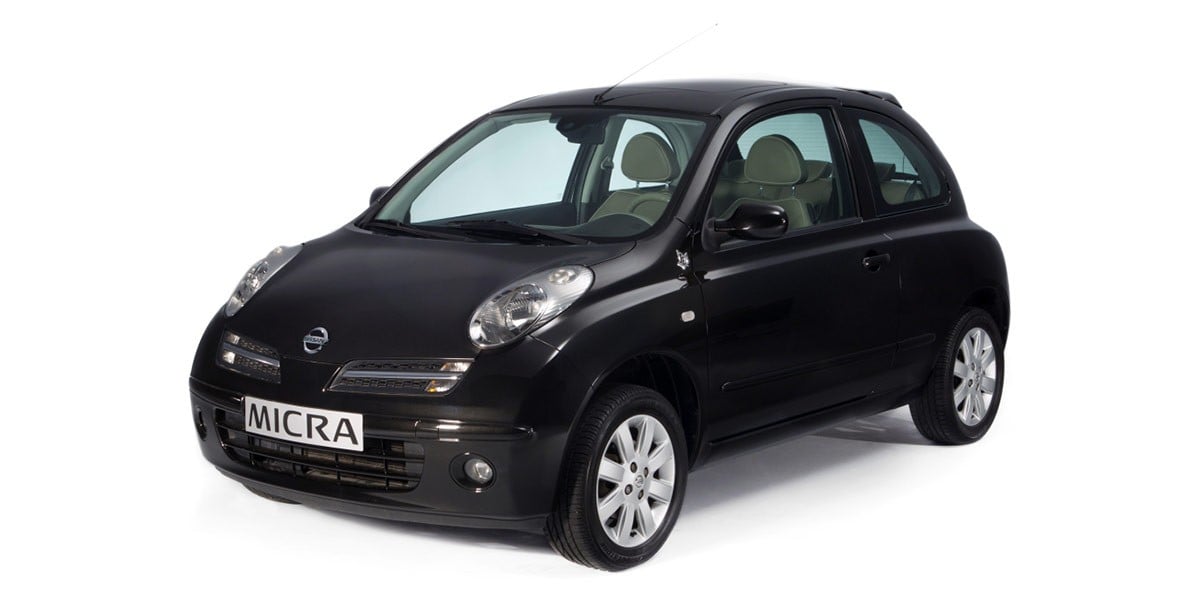

Регулировка клапанов Nissan Micra в Киеве

В сервисе Injector выполняется диагностика, проверка и регулировка клапанов на бензиновых Nissan Micra разных поколений. Обслуживаем автомобили Micra K11, K12, K13 и K14, а также привезенные из Японии Nissan March с бензиновыми двигателями семейств CG, CR и HR.

Перед началом работ обязательно определяем код двигателя по VIN и маркировке силового агрегата. Одинаковый объем двигателя не означает одинаковую конструкцию клапанного механизма: на разных поколениях Micra применяются регулировочные шайбы, механические толкатели прямого действия и различные процедуры доступа к распределительным валам.

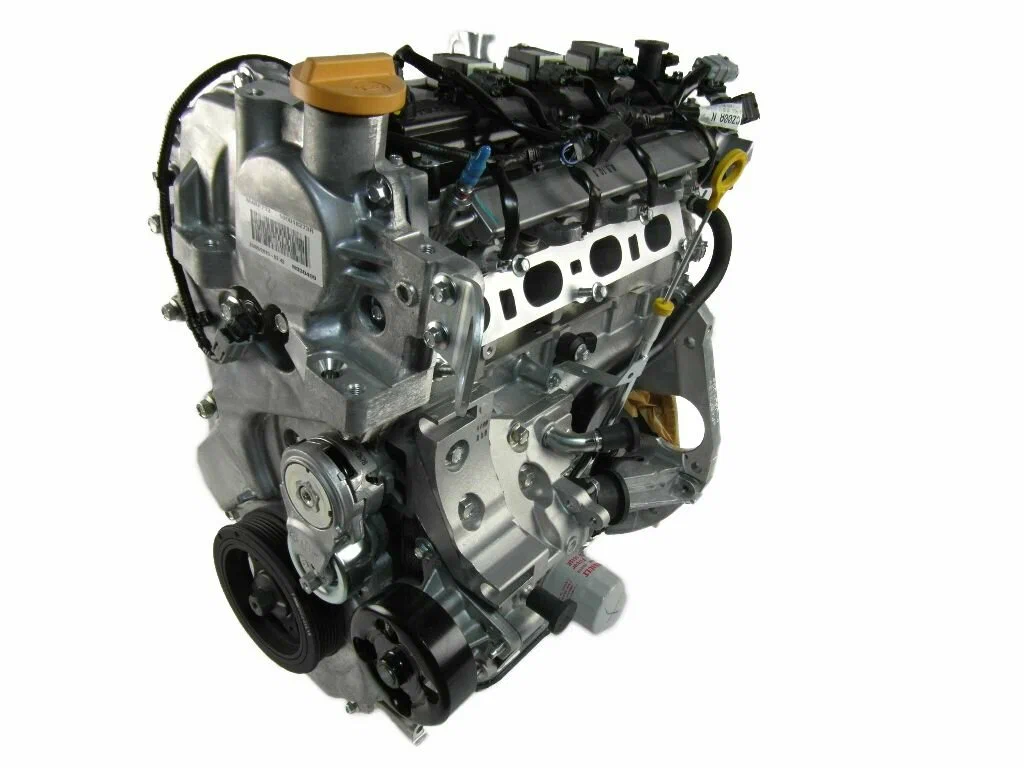

Nissan Micra K11 с двигателями CG10DE, CG13DE и CGA3DE

На втором поколении Nissan Micra применялись четырехцилиндровые бензиновые двигатели семейства CG с двумя распределительными валами и четырьмя клапанами на цилиндр. Наиболее распространены версии 1.0 CG10DE, 1.3 CG13DE и поздний двигатель 1.4 CGA3DE.

В этих моторах отсутствует автоматическая гидравлическая компенсация тепловых зазоров. Необходимое расстояние между кулачком распределительного вала и клапанным приводом обеспечивается регулировочными шайбами определенной толщины.

При проверке измеряется зазор каждого впускного и выпускного клапана. Если полученное значение не соответствует техническому допуску, мастер определяет толщину установленной шайбы и рассчитывает размер нового регулировочного элемента отдельно для каждого клапана.

Снимать двигатель или головку блока цилиндров для стандартной проверки обычно не требуется. Демонтаж головки необходим только при подтвержденной потере герметичности, повреждении седел, прогаре клапанов или выполнении капитального ремонта.

Nissan Micra K12 1.0, 1.2 и 1.4 с двигателями CR

На Micra K12 устанавливались двигатели CR10DE, CR12DE и CR14DE. Это четырехцилиндровые бензиновые моторы с цепным приводом ГРМ и механическими толкателями прямого действия.

Отдельные регулировочные шайбы и винты в верхней части клапанного привода не применяются. Если зазор вышел за допустимые пределы, необходимо установить цельный толкатель другой толщины.

Для выполнения регулировки снимаются распределительные валы, поэтому перед разборкой фиксируются фазы газораспределения и освобождается цепной привод. После установки новых толкателей распределительные валы и цепь монтируются по меткам, двигатель проворачивается вручную, а все зазоры измеряются повторно.

Использовать одинаковые зазоры для CR10DE, CR12DE и CR14DE нельзя. Значения зависят от кода двигателя, температуры во время измерения и редакции заводской технической документации.

Nissan Micra K12 1.6 с двигателем HR16DE

Двигатель HR16DE устанавливался на мощные версии Micra K12, включая Micra 160SR и отдельные комплектации Micra C+C. Несмотря на принадлежность к другому семейству, в клапанном приводе также используются механические толкатели, подбираемые по толщине.

На HR16DE уменьшение выпускных зазоров может происходить без отчетливого металлического стука. Поэтому при нестабильной работе, снижении компрессии или длительной эксплуатации автомобиля на газе недостаточно ориентироваться только на уровень шума двигателя.

Перед регулировкой проверяются компрессия, герметичность цилиндров, состояние цепи, натяжителя и системы изменения фаз газораспределения. Замена толкателей выполняется только после фактического измерения и подтверждения отклонения.

Nissan Micra K13 с двигателем HR12DE

Основным бензиновым двигателем европейской Micra K13 является трехцилиндровый HR12DE объемом 1.2 литра. В нем применяются два распределительных вала, цепной привод ГРМ и механические толкатели прямого действия.

Для проверки снимается клапанная крышка, после чего коленчатый вал устанавливается в предусмотренные технической процедурой положения. Щупом измеряются зазоры всех впускных и выпускных клапанов, а результаты записываются отдельно по каждому цилиндру.

Если значение вышло за пределы допуска, снимаются распределительные валы и извлекаются необходимые толкатели. Толщина новых элементов рассчитывается с учетом фактического зазора, номинального значения и размера ранее установленного толкателя.

Nissan Micra K13 DIG-S с двигателем HR12DDR

HR12DDR является отдельной модификацией трехцилиндрового двигателя, работающей по циклу Миллера и оснащенной механическим нагнетателем. Несмотря на одинаковый объем 1.2 литра, переносить на него технические значения и регулировочные данные обычного HR12DE нельзя.

Перед проверкой клапанов дополнительно диагностируются система наддува, привод нагнетателя, топливные коррекции и фактическая компрессия. Зазоры, температура измерения и размеры регулировочных элементов уточняются по VIN и документации конкретного двигателя HR12DDR.

Nissan March K13 с двигателем HR15DE

На автомобилях Nissan March, привезенных из Японии и других рынков, может встречаться бензиновый двигатель HR15DE объемом 1.5 литра. По конструкции и процедуре обслуживания он отличается от европейских трехцилиндровых HR12DE и HR12DDR.

Перед расчетом стоимости проверяем код двигателя, вариант головки блока цилиндров и доступность толкателей нужной толщины. Регулировка выполняется по техническим данным установленной модификации HR15DE, а не по параметрам европейской Micra 1.2.

Nissan Micra K14 с бензиновыми двигателями 0.9 и 1.0

На Micra K14 устанавливались атмосферные и турбированные трехцилиндровые двигатели разных семейств. Среди них встречаются 0.9 IG-T, атмосферный 1.0, турбированный 1.0 IG-T мощностью 92, 100 или 117 лошадиных сил и двигатель HR10DET.

Определять методику обслуживания только по надписи 1.0 IG-T нельзя. В разные годы выпуска применялись различные модификации двигателя, системы управления, турбонаддува и привода клапанов.

Для бензиновой Micra K14 производитель не устанавливает обязательную периодическую регулировку клапанов через одинаковый пробег. Проверка выполняется при увеличении клапанного шума, после ремонта головки блока цилиндров или при наличии диагностических признаков нарушения работы клапанного механизма.

Перед механическим вмешательством проверяем давление и состояние моторного масла, работу цепного привода, фазорегуляторов, топливных форсунок и навесного оборудования. Это необходимо, поскольку характерный звук трехцилиндрового двигателя или работа форсунок могут ошибочно восприниматься как неправильный клапанный зазор.

Почему код двигателя обязательно проверяется по VIN

Обозначения 1.0, 1.2 или 1.4 показывают только приблизительный рабочий объем и не определяют способ регулировки. Например, Micra K11 1.0 имеет двигатель CG10DE с регулировочными шайбами, а Micra K12 1.0 оснащается CR10DE с цельными механическими толкателями.

Аналогично отличаются двигатели Micra K13 1.2 HR12DE и 1.2 DIG-S HR12DDR. Они имеют разную конструкцию впуска, степень сжатия, рабочий цикл и отдельные технические данные клапанного механизма.

Проверка VIN позволяет определить:

• точный код и модификацию бензинового двигателя;
• тип клапанного привода и регулировочных элементов;
• допустимые значения впускных и выпускных зазоров;
• температуру двигателя, при которой проводится измерение;
• необходимость демонтажа распределительных валов;
• размеры и каталожные номера регулировочных деталей;
• последовательность установки цепи и проверки фаз ГРМ.

Обслуживание Nissan Micra с установленным ГБО

На бензиновых Nissan Micra с газобаллонным оборудованием особое внимание уделяется выпускным клапанам. При неправильной настройке газовой системы, бедной смеси или высокой температуре сгорания выпускной клапан и его седло могут работать с повышенной тепловой нагрузкой.

По мере износа рабочей фаски клапан глубже садится в седло, из-за чего механический зазор уменьшается. Такой процесс не всегда сопровождается металлическим цокотом, но может приводить к затрудненному запуску, снижению компрессии, пропускам воспламенения и повреждению выпускного клапана.

Перед регулировкой проверяем настройки ГБО, топливные коррекции, состояние свечей, систему зажигания, компрессию и герметичность цилиндров. Замена шайб или толкателей без устранения причины перегрева клапанов дает только временный результат.

Какие работы выполняются при обслуживании двигателя

В зависимости от поколения Nissan Micra и результатов диагностики обслуживание может включать:

• идентификацию бензинового двигателя по VIN;
• компьютерную диагностику и анализ пропусков воспламенения;
• измерение компрессии и проверку герметичности цилиндров;
• локализацию металлического шума в верхней части двигателя;
• демонтаж клапанной крышки и измерение всех зазоров;
• проверку состояния кулачков распределительных валов и толкателей;
• расчет толщины регулировочных шайб или механических толкателей;
• демонтаж и установку распределительных валов;
• восстановление и контроль фаз газораспределения;
• повторное измерение зазоров после сборки;
• проверку запуска, холостого хода и отсутствия утечек масла.

Регулировка выполняется только при подтвержденном отклонении. Если все впускные и выпускные зазоры соответствуют техническим требованиям конкретного двигателя, заменять регулировочные шайбы или толкатели не требуется.

Регулировка клапанов Nissan Micra начинается не со снятия клапанной крышки, а с идентификации бензинового двигателя и предварительной диагностики. На разных поколениях Micra применяются разные способы восстановления тепловых зазоров: на двигателях семейства CG используются регулировочные шайбы, а на моторах CR и HR устанавливаются механические толкатели требуемой толщины.

Одинаковый объем двигателя не гарантирует одинаковую конструкцию клапанного механизма. Поэтому перед началом работ проверяем VIN, код двигателя, год выпуска автомобиля и техническую процедуру, предусмотренную для конкретной модификации Nissan Micra.

1. Определение кода бензинового двигателя

На первом этапе определяется точный код установленного двигателя. Это необходимо для выбора допустимых значений впускных и выпускных зазоров, температуры измерения, способа разборки клапанного механизма и регулировочных деталей.

На Nissan Micra могут встречаться следующие основные варианты:

• Micra K11 — CG10DE, CG13DE и CGA3DE;
• Micra K12 — CR10DE, CR12DE, CR14DE и HR16DE;
• Micra K13 — HR12DE и HR12DDR;
• Nissan March K13 — отдельные версии с HR15DE;
• Micra K14 — бензиновые двигатели 0.9 и 1.0 разных семейств.

Использовать допуски от похожего по объему двигателя нельзя. Например, Micra K11 1.0 с двигателем CG10DE и Micra K12 1.0 с мотором CR10DE имеют разные конструкции регулировочных элементов и разные процедуры выполнения работ.

2. Предварительная диагностика двигателя

Металлический цокот, нестабильный холостой ход или снижение тяги не всегда связаны с неправильными клапанными зазорами. Перед механическим вмешательством необходимо исключить другие неисправности, способные создавать похожие симптомы.

В зависимости от состояния автомобиля диагностика может включать:

• считывание ошибок блока управления двигателем;
• анализ счетчиков пропусков воспламенения;
• проверку краткосрочных и долгосрочных топливных коррекций;
• диагностику свечей и катушек зажигания;
• проверку герметичности впускной системы;
• измерение компрессии в цилиндрах;
• тест герметичности цилиндров;
• проверку цепи ГРМ, натяжителя и фаз газораспределения;
• локализацию источника постороннего шума.

Если причина нестабильной работы находится в системе зажигания, впрыске, приводе ГРМ или негерметичности впуска, необоснованная регулировка клапанов не выполняется.

3. Подготовка двигателя к измерению

Клапанный зазор изменяется вместе с температурой деталей двигателя. Поэтому измерение проводится при температуре, предусмотренной технической документацией конкретного мотора. Для одних двигателей процедура выполняется после полного охлаждения, для других предусмотрены значения на прогретом двигателе.

Перед началом работ фиксируется температура двигателя и подбираются правильные технические данные. Сравнивать зазор, измеренный на холодном моторе, с нормативом для прогретого двигателя нельзя.

Автомобиль устанавливается на рабочее место, отключаются необходимые электрические разъемы и снимаются элементы, ограничивающие доступ к клапанной крышке. В зависимости от модификации это могут быть воздуховоды, катушки зажигания, кронштейны проводки и отдельные элементы впускной системы.

4. Демонтаж клапанной крышки

Перед снятием клапанной крышки очищается прилегающая поверхность, чтобы песок, пыль и другие загрязнения не попали внутрь головки блока цилиндров. После демонтажа оценивается состояние уплотнения, свечных колодцев и внутренних поверхностей двигателя.

Одновременно проверяются:

• наличие отложений и масляного шлама;
• состояние кулачков распределительных валов;
• рабочие поверхности толкателей;
• наличие следов перегрева или недостаточной смазки;
• положение цепи и видимых элементов привода ГРМ;
• состояние прокладки клапанной крышки.

Если обнаруживается износ кулачка, повреждение толкателя или нарушение подачи масла, одной регулировкой зазора проблема не устраняется. В таком случае сначала определяется причина повреждения деталей.

5. Установка распределительных валов в положение измерения

Коленчатый вал последовательно проворачивается за штатный крепеж в направлении нормального вращения двигателя. Для каждого измеряемого клапана кулачок распределительного вала устанавливается так, чтобы его рабочая часть не давила на толкатель.

Зазор измеряется на базовой окружности кулачка. Проворачивать двигатель стартером во время измерения нельзя, поскольку невозможно точно зафиксировать положение распределительного вала и безопасно контролировать клапанный механизм.

Порядок измерения зависит от количества цилиндров и конструкции двигателя. На четырехцилиндровых моторах семейств CG, CR и HR16 последовательно проверяются шестнадцать клапанов, а на трехцилиндровых HR12DE и HR12DDR — двенадцать клапанов.

6. Измерение тепловых зазоров

Фактический зазор измеряется набором калиброванных щупов между кулачком распределительного вала и регулировочным элементом. Щуп должен проходить с равномерным небольшим сопротивлением, без свободного люфта и без чрезмерного усилия.

Результат записывается отдельно для каждого клапана. В рабочей карте указываются:

• номер цилиндра;
• впускной или выпускной клапан;
• измеренный зазор;
• допустимый диапазон;
• толщина установленной шайбы или толкателя;
• расчетная толщина нового элемента.

Решение о регулировке принимается только после измерения всех клапанов. Если значения находятся в пределах технического допуска, менять шайбы или механические толкатели не требуется.

7. Оценка полученных результатов

Увеличенный зазор обычно проявляется металлическим цокотом и повышенной ударной нагрузкой на кулачок, толкатель и торец клапана. При значительном отклонении может изменяться фактическая продолжительность открытия клапана и ухудшаться наполнение цилиндра.

Уменьшенный зазор часто не вызывает отчетливого шума, но является более опасным для выпускных клапанов. После прогрева клапан может перестать полностью прилегать к седлу, из-за чего снижается компрессия и ухудшается отвод тепла от рабочей фаски.

Если зазор практически отсутствует и тест герметичности показывает утечку через клапан, сначала оценивается состояние клапана и седла. Установка более тонкого регулировочного элемента не всегда восстанавливает герметичность уже поврежденного клапана.

8. Регулировка двигателей Nissan Micra K11

На бензиновых двигателях CG10DE, CG13DE и CGA3DE тепловой зазор регулируется подбором шайб. Для каждого клапана учитываются фактический зазор, толщина установленной шайбы и требуемое номинальное значение.

Расчет выполняется отдельно для каждой позиции. В общем виде толщина новой шайбы определяется с учетом толщины установленной детали, измеренного зазора и целевого значения, предусмотренного для конкретного двигателя.

При наличии предусмотренного технической процедурой инструмента толкатель прижимается, после чего регулировочная шайба извлекается и заменяется без полного демонтажа распределительного вала. Если состояние механизма или комплектация двигателя не позволяют выполнить замену таким способом, объем разборки определяется отдельно.

Шлифовать регулировочные шайбы вручную не рекомендуется. Нарушение плоскости, твердости или качества поверхности может привести к ускоренному износу шайбы, толкателя и кулачка распределительного вала.

9. Регулировка Nissan Micra K12 с двигателями CR

На двигателях CR10DE, CR12DE и CR14DE отдельные верхние регулировочные шайбы не применяются. Зазор задается толщиной рабочей части цельного механического толкателя.

После измерения определяется толщина установленного толкателя и рассчитывается размер новой детали. Если необходима замена, снимаются распределительные валы и освобождаются соответствующие элементы цепного привода ГРМ.

Перед разборкой фиксируется положение коленчатого и распределительных валов. Цепь и натяжитель необходимо удерживать в предусмотренном положении, чтобы не допустить смещения фаз или падения цепи внутрь передней крышки двигателя.

После демонтажа распределительных валов толкатели раскладываются строго по своим позициям. Переставлять детали между клапанами без предварительного измерения и расчета нельзя, даже если визуально они выглядят одинаково.

10. Регулировка двигателей семейства HR

На бензиновых HR16DE, HR12DE, HR12DDR и отдельных HR15DE также применяются механические толкатели, толщина которых определяет клапанный зазор. Для выполнения регулировки подбирается толкатель с требуемой толщиной головки.

Процедура включает измерение всех клапанов, определение толщины установленных деталей, расчет новых толкателей и демонтаж распределительных валов. На двигателях с системой изменения фаз дополнительно контролируется положение фазорегуляторов и цепного привода.

HR12DE и HR12DDR имеют одинаковый рабочий объем 1.2 литра, но являются разными модификациями. Использовать для них одинаковые допуски, регулировочные детали или порядок разборки без проверки заводской документации нельзя.

11. Особенности Nissan Micra K14

На Micra K14 устанавливались бензиновые двигатели разных производителей и семейств, включая атмосферные и турбированные версии. Поэтому способ проверки и возможность механической корректировки определяются только после идентификации двигателя по VIN.

Для K14 нельзя использовать универсальное описание регулировки по обозначению 0.9 IG-T или 1.0 IG-T. Сначала уточняются код силового агрегата, конструкция клапанного привода и предусмотренная производителем процедура обслуживания.

При появлении цокота дополнительно проверяются моторное масло, давление в системе смазки, привод ГРМ, фазорегуляторы, форсунки и навесное оборудование. Разборка клапанного механизма выполняется только после подтверждения, что звук действительно связан с его компонентами.

12. Установка новых шайб или толкателей

Новые регулировочные элементы подбираются по результатам расчета, а не приблизительно. Перед установкой проверяются маркировка, фактическая толщина и состояние рабочей поверхности каждой детали.

Толкатели устанавливаются в соответствующие направляющие с использованием чистого моторного масла. Распределительные валы монтируются в правильном положении, а опоры затягиваются в установленной последовательности и с предусмотренным моментом.

Использование чрезмерного усилия или неправильной последовательности затяжки может привести к повреждению опор распределительного вала, деформации постели или заклиниванию вала. Поэтому сборка выполняется по техническим данным конкретного двигателя.

13. Восстановление фаз газораспределения

После установки распределительных валов восстанавливается цепной привод ГРМ. Проверяется взаимное положение коленчатого вала, распределительных валов, звездочек и фазорегуляторов.

Натяжитель устанавливается и освобождается только после правильного размещения цепи. Затем коленчатый вал проворачивается вручную на предусмотренное количество оборотов и повторно проверяется положение фаз.

Если при ручном проворачивании появляется нехарактерное сопротивление, запускать двигатель нельзя. Сначала необходимо повторно проверить фазы и убедиться, что клапаны не соприкасаются с поршнями.

14. Повторное измерение клапанных зазоров

После установки новых регулировочных элементов каждый измененный зазор измеряется повторно. Также контролируются остальные клапаны, поскольку после монтажа распределительных валов и затяжки опор фактические значения могут незначительно измениться.

Регулировка считается выполненной правильно только тогда, когда все впускные и выпускные клапаны находятся в пределах допуска для конкретного двигателя и заданной температуры измерения.

Если полученное значение остается за пределами нормы, выполняется повторный расчет и устанавливается регулировочный элемент другой толщины. Оставлять зазор на границе или за пределами допуска без согласования нельзя.

15. Установка клапанной крышки

Перед сборкой очищаются сопрягаемые поверхности и оценивается состояние прокладки клапанной крышки. Затвердевшее, деформированное или поврежденное уплотнение заменяется.

В предусмотренных производителем местах наносится герметик. Избыточное количество герметика не используется, поскольку его частицы могут попасть в масляные каналы и нарушить смазку клапанного механизма.

Крепеж клапанной крышки затягивается равномерно и с установленным моментом. Чрезмерная затяжка может деформировать пластиковую крышку, повредить прокладку или сорвать резьбу в головке блока цилиндров.

16. Контроль двигателя после сборки

После завершения работ проверяется уровень моторного масла и выполняется первый запуск. В течение первых минут контролируются давление масла, стабильность холостого хода, отсутствие утечек и посторонних механических звуков.

После прогрева оцениваются:

• стабильность запуска и холостого хода;
• отсутствие пропусков воспламенения;
• работа двигателя при повышении оборотов;
• отсутствие течи масла из-под клапанной крышки;
• отсутствие ошибок фаз газораспределения;
• соответствие топливных коррекций нормальному режиму;
• отсутствие постороннего шума клапанного механизма.

При необходимости проводится повторная компьютерная диагностика и контрольная поездка. Если до ремонта была снижена компрессия, после выполнения работ измерения могут повторяться для оценки герметичности клапанов.

Нужно ли снимать двигатель для регулировки клапанов Nissan Micra

Для стандартной проверки и регулировки клапанных зазоров на распространенных бензиновых Nissan Micra снимать двигатель обычно не требуется. Работы выполняются через верхнюю часть моторного отсека с демонтажем клапанной крышки и, при необходимости, распределительных валов.

Снятие головки блока цилиндров требуется не для обычной регулировки, а при подтвержденном прогаре клапана, повреждении седла, недостаточной герметичности цилиндра, деформации головки или другом внутреннем механическом дефекте.

Регулировка клапанов Nissan Micra с ГБО

На автомобилях с газобаллонным оборудованием особое внимание уделяется выпускным клапанам. При неправильном составе смеси или чрезмерной тепловой нагрузке выпускной клапан может глубже садиться в седло, из-за чего механический зазор постепенно уменьшается.

Регулировка без проверки настройки ГБО может дать только временный результат. Поэтому дополнительно анализируются бензиновые и газовые топливные коррекции, работа системы зажигания, температура смеси под нагрузкой, компрессия и герметичность цилиндров.

Если зазоры восстановлены, но газовая система продолжает работать на неправильной смеси, процесс износа клапанов и седел может продолжиться. После механических работ важно устранить причину повышенной тепловой нагрузки.

Что входит в регулировку клапанов Nissan Micra

Полный объем работ зависит от поколения автомобиля и кода бензинового двигателя. Стандартная процедура может включать:

• определение кода двигателя по VIN;
• предварительную диагностику и локализацию шума;
• демонтаж элементов, ограничивающих доступ;
• снятие клапанной крышки;
• измерение каждого впускного и выпускного зазора;
• составление карты результатов;
• измерение установленных шайб или толкателей;
• расчет толщины новых регулировочных элементов;
• демонтаж и установку распределительных валов при необходимости;
• контроль и восстановление фаз ГРМ;
• повторное измерение после регулировки;
• установку клапанной крышки с проверкой уплотнений;
• контроль запуска, холостого хода и герметичности после сборки.

Окончательный объем работ определяется после идентификации двигателя и измерения фактических зазоров. Если все значения соответствуют техническим требованиям Nissan, регулировочные шайбы или толкатели не заменяются.
