Регулировка клапанов Nissan Almera в Киеве

Обслуживаем бензиновые Nissan Almera разных поколений, включая Almera N15, N16, Almera Classic B10 и Almera G15. Перед началом работ обязательно определяем точный код двигателя, поскольку под названием Nissan Almera выпускались автомобили с разными силовыми агрегатами и принципиально отличающейся конструкцией клапанного механизма.

На двигателях семейств GA и QG применяются механические клапанные зазоры, которые при подтверждённом отклонении восстанавливаются подбором регулировочных шайб. На двигателях SR20DE и K4M используются гидравлические элементы клапанного привода, поэтому стандартная регулировка тепловых зазоров для них не предусмотрена. При появлении постороннего шума на таких моторах проводится диагностика системы смазки, гидрокомпенсаторов, распределительных валов и привода ГРМ.

Nissan Almera N15 с двигателями GA14DE и GA16DE

Наиболее распространённые бензиновые версии Nissan Almera N15 оснащались двигателями GA14DE объёмом 1.4 литра и GA16DE объёмом 1.6 литра. Это рядные четырёхцилиндровые моторы с двухвальной головкой блока цилиндров и механическим клапанным приводом.

Между кулачком распределительного вала и клапанным толкателем должен сохраняться предусмотренный производителем тепловой зазор. Его величина определяется толщиной установленной регулировочной шайбы. Гидрокомпенсаторов, автоматически устраняющих зазор, на GA14DE и GA16DE нет.

Во время проверки измеряем каждый впускной и выпускной клапан, фиксируем фактические значения и сравниваем их с техническими данными конкретного двигателя. Если обнаружено отклонение, измеряем толщину установленной шайбы и рассчитываем размер нового элемента отдельно для каждого клапана.

При наличии предусмотренного инструмента регулировочные шайбы можно заменить без демонтажа распределительных валов. Дополнительная разборка требуется при повреждении кулачков, толкателей, опор распределительных валов или проведении ремонта головки блока цилиндров.

Nissan Almera N15 GTI с двигателем SR20DE

На спортивную Nissan Almera N15 GTI устанавливался двухлитровый бензиновый двигатель SR20DE. Его нельзя обслуживать по методике моторов семейства GA. В клапанном приводе SR20DE применяются гидравлические элементы, поэтому периодический подбор регулировочных шайб не выполняется.

Если после запуска появляется металлический стук, проверяем уровень, вязкость и состояние моторного масла, давление в системе смазки и скорость заполнения гидравлических элементов. Дополнительно оцениваем состояние цепи ГРМ, натяжителя, распределительных валов и контактных поверхностей клапанного механизма.

Замена гидравлических элементов выполняется только после подтверждения их неисправности. Похожий шум могут создавать цепь, натяжитель, форсунки, выпускной коллектор или навесное оборудование, поэтому начинать ремонт с необоснованной разборки головки блока цилиндров неправильно.

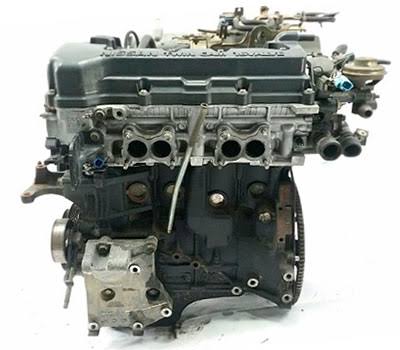

Nissan Almera N16 с двигателями QG15DE и QG18DE

Бензиновые Nissan Almera N16 оснащались двигателями QG15DE объёмом 1.5 литра и QG18DE объёмом 1.8 литра. Оба мотора используют механические клапанные толкатели и сменные регулировочные шайбы.

Проверка начинается с идентификации двигателя и определения требуемой температуры измерения. После снятия клапанной крышки последовательно измеряем зазор каждого клапана. Полученные результаты записываются отдельно, поскольку величина отклонения и требуемая толщина новой шайбы могут различаться даже в пределах одного цилиндра.

Для замены шайбы толкатель утапливается специальным приспособлением. Затем извлекается установленный элемент, а его реальная толщина проверяется микрометром. Ориентироваться только на маркировку старой шайбы нельзя, поскольку она может быть плохо читаемой или не соответствовать фактическому размеру после длительной эксплуатации.

После установки новых элементов коленчатый вал проворачивается вручную, а все скорректированные зазоры измеряются повторно. Одновременно контролируем состояние цепи ГРМ, натяжителя и поверхностей кулачков распределительных валов.

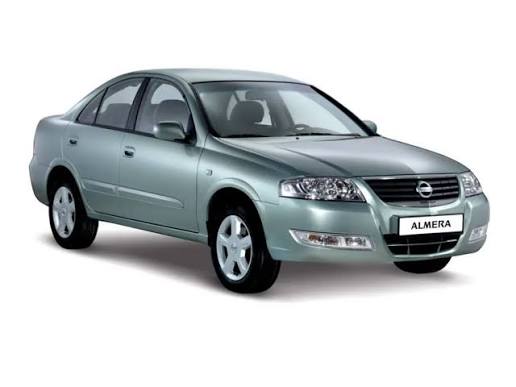

Nissan Almera Classic B10 с двигателем QG16DE

Nissan Almera Classic B10 оснащалась бензиновым двигателем QG16DE объёмом 1.6 литра. По конструкции клапанного механизма он относится к семейству QG и имеет механическую регулировку тепловых зазоров сменными шайбами.

На QG16DE нет регулировочных винтов, которые можно просто ослабить или подтянуть. Если зазор не соответствует допуску, необходимо определить толщину установленной шайбы, выполнить расчёт и подобрать новый элемент подходящего размера.

Особое внимание уделяем выпускным клапанам. При уменьшении зазора клапан после прогрева может закрываться не полностью. Это ухудшает герметичность цилиндра и отвод тепла от рабочей фаски, постепенно увеличивая риск повреждения клапана и седла.

Если обнаружены низкая компрессия или значительная негерметичность цилиндра, одной регулировки может быть недостаточно. В таком случае выполняется дополнительная диагностика головки блока цилиндров и определяется необходимость её ремонта.

Nissan Almera G15 с двигателем K4M

Nissan Almera G15 оснащалась бензиновым двигателем K4M объёмом 1.6 литра. Этот мотор отличается от двигателей GA и QG наличием гидравлических компенсаторов, которые автоматически поддерживают контакт между распределительными валами и клапанным приводом.

Плановое измерение и регулировка тепловых зазоров шайбами на K4M не предусмотрены. Если двигатель работает с металлическим цокотом, проверяем уровень и состояние масла, давление в системе смазки, чистоту масляных каналов, гидрокомпенсаторы, рычаги клапанного привода и распределительные валы.

Отдельно проверяем ременной привод ГРМ и правильность фаз газораспределения. Посторонний шум может быть связан не с гидрокомпенсаторами, а с роликами, водяным насосом, фазорегулятором, генератором или компрессором кондиционера.

Использовать присадки или более вязкое масло вместо диагностики не рекомендуется. Если гидравлический элемент повреждён механически или не получает достаточного давления масла, изменение вязкости не устраняет причину неисправности.

Редкие и привезённые версии Nissan Almera

В разных регионах под названием Nissan Almera продавались автомобили с дополнительными бензиновыми двигателями, включая GA15DE и моторы семейства HR. Такие версии могут встречаться среди автомобилей, ввезённых из других стран.

На двигателях семейства HR обычно применяются механические толкатели прямого действия, толщина которых определяет клапанный зазор. При подтверждённом отклонении для замены толкателей требуется демонтировать распределительные валы и частично разобрать цепной привод ГРМ.

Определять методику только по рабочему объёму, году выпуска или названию модели нельзя. До расчёта стоимости проверяем VIN, код силового агрегата, конструкцию головки блока цилиндров и заводскую процедуру для конкретной модификации.

Как определяется необходимый объём работ

До снятия клапанной крышки проводим первичную диагностику и определяем, действительно ли симптомы связаны с клапанным механизмом. Металлический шум может возникать из-за цепи или ремня ГРМ, натяжителей, фазорегулятора, форсунок, выпускного коллектора и навесного оборудования.

Нестабильный запуск, вибрация и пропуски воспламенения также могут быть вызваны неисправностью свечей, катушек, форсунок, негерметичностью впуска, загрязнением дроссельной заслонки или неправильными топливными коррекциями.

При необходимости выполняем:

• компьютерную диагностику блока управления двигателем;
• проверку кодов и счётчиков пропусков воспламенения;
• анализ краткосрочных и долгосрочных топливных коррекций;
• измерение компрессии в цилиндрах;
• проверку герметичности цилиндров;
• контроль давления моторного масла;
• проверку цепного или ременного привода ГРМ;
• локализацию источника постороннего шума.

На двигателях с механическим клапанным приводом регулировку выполняем только после измерения всех зазоров. Если значения находятся в пределах технических допусков, менять шайбы или толкатели не требуется. На моторах с гидрокомпенсаторами вместо механической регулировки диагностируем систему смазки и состояние гидравлических элементов.

Регулировка клапанов Nissan Almera начинается не со снятия клапанной крышки, а с идентификации бензинового двигателя и предварительной диагностики. На Almera разных поколений применяются моторы с различной конструкцией клапанного привода: на двигателях семейств GA и QG предусмотрены механические зазоры и регулировочные шайбы, тогда как на K4M используются гидрокомпенсаторы и обычная ручная регулировка не выполняется.

До начала работ проверяем VIN, поколение автомобиля, маркировку двигателя и техническую процедуру для конкретной модификации. Использовать одинаковые допуски, температуру измерения и порядок разборки для GA14DE, GA16DE, QG15DE, QG16DE и QG18DE нельзя.

1. Первичная диагностика двигателя

Металлический цокот, нестабильный холостой ход, затруднённый запуск или снижение тяги не всегда связаны с неправильными клапанными зазорами. Похожие симптомы могут возникать при неисправности цепи или ремня ГРМ, натяжителя, фазорегулятора, топливных форсунок, свечей, катушек зажигания, системы смазки и навесного оборудования.

Перед разборкой в зависимости от симптомов выполняются:

• компьютерная диагностика блока управления двигателем;
• проверка кодов и счётчиков пропусков воспламенения;
• анализ краткосрочных и долгосрочных топливных коррекций;
• проверка свечей и катушек зажигания;
• измерение компрессии в цилиндрах;
• тест герметичности цилиндров при сниженной компрессии;
• проверка состояния привода ГРМ;
• локализация источника постороннего шума.

Если диагностика показывает, что причина неисправности не связана с клапанным механизмом, необоснованная регулировка не выполняется.

2. Определение конструкции клапанного механизма

После идентификации двигателя определяется способ обслуживания клапанного привода. На Nissan Almera N15 с двигателями GA14DE и GA16DE, Almera N16 с моторами QG15DE и QG18DE, а также Almera Classic B10 с двигателем QG16DE тепловой зазор зависит от толщины регулировочной шайбы.

На этих двигателях нет регулировочных винтов, которые можно просто ослабить или подтянуть. Если зазор вышел за допустимый диапазон, необходимо измерить установленную шайбу, рассчитать требуемую толщину и подобрать новый регулировочный элемент.

На Nissan Almera G15 с двигателем K4M применяются гидрокомпенсаторы. Они автоматически устраняют рабочий зазор, поэтому измерение и подбор регулировочных шайб для этого мотора не предусмотрены. При цокоте диагностируются давление масла, масляные каналы, гидравлические элементы, рычаги клапанного привода и распределительные валы.

3. Подготовка двигателя к измерению

Тепловые зазоры измеряются при температуре, указанной в технической документации конкретного двигателя. Нельзя использовать данные для холодного двигателя при проверке прогретого мотора или наоборот: расширение деталей головки блока цилиндров влияет на полученный результат.

Для доступа снимаются элементы, мешающие демонтажу клапанной крышки. Рабочая зона очищается, чтобы грязь не попала в головку блока цилиндров. После снятия крышки осматриваются распределительные валы, толкатели, регулировочные шайбы, масляные каналы и доступные элементы привода ГРМ.

Если на кулачках или толкателях обнаружены задиры, раковины, выраженная выработка или следы перегрева, установка другой шайбы не должна использоваться как способ скрыть механический износ. Сначала определяется причина повреждения.

4. Измерение всех клапанных зазоров

Коленчатый вал последовательно проворачивается в положения, при которых кулачки проверяемых клапанов направлены от толкателей и не создают на них нагрузку. Зазор между кулачком распределительного вала и регулировочным элементом измеряется набором щупов.

Результат записывается отдельно для каждого впускного и выпускного клапана. Проверять только один клапан, возле которого предположительно слышен шум, неправильно. В одном двигателе одновременно могут присутствовать увеличенные, уменьшенные и полностью нормальные зазоры.

Полученные значения сравниваются не с универсальной таблицей, а с техническими данными конкретного кода двигателя и температуры проверки. Если все зазоры находятся в пределах допуска, регулировочные шайбы не меняются.

5. Расчёт толщины регулировочных шайб

Для каждого клапана с отклонением фиксируются три значения:

• фактически измеренный тепловой зазор;
• толщина установленной регулировочной шайбы;
• требуемое значение зазора по технической документации.

Толщина новой шайбы рассчитывается отдельно для каждого клапана. Установка слишком толстой детали уменьшит зазор, а слишком тонкой увеличит его. Поэтому подбирать шайбы приблизительно, только по внешнему виду или устанавливать одинаковые элементы на несколько клапанов нельзя.

Маркировка снятой шайбы дополнительно проверяется микрометром. После длительной эксплуатации нанесённое обозначение может быть плохо читаемым, а фактическая толщина рабочей поверхности может отличаться из-за износа или предыдущего вмешательства.

6. Замена регулировочных элементов

На двигателях GA14DE, GA16DE, QG15DE, QG16DE и QG18DE регулировочная шайба устанавливается на клапанном толкателе. При наличии предусмотренного специального инструмента толкатель утапливается и фиксируется, после чего старая шайба извлекается и заменяется рассчитанной деталью.

Необходимость снятия распределительных валов зависит от конструкции двигателя, состояния деталей, доступности специального инструмента и объёма дополнительных работ. Если распределительные валы или элементы привода ГРМ демонтировались, при сборке обязательно восстанавливаются правильные фазы газораспределения и соблюдаются предусмотренные моменты и последовательность затяжки.

Толкатели и другие контактные детали нельзя менять местами без необходимости. Каждый элемент имеет собственную рабочую поверхность, которая при эксплуатации прирабатывается к определённому кулачку и посадочному месту.

7. Повторное измерение после регулировки

Установка рассчитанных шайб не завершает регулировку. После монтажа деталей коленчатый вал проворачивается вручную, клапанный механизм возвращается в контрольные положения, а все скорректированные зазоры измеряются повторно.

Если результат не соответствует допуску, толщина регулировочного элемента пересчитывается. Регулировка считается выполненной правильно только после инструментального подтверждения каждого изменённого зазора.

При вмешательстве в привод ГРМ дополнительно проверяются положение коленчатого и распределительных валов, совпадение установочных меток, натяжение цепи или ремня и отсутствие механического контакта при ручном проворачивании двигателя.

8. Сборка клапанного механизма

Перед установкой клапанной крышки очищаются её посадочная поверхность и сопрягаемая поверхность головки блока цилиндров. Проверяется состояние прокладки, уплотнений свечных колодцев и других доступных резиновых элементов.

Повреждённая или затвердевшая прокладка заменяется. Герметик наносится только в местах и количестве, предусмотренных технической процедурой. Избыточный слой герметика может попасть внутрь двигателя и ограничить прохождение масла по каналам.

После установки крышки крепёж затягивается в правильной последовательности без чрезмерного усилия. Перетяжка может деформировать крышку, повредить резьбу или стать причиной последующей утечки масла.

9. Проверка двигателя после запуска

После окончательной сборки запускаем двигатель и контролируем:

• стабильность запуска и холостого хода;
• наличие постороннего шума в клапанном механизме;
• герметичность клапанной крышки;
• отсутствие ошибок и пропусков воспламенения;
• топливные коррекции и работу двигателя после прогрева;
• состояние привода ГРМ после выполненной разборки.

Исчезновение металлического звука само по себе не является единственным критерием правильной регулировки. Результат подтверждается повторным измерением зазоров и стабильной работой двигателя после сборки.

Когда одной регулировки недостаточно

Если уменьшенный зазор длительное время не позволял выпускному клапану полностью закрываться, его рабочая фаска и седло могли получить повреждения. В таком случае установка другой шайбы может восстановить измеряемый зазор, но не устранит негерметичность камеры сгорания.

При низкой компрессии, утечке через клапаны или следах перегрева проводится дополнительная проверка герметичности цилиндров. Если подтверждено повреждение клапана или седла, требуется снятие и ремонт головки блока цилиндров.

После ремонта головки, замены клапанов, обработки седел или установки других толкателей тепловые зазоры измеряются и регулируются заново, поскольку положение клапанов относительно распределительных валов изменяется.

Как обслуживается Nissan Almera с двигателем K4M

Для двигателя K4M понятие стандартной регулировки клапанов неприменимо. Гидрокомпенсаторы автоматически поддерживают беззазорный контакт деталей клапанного привода во время работы двигателя.

При продолжительном цокоте после запуска проверяются уровень, состояние и соответствие моторного масла, давление в системе смазки, загрязнение масляных каналов и работоспособность гидрокомпенсаторов. Дополнительно осматриваются рычаги клапанного привода, кулачки распределительных валов и ременной привод ГРМ.

Замена масла, применение присадок или установка новых гидрокомпенсаторов без проверки давления смазки не гарантируют устранения неисправности. Сначала необходимо определить причину, по которой гидравлические элементы не поддерживают рабочий контакт.

От чего зависит продолжительность и стоимость работ

Объём регулировки зависит от поколения Nissan Almera, кода двигателя, количества зазоров с отклонениями, состояния регулировочных шайб и толкателей, необходимости вмешательства в привод ГРМ и доступности деталей требуемой толщины.

Окончательный перечень работ определяется после диагностики и измерения всех клапанных зазоров. Если значения соответствуют техническим допускам, клиент оплачивает проверку, а необоснованная замена регулировочных элементов не выполняется.
