Регулировка клапанов Land Rover Freelander в Киеве

Цена регулировки клапанов Land Rover Freelander

Цена диагностики и регулировки клапанов Land Rover Freelander зависит от поколения автомобиля, точного кода бензинового двигателя, конструкции клапанного привода, сложности доступа к головке блока цилиндров, количества клапанов с неправильными зазорами и объема сопутствующих работ. Устанавливать одинаковую стоимость для всех бензиновых версий Land Rover Freelander технически неправильно.

На Freelander первого и второго поколения применялись бензиновые двигатели с разной системой компенсации клапанных зазоров. Моторы 1.8 K-Series и 2.5 KV6 оснащены саморегулирующимися гидравлическими толкателями, поэтому стандартная механическая регулировка для них не предусмотрена. На двигателе 3.2 i6 B6324S гидравлическая компенсация используется на впускной стороне, а зазоры выпускных клапанов регулируются подбором механических толкателей. На турбированном 2.0 Si4 204PT тепловые зазоры впускных и выпускных клапанов задаются механическими толкателями фиксированной толщины.

На первом этапе определяется точный двигатель по VIN, маркировке силового агрегата, году выпуска и рынку первоначальной поставки автомобиля. Затем проводится диагностика, позволяющая установить, связаны ли металлический цокот, пропуски воспламенения, снижение компрессии, затрудненный запуск, потеря мощности или нестабильный холостой ход с клапанным механизмом.

Регулировка клапанов Land Rover Freelander выполняется только после измерения фактических тепловых зазоров на двигателях, конструкция которых предусматривает такую процедуру. Пробег, наличие шума или установленное ГБО сами по себе не являются основанием для замены толкателей или разборки газораспределительного механизма.

Каким бензиновым двигателям Land Rover Freelander нужна регулировка клапанов

Необходимость механической регулировки зависит от конструкции конкретного двигателя. Определять процедуру только по рабочему объему, мощности или поколению автомобиля нельзя: у бензиновых моторов Freelander применяются полностью гидравлический, комбинированный и полностью механический варианты клапанного привода.

Перечень двигателей отличается в зависимости от рынка поставки и года выпуска. В Северной Америке Freelander второго поколения продавался под названием LR2, а состав силовых агрегатов отличался от европейских версий. Перед использованием технических данных необходимо проверить VIN, код двигателя и маркировку на силовом агрегате.

Регулировка клапанов Land Rover Freelander первого поколения

Первое поколение Land Rover Freelander L314 выпускалось с бензиновыми двигателями 1.8 K-Series и 2.5 KV6. Оба мотора используют гидравлическую компенсацию клапанных зазоров. Поэтому стандартная процедура с измерением щупом и подбором регулировочных шайб или толкателей для исправного двигателя не применяется.

Land Rover Freelander 1.8 K-Series 18K4F

Двигатель 1.8 K-Series имеет четыре цилиндра, шестнадцать клапанов, два распределительных вала и ременный привод ГРМ. Клапаны приводятся непосредственно через легкие саморегулирующиеся гидравлические толкатели. Рабочий зазор автоматически компенсируется давлением моторного масла, поэтому ручная регулировка не требуется и конструктивно не предусмотрена.

Если после холодного запуска или на прогретом двигателе появляется цокот, необходимо проверить уровень, качество и соответствие моторного масла, давление в системе смазки, масляный фильтр, подачу масла к головке блока, состояние гидротолкателей и кулачков распределительных валов. Также проверяются ремень ГРМ, натяжной механизм и навесное оборудование, поскольку их шум может ошибочно восприниматься как стук клапанов.

Замена неисправного гидротолкателя, восстановление подачи масла или ремонт распределительного вала являются ремонтом клапанного механизма, а не регулировкой тепловых зазоров. Устанавливать на 18K4F значения зазоров от другого двигателя технически недопустимо.

Land Rover Freelander 2.5 V6 KV6 25K4F

Бензиновый двигатель KV6 имеет шесть цилиндров, двадцать четыре клапана и четыре распределительных вала. На всех клапанах применяются саморегулирующиеся гидравлические толкатели, работающие непосредственно от кулачков распределительных валов. Плановая ручная регулировка зазоров для этого мотора не требуется и невозможна без изменения конструкции деталей.

При металлическом шуме в верхней части KV6 проверяются давление и подача масла, состояние гидротолкателей, распределительных валов и их опорных поверхностей. Дополнительно диагностируются передний и задние ремни привода распределительных валов, ролики, натяжители и механизм изменения геометрии впускного коллектора. Шум заслонок впускной системы KV6 может быть похож на клапанный цокот.

Неровный холостой ход, снижение мощности и пропуски воспламенения на KV6 нельзя автоматически связывать с клапанными зазорами. Перед разборкой проверяются свечи, катушки, форсунки, герметичность впуска, компрессия, фазы газораспределения и работа впускного коллектора.

Регулировка клапанов Land Rover Freelander 2

На бензиновых Freelander 2 L359 устанавливались атмосферный двигатель 3.2 i6 семейства B6324S и турбированный 2.0 Si4 GTDi 204PT. Конструкция их клапанного привода различается. На 3.2 механический зазор предусмотрен только на выпускной стороне, а на 2.0 Si4 механические толкатели применяются для впускных и выпускных клапанов.

Land Rover Freelander 2 3.2 i6 B6324S

Рядный шестицилиндровый двигатель 3.2 i6 оснащен двумя распределительными валами, цепным приводом ГРМ, системой изменения фаз и системой переключения профиля впускного распределительного вала CPS. Впускные клапаны приводятся двухсоставными гидравлическими толкателями, которые одновременно компенсируют износ и изменяют высоту подъема клапанов. Нормальный тепловой зазор на впускной стороне автоматически поддерживается гидравлически.

Выпускной распределительный вал воздействует на механические толкатели. Для выпускных клапанов предусмотрен нормируемый холодный зазор. Если измеренное значение выходит за допустимый диапазон, корректировка выполняется подбором толкателя соответствующей толщины. Регулировочных винтов и контргаек в конструкции нет.

Проверка выполняется на холодном двигателе после получения доступа к клапанному механизму. Измеряются все выпускные зазоры, результаты фиксируются по цилиндрам и клапанам. Для замены толкателей требуется снять выпускной распределительный вал, сохранить расположение исправных деталей, подобрать необходимые размеры и после сборки повторно измерить зазоры.

При жалобах на шум впускной стороны отдельно проверяются давление масла, гидравлические элементы CPS, электромагнитные клапаны управления, масляные каналы, фазы газораспределения и состояние цепного привода. Пытаться регулировать впускные клапаны подбором обычных механических толкателей неправильно.

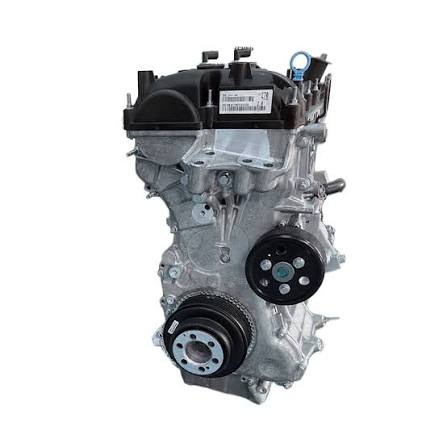

Land Rover Freelander 2 2.0 Si4 GTDi 204PT

Турбированный двигатель 2.0 Si4 204PT имеет непосредственный впрыск топлива, два распределительных вала, цепной привод ГРМ и систему изменения фаз газораспределения. В клапанном приводе используются механические толкатели фиксированной толщины. Тепловые зазоры впускных и выпускных клапанов измеряются щупами при положении кулачка на базовой окружности.

Если фактический зазор выходит за допустимый диапазон, снимаются распределительные валы, определяется толщина установленных толкателей и рассчитывается размер новых деталей. После установки восстанавливаются фазы цепного привода ГРМ и выполняется повторное измерение каждого отрегулированного клапана.

Характерный звук форсунок непосредственного впрыска и топливного насоса высокого давления можно ошибочно принять за клапанный цокот. Перед снятием клапанной крышки необходимо локализовать источник шума, проверить давление масла, цепь, натяжитель, фазорегуляторы, управляющие клапаны, ТНВД, форсунки и навесное оборудование.

Когда проверять клапаны Land Rover Freelander

Единого интервала механической регулировки для всех бензиновых Land Rover Freelander не существует. На 1.8 K-Series и 2.5 KV6 периодическая регулировка не предусмотрена. На 3.2 i6 проверяются выпускные зазоры, а на 2.0 Si4 — впускные и выпускные, если имеются диагностические основания или выполнялся ремонт головки блока цилиндров.

Проверка клапанного механизма особенно актуальна при следующих обстоятельствах:

• появился постоянный металлический цокот в верхней части двигателя;
• история технического обслуживания неизвестна;
• автомобиль приобретен с большим пробегом;
• снизилась компрессия в одном или нескольких цилиндрах;
• появились повторяющиеся пропуски воспламенения;
• двигатель плохо запускается в холодном или прогретом состоянии;
• возникли вибрации и нестабильный холостой ход;
• снизилась мощность двигателя;
• автомобиль длительно эксплуатируется на ГБО;
• выполнялся ремонт головки блока цилиндров;
• менялись клапаны, седла, толкатели или распределительные валы;
• ремонтировался ременный или цепной привод ГРМ;
• двигатель подвергался серьезному перегреву.

Наличие одного из перечисленных признаков не означает, что регулировка требуется автоматически. Сначала проводится диагностика. На 3.2 i6 и 2.0 Si4 измеряются фактические механические зазоры. Если значения соответствуют заводским допускам, толкатели не заменяются.

Как проверяются клапанные зазоры Land Rover Freelander

Измерение механических клапанных зазоров выполняется на холодном двигателе при температуре, предусмотренной ремонтной документацией. Проверка сразу после поездки даст неправильный результат из-за теплового расширения головки блока, клапанов, распределительных валов и толкателей.

Перед началом работ определяется точный код двигателя. Затем снимаются элементы, ограничивающие доступ к клапанной крышке или корпусу распределительных валов. Объем разборки зависит от двигателя и компоновки моторного отсека.

После получения доступа осматриваются:

• кулачки и опорные поверхности распределительных валов;
• механические или гидравлические толкатели;
• состояние масла внутри головки блока;
• наличие загрязнений и лаковых отложений;
• ремень или цепь привода ГРМ;
• натяжители, ролики и направляющие;
• фазорегуляторы и управляющие масляные клапаны;
• элементы системы CPS на двигателе 3.2 i6;
• подача масла к гидравлическим элементам клапанного механизма.

На двигателе 3.2 i6 измеряются выпускные клапанные зазоры. Впускные клапаны имеют гидравлическую компенсацию, поэтому стандартное измерение и подбор обычных механических толкателей для них не выполняются. На 2.0 Si4 проверяются все впускные и выпускные клапаны.

Коленчатый вал последовательно устанавливается в предусмотренные ремонтной документацией положения. Проверяемый клапан должен быть полностью закрыт, а кулачок распределительного вала располагаться на базовой окружности. Зазор измеряется набором калиброванных щупов, а полученный результат записывается отдельно для каждого клапана.

Измерять только клапаны цилиндра, по которому блок управления зафиксировал пропуски воспламенения, неправильно. Проверяется вся механически регулируемая группа клапанов, поскольку изменение зазоров происходит неравномерно.

Как регулируются клапаны Land Rover Freelander

На двигателях Freelander с механическими клапанными зазорами регулировочные винты и контргайки не применяются. Необходимый зазор восстанавливается подбором механических толкателей соответствующей толщины.

На 3.2 i6 регулируется выпускная сторона. После измерения снимается выпускной распределительный вал, определяется размер установленного толкателя и рассчитывается толщина новой детали. Впускные гидравлические толкатели системы CPS не регулируются таким способом.

На 2.0 Si4 процедура выполняется для впускных и выпускных клапанов. До снятия распределительных валов необходимо измерить и записать все зазоры. Затем считывается маркировка или измеряется фактическая толщина толкателей, рассчитываются новые размеры и устанавливаются детали нужной размерной группы.

В общую процедуру входят:

1. идентификация двигателя по VIN и маркировке;
2. полное охлаждение двигателя;
3. компьютерная диагностика при наличии жалоб на работу мотора;
4. получение доступа к клапанному механизму;
5. осмотр распределительных валов и толкателей;
6. измерение всех механически нормируемых зазоров;
7. фиксация расположения деталей и полученных значений;
8. снятие распределительного вала при необходимости замены толкателей;
9. расчет и подбор толкателей нужной толщины;
10. восстановление фаз газораспределения;
11. повторное измерение отрегулированных зазоров;
12. установка клапанной крышки с исправными уплотнениями;
13. контроль запуска и работы двигателя после сборки.

Регулировка считается завершенной только после повторного измерения. Если после установки распределительного вала зазор не соответствует нормативу, размер толкателя пересчитывается и деталь заменяется повторно.

Нужно ли снимать двигатель для регулировки клапанов Land Rover Freelander

Для обычной диагностики и проверки клапанного механизма снимать двигатель или головку блока цилиндров не требуется. Работы выполняются при установленном на автомобиле силовом агрегате.

Объем разборки зависит от двигателя. На 1.8 K-Series и 2.5 KV6 при диагностике гидротолкателей может потребоваться снятие клапанной крышки и элементов, ограничивающих доступ к распределительным валам. На 3.2 i6 для измерения и замены выпускных толкателей снимаются элементы впуска, клапанная крышка и выпускной распределительный вал. На 2.0 Si4 при корректировке зазоров демонтируются распределительные валы и выполняются работы с цепным приводом ГРМ.

Снятие головки блока требуется, если диагностика выявила прогар клапана, повреждение седла, деформацию рабочей фаски, износ направляющей втулки или другую механическую негерметичность камеры сгорания.

Металлический цокот после холодного запуска

Цокот в верхней части двигателя часто воспринимается как главный признак неправильных клапанных зазоров. Однако источник звука необходимо определять с учетом конструкции конкретного бензинового двигателя Land Rover Freelander.

На 1.8 K-Series и 2.5 KV6 кратковременный или постоянный цокот может быть связан с задержкой заполнения гидротолкателей маслом, их износом, недостаточным давлением масла, загрязнением масляных каналов или повреждением кулачков распределительных валов. Механическая регулировка зазоров на этих двигателях проблему не решает.

На 3.2 i6 увеличенный зазор выпускного клапана способен создавать выраженный механический звук. На впускной стороне похожий шум может возникать из-за гидравлических толкателей CPS, управляющих клапанов или нарушения подачи масла. На 2.0 Si4 причиной цокота могут быть увеличенные механические зазоры, но рабочий шум непосредственного впрыска также хорошо слышен.

Похожий шум могут создавать:

• бензиновые форсунки;
• топливный насос высокого давления на 2.0 Si4;
• ремень, цепь, натяжители, ролики или направляющие ГРМ;
• фазорегуляторы;
• управляющие масляные клапаны;
• система CPS двигателя 3.2 i6;
• недостаточное давление моторного масла;
• механизм изменения геометрии впуска KV6;
• негерметичный выпускной коллектор;
• генератор, компрессор кондиционера и ролики навесного оборудования.

Источник шума сначала локализуется, после чего определяется необходимость снятия клапанной крышки, измерения механических зазоров или диагностики гидравлических элементов.

Уменьшенный тепловой зазор

Уменьшенный механический зазор особенно опасен, поскольку часто не сопровождается выраженным металлическим стуком. После полного прогрева клапан может перестать нормально прилегать к седлу.

Возможными признаками уменьшенных зазоров на двигателях 3.2 i6 и 2.0 Si4 являются:

• затрудненный запуск прогретого двигателя;
• вибрация на холостом ходу;
• повторяющиеся пропуски воспламенения;
• снижение тяги;
• падение компрессии;
• неравномерная работа отдельных цилиндров;
• увеличение топливных коррекций;
• ухудшение работы после полного прогрева;
• повышенная температура выпускных газов.

При полностью закрытом клапане часть тепла передается от рабочей фаски к седлу и головке блока. Если выпускной клапан не садится на седло, отвод тепла ухудшается, а температура рабочей поверхности возрастает.

Продолжительная эксплуатация с уменьшенным выпускным зазором может привести к повреждению клапана и седла, снижению компрессии и необходимости ремонта головки блока цилиндров. Если рабочая фаска уже получила механическое повреждение, обычная замена толкателя проблему не устранит.

Увеличенный тепловой зазор

При увеличенном механическом зазоре детали клапанного привода взаимодействуют с ударом. Это повышает шум и нагрузку на кулачки распределительного вала, поверхности толкателей и торцы клапанов.

Клапан начинает открываться немного позже и закрывается раньше, чем предусмотрено профилем кулачка. В результате уменьшается фактическая продолжительность открытия, ухудшается наполнение или очистка цилиндра и может снижаться мощность двигателя.

Продолжительная эксплуатация с большим зазором способна ускорить износ деталей клапанного механизма. Постоянный металлический цокот нельзя пытаться устранять более вязким маслом или присадками без определения точной причины.

Проверка после ремонта головки блока цилиндров

Измерение механических клапанных зазоров обязательно после ремонта головки блока двигателей 3.2 i6 и 2.0 Si4. На 3.2 проверяется выпускная сторона, на 2.0 Si4 — впускные и выпускные клапаны.

Проверка необходима после:

• замены впускных или выпускных клапанов;
• притирки клапанов;
• обработки или замены седел;
• замены механических толкателей;
• замены распределительного вала;
• установки другой головки блока цилиндров;
• восстановления двигателя после нарушения фаз ГРМ.

После обработки рабочей фаски или седла клапан может глубже расположиться в головке блока. Из-за этого прежний толкатель перестает обеспечивать необходимый тепловой зазор.

На 1.8 K-Series и 2.5 KV6 после ремонта головки проверяются состояние, чистота и работоспособность гидравлических толкателей. Ручная установка зазоров щупом для этих двигателей не применяется.

Проверка после перегрева двигателя

После серьезного перегрева Land Rover Freelander необходимо проверить компрессию, герметичность цилиндров, состояние прокладки и геометрию головки блока. Для двигателя 1.8 K-Series особенно важно исключить нарушение герметичности системы охлаждения и повреждение головки блока.

Высокая температура может привести к деформации головки, повреждению клапанов и седел, нарушению герметичности камеры сгорания и изменению механических зазоров на двигателях 3.2 i6 и 2.0 Si4.

Простая регулировка не устранит прогар клапана, деформацию рабочей фаски или повреждение седла. Если во время проверки герметичности воздух выходит через впускной или выпускной тракт, может потребоваться снятие и ремонт головки блока цилиндров.

Регулировка клапанов Land Rover Freelander с ГБО

Длительная эксплуатация Land Rover Freelander на газе является дополнительным основанием контролировать состояние клапанов, герметичность цилиндров и качество топливной смеси. Наличие ГБО не означает, что регулировку нужно выполнять без предварительного измерения.

На 1.8 K-Series и 2.5 KV6 установлен гидравлический клапанный привод. Монтаж ГБО не превращает эти двигатели в моторы с ручной регулировкой. При снижении компрессии необходимо проверять герметичность клапанов, состояние седел и работоспособность гидротолкателей.

На 3.2 i6 особое внимание уделяется выпускным зазорам. На 2.0 Si4 контролируются впускные и выпускные зазоры, однако газовая система для двигателя с непосредственным впрыском должна быть совместима с его топливной аппаратурой и корректно дозировать бензиновую составляющую.

Основное значение имеют качество настройки газовой системы, состав смеси под нагрузкой, производительность редуктора и форсунок, состояние системы зажигания и температура выпускных газов.

Особое внимание необходимо автомобилям со следующими проблемами:

• бедная газовая смесь;
• неправильные топливные коррекции;
• недостаточная производительность редуктора;
• просадка давления газа под нагрузкой;
• медленные или изношенные газовые форсунки;
• пропуски воспламенения;
• перегрев двигателя;
• постоянная эксплуатация на высоких оборотах и под большой нагрузкой.

По мере износа рабочей фаски и седла клапан может глубже располагаться в головке блока. На механическом клапанном приводе при этом зазор постепенно уменьшается, а характерный металлический стук обычно не возникает.

Единого сокращенного интервала проверки для всех Land Rover Freelander с ГБО не существует. Периодичность определяется по конструкции двигателя, состоянию головки блока, качеству настройки газа, пробегу на ГБО и результатам предыдущей диагностики.

Почему перед регулировкой нужна диагностика

Металлический шум, вибрация, снижение мощности или пропуски воспламенения сами по себе не подтверждают нарушение тепловых зазоров.

Перед снятием клапанной крышки могут выполняться:

• компьютерная диагностика блока управления двигателем;
• анализ кодов и счетчиков пропусков воспламенения;
• проверка краткосрочных и долгосрочных топливных коррекций;
• проверка свечей и катушек зажигания;
• диагностика бензиновых форсунок;
• проверка давления топлива;
• диагностика топливного насоса высокого давления на 2.0 Si4;
• поиск подсоса воздуха во впускном тракте;
• измерение компрессии;
• проверка герметичности цилиндров;
• контроль давления моторного масла;
• проверка фактических фаз газораспределения;
• осмотр ременного или цепного привода ГРМ;
• проверка фазорегуляторов и системы CPS;
• диагностика механизма изменения геометрии впуска KV6;
• локализация источника постороннего шума.

Нестабильная работа Land Rover Freelander может быть вызвана неисправными свечами, катушками, форсунками, подсосом воздуха, недостаточным давлением топлива, неправильными фазами ГРМ, неисправностью гидротолкателя, системой CPS, впускным коллектором KV6 или механической негерметичностью цилиндра.

Если диагностика не подтверждает связь неисправности с клапанным механизмом, необоснованная регулировка и замена исправных деталей не выполняются.

Что входит в стоимость работ

Указанные цены относятся к стоимости работ. Прокладки клапанных крышек, герметик, уплотнения, крепеж, механические или гидравлические толкатели, распределительные валы, элементы ременного или цепного привода ГРМ, моторное масло и другие необходимые детали оплачиваются отдельно.

В первичную диагностику может входить локализация источника шума, считывание ошибок, анализ пропусков воспламенения, проверка топливных коррекций, измерение компрессии и оценка состояния привода ГРМ.

В проверку механических клапанных зазоров входит получение доступа к клапанному механизму, снятие клапанной крышки, последовательная установка распределительных валов в необходимые положения, измерение нормируемых зазоров и сравнение результатов с техническими данными конкретного двигателя.

Стоимость восстановления зазоров рассчитывается отдельно после измерения. На 3.2 i6 может потребоваться снятие выпускного распределительного вала и подбор выпускных толкателей. На 2.0 Si4 снимаются распределительные валы, подбираются впускные или выпускные толкатели, восстанавливаются фазы цепного привода ГРМ и выполняется повторный контроль.

Если обнаружены прогар клапана, повреждение седла, износ направляющей втулки, деформация рабочей фаски или негерметичность головки блока цилиндров, стоимость ремонта рассчитывается отдельно. Обычная замена толкателя не устраняет механическое повреждение клапана или седла.

Окончательная цена диагностики и регулировки клапанов Land Rover Freelander определяется после идентификации двигателя, первичной проверки и измерения фактических зазоров. Если значения соответствуют заводским допускам, клиент оплачивает только выполненную проверку и заранее согласованные диагностические работы.

Особенности привезенных Land Rover Freelander

Land Rover Freelander поставлялся на европейский, британский, североамериканский и другие рынки. Второе поколение в Северной Америке продавалось под названием Land Rover LR2. Набор двигателей, мощность, экологическое исполнение, система управления и расположение отдельных элементов могут отличаться.

Определять процедуру обслуживания только по объему двигателя, году выпуска или мощности в регистрационных документах неправильно.

Перед расчетом стоимости проверяются:

• VIN автомобиля;
• поколение и кузов Land Rover Freelander;
• рынок первоначальной поставки;
• год выпуска;
• точный код бензинового двигателя;
• наличие турбонаддува;
• тип системы впрыска топлива;
• конструкция впускного и выпускного клапанного привода;
• состояние ременного или цепного привода ГРМ;
• наличие систем изменения фаз и подъема клапанов;
• способ компенсации или восстановления теплового зазора;
• заводская процедура измерения;
• доступность толкателей нужной толщины;
• наличие и тип ГБО.

Такой подход исключает применение значений от другого двигателя, необоснованную разборку, неправильную регулировку и замену исправных деталей.
