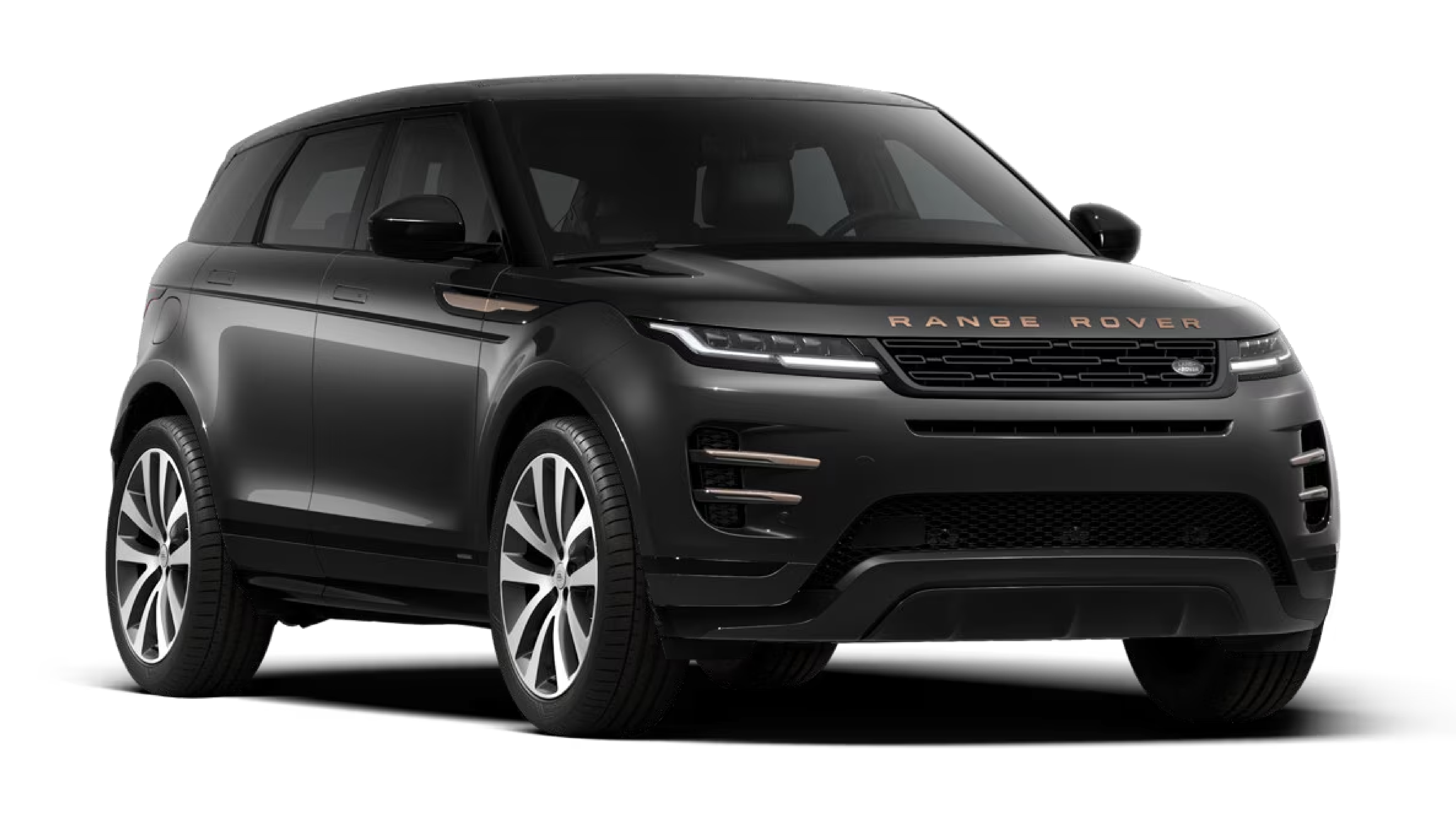

Регулировка клапанов Range Rover Evoque в Киеве
Запишитесь онлайн или по телефону — бесплатно проконсультируем и рассчитаем стоимость.
Цена регулировки клапанов Land Rover Evoque
Цена диагностики и регулировки клапанов Land Rover Range Rover Evoque зависит от поколения автомобиля, точного кода бензинового двигателя, конструкции клапанного привода, сложности доступа к головке блока цилиндров и объёма сопутствующих работ. Устанавливать одинаковую стоимость для всех бензиновых версий Evoque технически неправильно.
На Range Rover Evoque применялись две принципиально разные группы бензиновых двигателей. Ранний турбированный 2.0 Si4 GTDi использует механические элементы клапанного привода, поэтому при подтверждённом отклонении тепловые зазоры восстанавливаются подбором толкателей. Более поздние двигатели семейства Ingenium имеют сложный гидравлический и электрогидравлический клапанный привод, для которого стандартная периодическая регулировка подбором толкателей не предусмотрена.
На первом этапе определяется точный двигатель по VIN, маркировке силового агрегата, году выпуска и рынку первоначальной поставки автомобиля. Затем проводится диагностика, позволяющая установить, связаны ли металлический цокот, пропуски воспламенения, снижение компрессии, затруднённый запуск, потеря мощности или нестабильный холостой ход именно с клапанным механизмом.
Регулировка клапанов Range Rover Evoque выполняется только после измерения фактических тепловых зазоров на двигателе 2.0 Si4 GTDi и подтверждения их отклонения от заводских допусков. Пробег, наличие шума или установленное ГБО сами по себе не являются основанием для замены толкателей или разборки газораспределительного механизма.
| Услуга | Цена |
|---|---|
| Первичная диагностика клапанного механизма Range Rover Evoque | от 800 грн |
| Проверка тепловых зазоров двигателя 2.0 Si4 GTDi | от 650 грн |
| Подбор и замена механических толкателей 2.0 Si4 GTDi | индивидуальный расчёт |
| Диагностика клапанного привода бензинового двигателя Ingenium | от 800 грн |
| Проверка компрессии и герметичности цилиндров Range Rover Evoque | от 650 грн |
Каким бензиновым двигателям Range Rover Evoque нужна регулировка клапанов
Необходимость механической регулировки определяется конструкцией конкретного двигателя. Ориентироваться только на рабочий объём, мощность или поколение автомобиля нельзя: под обозначением 2.0 Si4 на Evoque встречаются как ранний двигатель GTDi, так и более поздний бензиновый Ingenium с принципиально другим клапанным приводом.
| Поколение Range Rover Evoque | Бензиновый двигатель | Конструкция клапанного привода | Нужна ли регулировка |
|---|---|---|---|
| Evoque I L538, ранние версии | 2.0 Si4 GTDi 204PT | Механические толкатели фиксированной толщины | Зазоры измеряются и при подтверждённом отклонении корректируются подбором толкателей |
| Evoque I L538, версии с 2018 модельного года | 2.0 Ingenium Si4 240 и 290, семейство AJ200P | Гидравлические элементы и электрогидравлическое управление подъёмом впускных клапанов | Стандартная периодическая механическая регулировка не предусмотрена |
| Evoque II L551 | 2.0 Ingenium P200, P250 и P300 | Гидравлический и электрогидравлический клапанный привод | Регулировка подбором толкателей в рамках планового обслуживания не выполняется |
| Evoque II L551 | 1.5 Ingenium P160 и P300e, семейство AJ20P3 | Клапанный привод семейства Ingenium с гидравлическими управляющими элементами | Плановая ручная регулировка клапанных зазоров не предусмотрена |
Перечень двигателей, мощность и коммерческие обозначения отличаются в зависимости от рынка поставки и года выпуска. Перед использованием технических данных необходимо проверить VIN, код двигателя и маркировку на силовом агрегате.
Регулировка клапанов Range Rover Evoque первого поколения
Первое поколение Range Rover Evoque L538 выпускалось с двумя разными бензиновыми двигателями объёмом 2,0 литра. На ранних автомобилях устанавливался 2.0 Si4 GTDi семейства 204PT. С 2018 модельного года на отдельных рынках появились собственные бензиновые двигатели Jaguar Land Rover семейства Ingenium. Несмотря на одинаковый рабочий объём и обозначение Si4, конструкция их клапанного механизма различается.

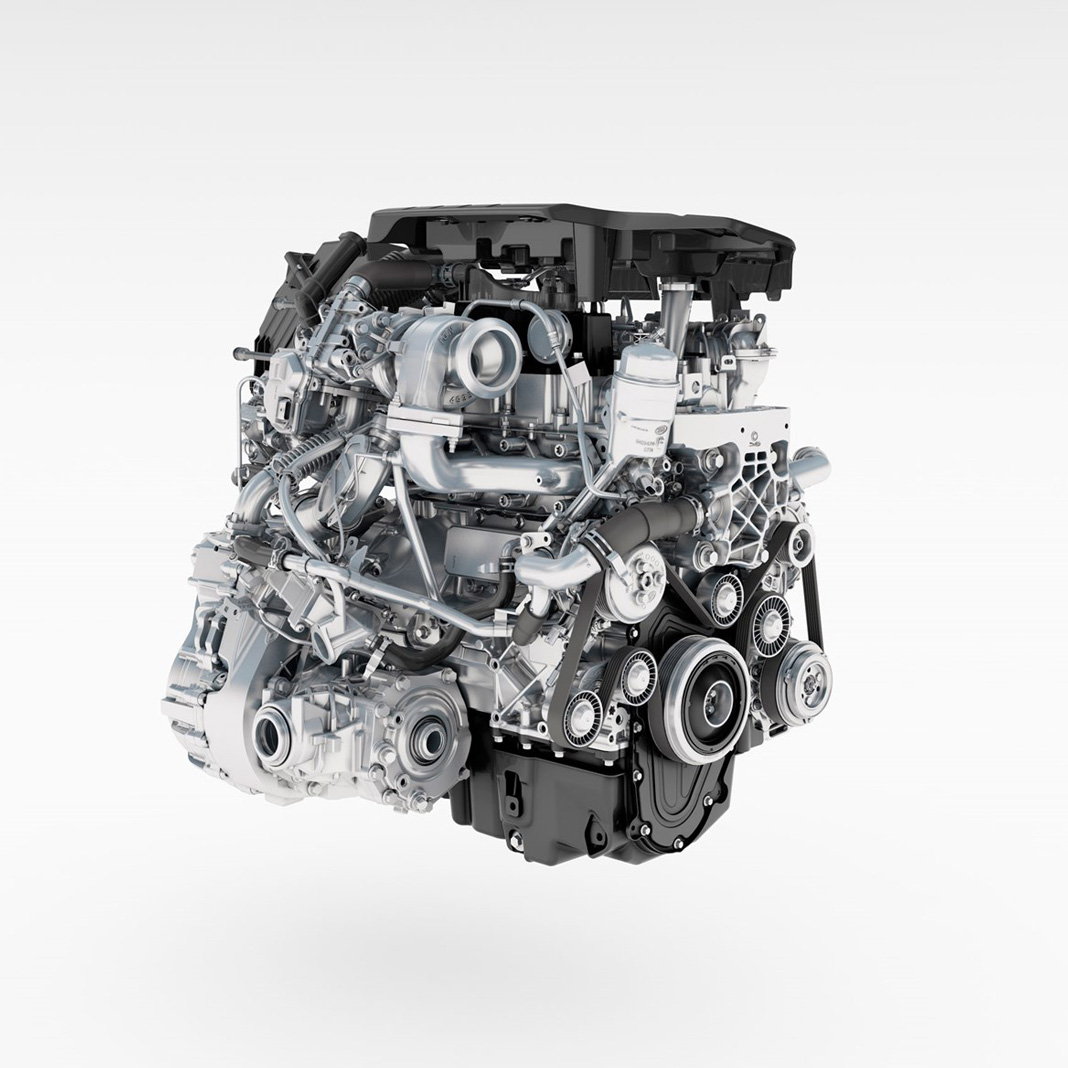

Range Rover Evoque 2.0 Si4 GTDi 204PT
Турбированный двигатель 2.0 Si4 GTDi имеет непосредственный впрыск топлива, два распределительных вала, цепной привод ГРМ и независимое изменение фаз на впуске и выпуске. В клапанном приводе применяются механические толкатели фиксированной толщины. Тепловые зазоры измеряются между кулачками распределительных валов и толкателями при расположении кулачка на базовой окружности.
Если фактический зазор выходит за заводской диапазон, снимаются распределительные валы, определяется толщина установленных толкателей и рассчитывается размер новых деталей. После установки восстанавливаются фазы цепного привода ГРМ и выполняется повторное измерение каждого отрегулированного клапана.
Характерный рабочий звук форсунок непосредственного впрыска и топливного насоса высокого давления можно ошибочно принять за клапанный цокот. Перед снятием клапанной крышки необходимо локализовать источник шума, проверить давление масла, цепь, натяжитель, фазорегуляторы, управляющие клапаны, ТНВД, форсунки и навесное оборудование.
Range Rover Evoque 2.0 Ingenium Si4
На поздних версиях первого поколения устанавливались бензиновые двигатели 2.0 Ingenium мощностью 240 и 290 л. с. Они имеют непосредственный впрыск, турбонаддув, фазорегуляторы на распределительных валах и электрогидравлическое управление подъёмом впускных клапанов.
Впускной распределительный вал не воздействует на клапаны по простой схеме кулачок–толкатель. Его кулачки приводят компактные гидравлические насосные элементы через роликовые рычаги. Создаваемое давление масла используется для управления подъёмом и продолжительностью открытия впускных клапанов. Поэтому сводить обслуживание такого механизма к обычному измерению щупом и подбору механических толкателей технически неправильно.
Периодическая ручная регулировка зазоров для бензинового Ingenium не предусмотрена. При металлическом шуме, нестабильной работе или ошибках по фазам проверяются давление и качество масла, подача масла в головку блока, электрогидравлический механизм управления впускными клапанами, управляющие соленоиды, распределительные валы, фазорегуляторы и цепной привод ГРМ.
Регулировка клапанов Range Rover Evoque второго поколения
Второе поколение Range Rover Evoque L551 комплектуется бензиновыми двигателями семейства Ingenium. В зависимости от рынка и года выпуска применяются четырёхцилиндровые моторы 2.0 P200, P250 и P300, а также трёхцилиндровый 1.5 в версиях P160 и подключаемом гибриде P300e.
Range Rover Evoque 2.0 Ingenium P200, P250 и P300
Двигатели P200, P250 и P300 относятся к четырёхцилиндровому бензиновому семейству Ingenium. Различия в мощности определяются исполнением турбонаддува, программным обеспечением, системой электрификации и другими компонентами, но принцип работы клапанного привода остаётся общим.
Для впускных клапанов используется электрогидравлическое управление подъёмом. Система изменяет высоту и продолжительность открытия клапанов и работает совместно с фазорегуляторами. Стандартная операция периодической регулировки клапанов винтами, шайбами или подбором обычных механических толкателей для этих моторов не предусмотрена.
При цокоте или ошибках по системе газораспределения проверяются уровень, состояние и соответствие моторного масла, давление в системе смазки, масляные каналы головки блока, элементы системы регулируемого подъёма клапанов, управляющие электромагнитные клапаны, распределительные валы, цепь, натяжитель и фазорегуляторы.
Range Rover Evoque 1.5 Ingenium P160 и P300e
Трёхцилиндровый двигатель 1.5 Ingenium применяется на Evoque P160 и входит в состав гибридной силовой установки P300e. Точный код, мощность и состав навесного оборудования необходимо уточнять по VIN, поскольку исполнение двигателя зависит от рынка и версии автомобиля.
Плановая механическая регулировка тепловых зазоров для этого двигателя не предусмотрена. При постороннем шуме или нестабильной работе диагностируются система смазки, элементы клапанного привода, фазорегуляторы, цепной привод, непосредственный впрыск и система управления гибридной силовой установкой. На P300e также необходимо учитывать частые запуски и остановки двигателя внутреннего сгорания при переходе между электрическим и гибридным режимами.
Когда проверять клапаны Range Rover Evoque
Единого интервала механической регулировки для всех бензиновых Range Rover Evoque не существует. На раннем 2.0 Si4 GTDi тепловые зазоры проверяются при наличии диагностических оснований, после ремонта головки блока цилиндров или замены деталей клапанного механизма. На бензиновых Ingenium выполняется диагностика гидравлического и электрогидравлического клапанного привода, а не стандартная периодическая регулировка.
Проверка клапанного механизма особенно актуальна при следующих обстоятельствах:
- появился постоянный металлический цокот в верхней части двигателя;
- история технического обслуживания неизвестна;
- автомобиль приобретён с большим пробегом;
- снизилась компрессия в одном или нескольких цилиндрах;
- появились повторяющиеся пропуски воспламенения;
- двигатель плохо запускается в холодном или прогретом состоянии;
- возникли вибрации и нестабильный холостой ход;
- снизилась мощность двигателя;
- автомобиль длительно эксплуатируется на ГБО;
- выполнялся ремонт головки блока цилиндров;
- менялись клапаны, седла, толкатели или распределительные валы;
- ремонтировался цепной привод ГРМ;
- двигатель подвергался серьёзному перегреву.
Наличие одного из перечисленных признаков не означает, что регулировка требуется автоматически. Сначала проводится диагностика. На 2.0 Si4 GTDi измеряются фактические механические зазоры. Если значения соответствуют заводским допускам, толкатели не заменяются. На Ingenium проверяется исправность системы смазки и управляющих элементов клапанного механизма.
Как проверяются клапанные зазоры Range Rover Evoque
Измерение механических клапанных зазоров двигателя 2.0 Si4 GTDi выполняется на холодном моторе при температуре, предусмотренной ремонтной документацией. Проверка сразу после поездки даст неправильный результат из-за теплового расширения головки блока, клапанов, распределительных валов и толкателей.
Перед началом работ определяется точный код двигателя. Затем снимаются элементы, ограничивающие доступ к клапанной крышке. Объём разборки зависит от двигателя, года выпуска и компоновки моторного отсека.
После получения доступа осматриваются:
- кулачки и опорные поверхности распределительных валов;
- механические или гидравлические элементы клапанного привода;
- роликовые рычаги и насосные элементы системы регулируемого подъёма клапанов Ingenium;
- состояние масла внутри головки блока;
- наличие загрязнений и лаковых отложений;
- цепь, натяжитель и направляющие привода ГРМ;
- фазорегуляторы и управляющие масляные клапаны;
- подача масла к гидравлическим элементам клапанного механизма.
На 2.0 Si4 GTDi коленчатый вал последовательно устанавливается в предусмотренные ремонтной документацией положения. Проверяемый клапан должен быть полностью закрыт, а кулачок распределительного вала располагаться на базовой окружности. Зазор измеряется набором калиброванных щупов, а полученный результат записывается отдельно для каждого клапана.
Измерять только клапаны цилиндра, по которому блок управления зафиксировал пропуски воспламенения, неправильно. Проверяются все механически нормируемые зазоры, поскольку их изменение происходит неравномерно.
На двигателях Ingenium обычная процедура измерения всех зазоров щупом не является базовой сервисной операцией. Диагностика строится вокруг проверки давления масла, фактических фаз, электрических параметров управляющих соленоидов и механической исправности компонентов регулируемого подъёма клапанов.
Как регулируются клапаны Range Rover Evoque
На раннем 2.0 Si4 GTDi регулировочные винты и контргайки не применяются. Необходимый зазор восстанавливается подбором механических толкателей соответствующей толщины.
До снятия распределительных валов необходимо измерить и записать все зазоры. Затем определяется маркировка или фактическая толщина установленных толкателей, рассчитываются новые размеры и устанавливаются детали нужной размерной группы.
В процедуру входят:
- идентификация двигателя по VIN и маркировке;
- полное охлаждение двигателя;
- компьютерная диагностика при наличии жалоб на работу мотора;
- получение доступа к клапанному механизму;
- осмотр распределительных валов и толкателей;
- измерение всех механически нормируемых зазоров;
- фиксация расположения деталей и полученных значений;
- снятие распределительных валов при необходимости замены толкателей;
- расчёт и подбор толкателей нужной толщины;
- восстановление фаз газораспределения;
- повторное измерение отрегулированных зазоров;
- установка клапанной крышки с исправным уплотнением;
- контроль запуска и работы двигателя после сборки.
Регулировка считается завершённой только после повторного измерения. Если после установки распределительного вала зазор не соответствует нормативу, размер толкателя пересчитывается и деталь заменяется повторно.
На бензиновых Ingenium перечисленная процедура не применяется как стандартное техническое обслуживание. Неисправные гидравлические, электрогидравлические или механические компоненты ремонтируются или заменяются после диагностики, но это не следует называть плановой регулировкой клапанов.
Нужно ли снимать двигатель для регулировки клапанов Range Rover Evoque
Для обычной диагностики и проверки клапанного механизма снимать двигатель или головку блока цилиндров не требуется. Работы выполняются при установленном на автомобиле силовом агрегате.
На 2.0 Si4 GTDi для измерения зазоров снимается клапанная крышка и обеспечивается доступ к распределительным валам. При необходимости замены толкателей демонтируются распределительные валы и выполняются работы с цепным приводом ГРМ.
На двигателях Ingenium объём разборки зависит от установленного компонента и характера неисправности. Для проверки системы регулируемого подъёма клапанов, распределительных валов или масляных каналов может потребоваться снятие клапанной крышки, элементов впуска, топливной аппаратуры и отдельных частей привода ГРМ.
Снятие головки блока требуется, если диагностика выявила прогар клапана, повреждение седла, деформацию рабочей фаски, износ направляющей втулки или другую механическую негерметичность камеры сгорания.
Металлический цокот после холодного запуска
Цокот в верхней части двигателя часто воспринимается как главный признак неправильных клапанных зазоров. Однако источник звука необходимо определять с учётом конструкции конкретного бензинового двигателя Range Rover Evoque.
На 2.0 Si4 GTDi причиной цокота могут быть увеличенные механические зазоры, износ толкателей или кулачков распределительных валов. При этом хорошо слышимый рабочий шум форсунок непосредственного впрыска и топливного насоса высокого давления может быть ошибочно принят за стук клапанов.
На бензиновых Ingenium кратковременный или постоянный шум может быть связан с задержкой создания давления масла, загрязнением масляных каналов, неисправностью гидравлических элементов, управляющих соленоидов или механизма регулируемого подъёма впускных клапанов. Обычная регулировка щупом такую неисправность не устраняет.
Похожий шум могут создавать:
- бензиновые форсунки;
- топливный насос высокого давления;
- цепь, натяжитель или направляющие ГРМ;
- фазорегуляторы;
- управляющие масляные клапаны;
- элементы системы регулируемого подъёма клапанов Ingenium;
- недостаточное давление моторного масла;
- негерметичный выпускной коллектор;
- генератор, компрессор кондиционера и ролики навесного оборудования;
- компоненты 48-вольтовой системы мягкого гибрида.
Источник шума сначала локализуется, после чего определяется необходимость снятия клапанной крышки, измерения механических зазоров или диагностики гидравлических и электрогидравлических элементов.
Уменьшенный тепловой зазор
Уменьшенный механический зазор актуален прежде всего для раннего двигателя 2.0 Si4 GTDi. Такая неисправность особенно опасна, поскольку часто не сопровождается выраженным металлическим стуком. После полного прогрева клапан может перестать нормально прилегать к седлу.
Возможными признаками уменьшенных зазоров являются:
- затруднённый запуск прогретого двигателя;
- вибрация на холостом ходу;
- повторяющиеся пропуски воспламенения;
- снижение тяги;
- падение компрессии;
- неравномерная работа отдельных цилиндров;
- увеличение топливных коррекций;
- ухудшение работы после полного прогрева;
- повышенная температура выпускных газов.
При полностью закрытом клапане часть тепла передаётся от рабочей фаски к седлу и головке блока. Если выпускной клапан не садится на седло, отвод тепла ухудшается, а температура рабочей поверхности возрастает.
Продолжительная эксплуатация с уменьшенным выпускным зазором может привести к повреждению клапана и седла, снижению компрессии и необходимости ремонта головки блока цилиндров. Если рабочая фаска уже получила механическое повреждение, обычная замена толкателя проблему не устранит.
Увеличенный тепловой зазор
При увеличенном механическом зазоре на 2.0 Si4 GTDi детали клапанного привода взаимодействуют с ударом. Это повышает шум и нагрузку на кулачки распределительного вала, поверхности толкателей и торцы клапанов.
Клапан начинает открываться немного позже и закрывается раньше, чем предусмотрено профилем кулачка. В результате уменьшается фактическая продолжительность открытия, ухудшается наполнение или очистка цилиндра и может снижаться мощность двигателя.
Продолжительная эксплуатация с большим зазором способна ускорить износ деталей клапанного механизма. Постоянный металлический цокот нельзя пытаться устранять более вязким маслом или присадками без определения точной причины.
Проверка после ремонта головки блока цилиндров
Измерение механических клапанных зазоров обязательно после ремонта головки блока двигателя 2.0 Si4 GTDi.
Проверка необходима после:
- замены впускных или выпускных клапанов;
- притирки клапанов;
- обработки или замены седел;
- замены механических толкателей;
- замены распределительного вала;
- установки другой головки блока цилиндров;
- восстановления двигателя после нарушения фаз ГРМ.
После обработки рабочей фаски или седла клапан может глубже расположиться в головке блока. Из-за этого прежний толкатель перестаёт обеспечивать необходимый тепловой зазор.
После ремонта головки бензинового Ingenium проверяются исправность гидравлических элементов, масляных каналов, системы регулируемого подъёма впускных клапанов и правильность фаз газораспределения. Ручная установка всех зазоров щупом для исправного серийного механизма не применяется.
Проверка после перегрева двигателя
После серьёзного перегрева Range Rover Evoque необходимо проверить компрессию, герметичность цилиндров, состояние прокладки и геометрию головки блока.
Высокая температура может привести к деформации головки, повреждению клапанов и седел, нарушению герметичности камеры сгорания, изменению механических зазоров на 2.0 Si4 GTDi и повреждению гидравлических элементов Ingenium.
Простая регулировка не устранит прогар клапана, деформацию рабочей фаски или повреждение седла. Если во время проверки герметичности воздух выходит через впускной или выпускной тракт, может потребоваться снятие и ремонт головки блока цилиндров.
Регулировка клапанов Range Rover Evoque с ГБО
Длительная эксплуатация Range Rover Evoque на газе является дополнительным основанием контролировать состояние клапанов, герметичность цилиндров и качество топливной смеси. Наличие ГБО не означает, что регулировку нужно выполнять без предварительного измерения или диагностики.
На раннем 2.0 Si4 GTDi контролируются механические зазоры впускных и выпускных клапанов. Однако этот двигатель имеет непосредственный впрыск, поэтому газовая система должна быть совместима с его топливной аппаратурой и корректно дозировать бензиновую составляющую.
На двигателях Ingenium наличие ГБО не превращает клапанный привод в механизм с ручной регулировкой. При снижении компрессии необходимо проверять герметичность клапанов, состояние седел, систему смазки и работоспособность гидравлических и электрогидравлических элементов.
Основное значение имеют качество настройки газовой системы, состав смеси под нагрузкой, производительность редуктора и форсунок, состояние системы зажигания и температура выпускных газов.
Особое внимание необходимо автомобилям со следующими проблемами:
- бедная газовая смесь;
- неправильные топливные коррекции;
- недостаточная производительность редуктора;
- просадка давления газа под нагрузкой;
- медленные или изношенные газовые форсунки;
- пропуски воспламенения;
- перегрев двигателя;
- постоянная эксплуатация на высоких оборотах и под большой нагрузкой.
По мере износа рабочей фаски и седла клапан может глубже располагаться в головке блока. На механическом клапанном приводе 2.0 Si4 GTDi при этом зазор постепенно уменьшается, а характерный металлический стук обычно не возникает.
Единого сокращённого интервала проверки для всех Range Rover Evoque с ГБО не существует. Периодичность определяется по конструкции двигателя, состоянию головки блока, качеству настройки газа, пробегу на ГБО и результатам предыдущей диагностики.
Почему перед регулировкой нужна диагностика
Металлический шум, вибрация, снижение мощности или пропуски воспламенения сами по себе не подтверждают нарушение тепловых зазоров.
Перед снятием клапанной крышки могут выполняться:
- компьютерная диагностика блока управления двигателем;
- анализ кодов и счётчиков пропусков воспламенения;
- проверка краткосрочных и долгосрочных топливных коррекций;
- проверка свечей и катушек зажигания;
- диагностика бензиновых форсунок;
- проверка давления топлива;
- диагностика топливного насоса высокого давления;
- поиск подсоса воздуха во впускном тракте;
- измерение компрессии;
- проверка герметичности цилиндров;
- контроль давления моторного масла;
- проверка фактических фаз газораспределения;
- осмотр цепного привода ГРМ;
- проверка фазорегуляторов;
- диагностика системы регулируемого подъёма клапанов Ingenium;
- локализация источника постороннего шума.
Нестабильная работа Range Rover Evoque может быть вызвана неисправными свечами, катушками, форсунками, подсосом воздуха, недостаточным давлением топлива, неправильными фазами ГРМ, неисправностью гидравлического элемента, электрогидравлической системой впускных клапанов или механической негерметичностью цилиндра.
Если диагностика не подтверждает связь неисправности с клапанным механизмом, необоснованная регулировка и замена исправных деталей не выполняются.
Что входит в стоимость работ
Указанные цены относятся к стоимости работ. Прокладка клапанной крышки, герметик, уплотнения, крепёж, механические или гидравлические элементы, распределительные валы, компоненты системы регулируемого подъёма клапанов, детали цепного привода ГРМ, моторное масло и другие необходимые запчасти оплачиваются отдельно.
В первичную диагностику может входить локализация источника шума, считывание ошибок, анализ пропусков воспламенения, проверка топливных коррекций, измерение компрессии и оценка состояния привода ГРМ.
В проверку механических клапанных зазоров двигателя 2.0 Si4 GTDi входит получение доступа к клапанному механизму, снятие клапанной крышки, последовательная установка распределительных валов в необходимые положения, измерение всех зазоров и сравнение результатов с техническими данными конкретного двигателя.
Стоимость восстановления зазоров рассчитывается отдельно после измерения. При необходимости снимаются распределительные валы, подбираются впускные или выпускные толкатели, восстанавливаются фазы цепного привода ГРМ и выполняется повторный контроль.
На бензиновых Ingenium стоимость определяется по результатам диагностики. Может потребоваться проверка давления масла, цепного привода, фазорегуляторов, управляющих соленоидов, роликовых рычагов и гидравлических компонентов системы регулируемого подъёма клапанов.
Если обнаружены прогар клапана, повреждение седла, износ направляющей втулки, деформация рабочей фаски или негерметичность головки блока цилиндров, стоимость ремонта рассчитывается отдельно. Обычная замена толкателя или гидравлического элемента не устраняет механическое повреждение клапана или седла.
Окончательная цена диагностики и регулировки клапанов Range Rover Evoque определяется после идентификации двигателя, первичной проверки и, для 2.0 Si4 GTDi, измерения фактических зазоров. Если значения соответствуют заводским допускам, клиент оплачивает только выполненную проверку и заранее согласованные диагностические работы.
Особенности привезённых Range Rover Evoque
Range Rover Evoque поставлялся на европейский, британский, североамериканский и другие рынки. Набор двигателей, мощность, экологическое исполнение, система электрификации, программное обеспечение и расположение отдельных элементов могут отличаться.
Определять процедуру обслуживания только по объёму двигателя, году выпуска или мощности в регистрационных документах неправильно. Особенно важно отличать ранний 2.0 Si4 GTDi от более позднего 2.0 Ingenium, поскольку оба двигателя могут обозначаться как двухлитровый бензиновый Si4.
Перед расчётом стоимости проверяются:
- VIN автомобиля;
- поколение и кузов Range Rover Evoque;
- рынок первоначальной поставки;
- год и модельный год выпуска;
- точный код бензинового двигателя;
- наличие турбонаддува;
- тип системы непосредственного впрыска;
- конструкция впускного и выпускного клапанного привода;
- состояние цепного привода ГРМ;
- наличие систем изменения фаз и подъёма клапанов;
- способ компенсации или восстановления теплового зазора;
- заводская процедура диагностики;
- доступность толкателей или других необходимых компонентов;
- наличие системы MHEV или PHEV;
- наличие и тип ГБО.
Такой подход исключает применение данных от другого двигателя, необоснованную разборку, неправильную регулировку и замену исправных деталей.
:::
Позвонить и записатьсяКогда нужна регулировка клапанов на Land Rover Evoque
Необходимость регулировки клапанов Land Rover Range Rover Evoque определяется не только поколением автомобиля или рабочим объёмом двигателя, а точным кодом установленного бензинового мотора. На разных версиях Evoque применяются механические толкатели и клапанные приводы с гидравлической компенсацией зазоров, поэтому единого регламента регулировки для всех бензиновых двигателей этой модели не существует.
На ранних Range Rover Evoque первого поколения с бензиновым турбодвигателем 2.0 Si4 GTDi 204PT используются механические толкатели. Тепловой зазор между кулачком распределительного вала и толкателем задаётся толщиной самого толкателя. При отклонении от заводского допуска регулировка выполняется не винтами и не регулировочными шайбами, а подбором толкателей необходимого размера.
Более поздние четырёхцилиндровые двигатели 2.0 Ingenium, а также трёхцилиндровые моторы 1.5 Ingenium оснащены гидравлическими элементами клапанного привода. Они автоматически компенсируют рабочий зазор за счёт давления моторного масла, поэтому периодическая ручная регулировка клапанов для таких двигателей не предусмотрена. При появлении металлического шума необходимо проверять систему смазки, гидравлические компенсаторы, распределительные валы, фазорегуляторы и цепной привод ГРМ.
| Поколение Range Rover Evoque | Бензиновый двигатель | Конструкция клапанного привода | Нужна ли регулировка |
|---|---|---|---|
| L538, первое поколение | 2.0 Si4 GTDi 204PT | Механические толкатели | Зазоры можно измерять и корректировать подбором толкателей. Проверка выполняется при характерных симптомах, после ремонта головки блока цилиндров или замены деталей клапанного механизма. |
| L538, поздние версии первого поколения | 2.0 Ingenium Si4, семейство AJ200P | Гидравлическая компенсация клапанного зазора | Стандартная периодическая регулировка не предусмотрена. При шуме диагностируются система смазки и элементы клапанного привода. |
| L551, второе поколение | 2.0 Ingenium P200, P250 и P300 | Гидравлическая компенсация клапанного зазора | Ручная регулировка в рамках планового обслуживания не выполняется. Неисправность определяется диагностикой системы смазки, фаз газораспределения и гидравлических элементов. |
| L551, бензиновые и гибридные версии | 1.5 Ingenium P160 и P300e, семейство AJ20P3 | Гидравлическая компенсация клапанного зазора | Периодическая механическая регулировка не предусмотрена. При постороннем шуме проверяются давление масла, компенсаторы, распределительные валы и система изменения фаз. |
Признаки возможного нарушения клапанных зазоров
Проверка клапанного механизма особенно актуальна для двигателя 2.0 Si4 GTDi 204PT, если появились металлический цокот после прогрева, нестабильный холостой ход, пропуски воспламенения, затруднённый холодный запуск, снижение мощности или уменьшение компрессии в одном из цилиндров. Слишком маленький зазор может препятствовать полному закрытию клапана и приводить к потере герметичности камеры сгорания. Увеличенный зазор сопровождается ударной работой клапанного привода и ускоренным износом контактных поверхностей.
На двигателях Ingenium похожие симптомы не означают, что требуется обычная регулировка клапанов. Причиной шума или нестабильной работы могут быть недостаточное давление масла, загрязнение масляных каналов, неисправность гидравлического компенсатора, износ распределительного вала, нарушение фаз газораспределения, растяжение цепи ГРМ или неисправность фазорегулятора. Ритмичный звук форсунок непосредственного впрыска также может ошибочно восприниматься как стук клапанов.
Как проводится проверка клапанного механизма
Перед снятием клапанной крышки необходимо считать ошибки блока управления, проверить свечи и катушки зажигания, параметры непосредственного впрыска, топливные коррекции, компрессию и герметичность цилиндров. Дополнительно проверяются давление моторного масла, синхронизация коленчатого и распределительных валов, состояние цепного привода ГРМ и работа системы изменения фаз.
На двигателе 2.0 Si4 GTDi 204PT тепловые зазоры измеряются на холодном моторе в предусмотренном производителем положении распределительных валов. Если фактическое значение выходит за допустимые пределы, рассчитывается требуемая толщина нового толкателя. После установки деталей необходимо повторно измерить все зазоры и проверить правильность установки фаз газораспределения.
Важно: определять необходимость регулировки только по пробегу или характеру звука технически неправильно. Перед выполнением работ следует идентифицировать двигатель по VIN и маркировке, поскольку автомобили одного года выпуска могут иметь разные бензиновые силовые агрегаты и принципиально разную конструкцию клапанного привода.
Заказать регулировку клапанов Land Rover Evoque
01.
Диагностика клапанного механизма Range Rover Evoque
Определяем точный код бензинового двигателя, проверяем компрессию, давление масла, фазы газораспределения, привод ГРМ и источник постороннего шума.
02.
Проверка клапанных зазоров 2.0 Si4 GTDi
Измеряем тепловые зазоры впускных и выпускных клапанов на холодном двигателе и сравниваем полученные значения с заводскими допусками.
03.
Подбор толкателей и контроль после регулировки
При подтверждённом отклонении рассчитываем необходимую толщину механических толкателей, восстанавливаем фазы ГРМ и повторно проверяем зазоры.Часто задаваемые вопросы (FAQ)
Нет. Необходимость регулировки зависит от семейства и точного кода установленного двигателя. На раннем бензиновом 2.0 Si4 GTDi применяются механические элементы клапанного привода, поэтому тепловые зазоры можно измерить и при подтверждённом отклонении восстановить подбором толкателей.
На более поздних бензиновых двигателях 2.0 и 1.5 Ingenium стандартная периодическая регулировка клапанов подбором обычных механических толкателей не предусмотрена. При появлении шума или нарушений в работе двигателя выполняется диагностика системы смазки, клапанного механизма, фазорегуляторов и цепного привода ГРМ.
Возможность механической регулировки предусмотрена прежде всего на раннем турбированном двигателе 2.0 Si4 GTDi, который устанавливался на Evoque первого поколения L538. В его клапанном приводе используются механические толкатели фиксированной толщины.
Если измеренный зазор не соответствует заводскому диапазону, распределительные валы снимаются, определяется толщина установленных толкателей и подбираются детали нужной размерной группы. Регулировочных винтов и контргаек в конструкции этого двигателя нет.
Стандартная периодическая регулировка клапанов винтами, шайбами или подбором обычных механических толкателей для бензиновых двигателей Ingenium не предусмотрена.
На таких моторах применяется более сложный клапанный привод с гидравлическими управляющими элементами и системой изменения работы впускных клапанов. При металлическом шуме, ошибках по фазам, нестабильном холостом ходе или пропусках воспламенения проверяются давление масла, масляные каналы, управляющие соленоиды, распределительные валы, фазорегуляторы и цепной привод ГРМ.
Замена неисправного элемента Ingenium является ремонтом клапанного механизма, а не плановой регулировкой тепловых зазоров.
Точный двигатель определяется по VIN, заводской маркировке силового агрегата, модельному году и рынку первоначальной поставки автомобиля. Ориентироваться только на рабочий объём и обозначение Si4 неправильно.
На Evoque встречаются разные двухлитровые бензиновые двигатели: ранний 2.0 Si4 GTDi и более поздний 2.0 Ingenium. Несмотря на одинаковый рабочий объём, они имеют разную головку блока цилиндров, клапанный привод, систему управления и процедуру обслуживания.
Для второго поколения также необходимо учитывать версии P200, P250, P300, P160 и P300e, наличие системы мягкого гибрида MHEV или подключаемой гибридной установки PHEV.
На двигателе 2.0 Si4 GTDi основанием для проверки могут быть постоянный металлический цокот, повторяющиеся пропуски воспламенения, снижение компрессии, затруднённый запуск, вибрации, нестабильный холостой ход и потеря мощности.
При увеличенном зазоре обычно появляется выраженный механический звук. Уменьшенный зазор может не сопровождаться стуком, но препятствовать полному закрытию клапана после прогрева двигателя.
Ни один из этих признаков сам по себе не подтверждает необходимость регулировки. Сначала нужно исключить неисправности свечей, катушек, форсунок, топливного насоса высокого давления, впуска, цепи ГРМ и фазорегуляторов.
Единого интервала регулировки для всех бензиновых Evoque не существует. На двигателе 2.0 Si4 GTDi зазоры проверяются при наличии диагностических оснований, после ремонта головки блока цилиндров, замены клапанов, седел, толкателей или распределительных валов.
На бензиновых двигателях Ingenium периодическая механическая регулировка не входит в стандартное обслуживание. Их клапанный привод диагностируется при появлении соответствующих симптомов или кодов неисправностей.
Большой пробег или неизвестная история обслуживания являются основанием для диагностики, но не для автоматической замены толкателей.
Нет. Бензиновые двигатели Evoque оснащены непосредственным впрыском топлива, поэтому форсунки и топливный насос высокого давления создают заметный рабочий звук. Его нередко принимают за стук клапанов.
Похожий шум также могут создавать:
- цепь, натяжитель и направляющие привода ГРМ;
- фазорегуляторы распределительных валов;
- управляющие масляные клапаны;
- недостаточное давление моторного масла;
- турбокомпрессор и его приводные механизмы;
- негерметичный выпускной коллектор;
- генератор, компрессор кондиционера и ролики навесного оборудования;
- компоненты системы MHEV.
До снятия клапанной крышки источник звука необходимо локализовать.
Проверка выполняется на холодном двигателе при температуре, предусмотренной ремонтной документацией. После снятия клапанной крышки осматриваются распределительные валы, толкатели, состояние масла и видимые элементы цепного привода ГРМ.
Коленчатый вал последовательно устанавливается в необходимые положения. Проверяемый клапан должен быть полностью закрыт, а кулачок распределительного вала находиться на базовой окружности.
Зазор измеряется калиброванными щупами. Значение записывается отдельно для каждого впускного и выпускного клапана, после чего сравнивается с заводскими данными для точного кода двигателя.
Если измеренный зазор выходит за заводской диапазон, определяется толщина установленного механического толкателя. Затем рассчитывается размер новой детали, которая должна обеспечить правильный зазор после сборки.
Для замены толкателей снимаются распределительные валы. Перед разборкой фиксируется положение коленчатого и распределительных валов, ослабляется цепной привод и соблюдается заводская последовательность снятия опор валов.
После установки новых толкателей восстанавливаются фазы ГРМ, двигатель проворачивается вручную и все отрегулированные зазоры измеряются повторно. Регулировка без итогового контрольного измерения не считается завершённой.
На двигателе 2.0 Si4 GTDi измерение клапанных зазоров обязательно после ремонта головки блока цилиндров. Проверка требуется после замены или притирки клапанов, обработки седел, замены толкателей, распределительных валов или установки другой головки блока.
После обработки рабочей фаски или седла клапан может глубже расположиться в головке. В результате толкатель, который ранее обеспечивал правильный зазор, становится слишком толстым.
После ремонта бензинового Ingenium необходимо проверить систему смазки, гидравлические элементы клапанного привода, механизм управления впускными клапанами и правильность фаз газораспределения.
Эксплуатация на газе является дополнительным основанием контролировать состояние клапанов, компрессию и герметичность цилиндров, но не означает, что регулировку следует выполнять без измерения.
На раннем 2.0 Si4 GTDi при износе рабочей фаски и седла клапан может глубже располагаться в головке, из-за чего механический зазор постепенно уменьшается. Выраженный металлический стук при этом обычно не возникает.
На двигателях Ingenium установка ГБО не превращает клапанный привод в механизм с ручной регулировкой. При снижении компрессии проверяются клапаны, седла, система смазки и управляющие элементы.
Периодичность контроля определяется по качеству настройки ГБО, составу смеси под нагрузкой, пробегу на газе и результатам предыдущих измерений.
Уменьшенный механический зазор может препятствовать полному закрытию клапана после прогрева двигателя. В результате рабочая фаска неплотно прилегает к седлу, ухудшается герметичность камеры сгорания и снижается компрессия.
Особенно опасно уменьшение выпускного зазора. Во время полного закрытия выпускной клапан передаёт значительную часть тепла седлу и головке блока. Если он не садится на седло, температура рабочей поверхности повышается.
Продолжительная эксплуатация может привести к повреждению клапана и седла. Если рабочая фаска уже разрушена, подбор другого толкателя проблему не устранит — потребуется ремонт головки блока цилиндров.
Да. Если механический зазор слишком мал, клапан может закрываться не полностью, что приводит к утечке давления из камеры сгорания. Однако низкая компрессия не всегда связана только с регулировкой.
Причиной также могут быть:
- повреждение рабочей фаски клапана;
- износ или прогар седла;
- деформация головки блока;
- нарушение фаз газораспределения;
- износ поршневых колец;
- повреждение поршня или цилиндра;
- негерметичность прокладки головки блока.
Для определения источника потери компрессии выполняется проверка герметичности цилиндра. Направление выхода воздуха позволяет отличить неисправность впускного клапана, выпускного клапана, поршневой группы или системы охлаждения.
Для обычной проверки и регулировки клапанных зазоров снимать двигатель не требуется. Работы выполняются при установленном на автомобиле силовом агрегате.
Для проверки 2.0 Si4 GTDi снимается клапанная крышка. Если требуется замена толкателей, демонтируются распределительные валы и выполняются работы с цепным приводом ГРМ.
Снятие головки блока цилиндров необходимо только при выявлении прогара клапана, повреждения седла, износа направляющей втулки, деформации головки или другой механической негерметичности камеры сгорания.
Продолжительность и стоимость определяются после идентификации двигателя и первичной диагностики. Если механические зазоры находятся в пределах заводского диапазона, работы ограничиваются получением доступа и измерением.
Если требуется восстановление зазоров на 2.0 Si4 GTDi, необходимо снять распределительные валы, определить размеры установленных толкателей, подобрать новые детали, восстановить фазы ГРМ и выполнить повторный контроль.
На итоговую стоимость влияют:
- точный код бензинового двигателя;
- сложность доступа к клапанному механизму;
- количество зазоров с отклонениями;
- доступность толкателей нужной толщины;
- состояние распределительных валов;
- состояние цепи, натяжителя и фазорегуляторов;
- необходимость замены прокладок и уплотнений;
- наличие повреждений клапанов или седел;
- объём дополнительной диагностической работы.
Для бензиновых двигателей Ingenium стоимость рассчитывается по результатам диагностики конкретного неисправного элемента, поскольку стандартная периодическая регулировка клапанов для них не выполняется.
Отзывы владельцев Range Rover Evoque
``` Андрей С., Киев ★★★★★ Обратился на диагностику Range Rover Evoque первого поколения с бензиновым турбодвигателем 2.0 Si4 204PT. После холодного запуска двигатель работал неровно, а при разгоне появились провалы и снижение тяги. Перед разборкой мастера провели компьютерную диагностику, проверили свечи, катушки зажигания, форсунки непосредственного впрыска, давление топлива, топливные коррекции, герметичность впуска и компрессию по цилиндрам. После исключения неисправностей системы зажигания и питания сняли клапанную крышку и измерили тепловые зазоры между кулачками распределительных валов и механическими толкателями. На нескольких выпускных клапанах зазоры оказались меньше заводского допуска. Специалисты рассчитали необходимую толщину толкателей, установили подходящие элементы и повторно проверили каждый зазор. После сборки двигатель стал ровнее работать на холостом ходу, улучшился холодный запуск и восстановилась нормальная тяга. Понравилось, что регулировку выполнили только после полноценной диагностики и точной идентификации двигателя.
Ирина М., Киев ★★★★★ Записалась на проверку клапанного механизма Range Rover Evoque с бензиновым двигателем 2.0 Ingenium AJ200P. После запуска был слышен непродолжительный цокот в верхней части двигателя, который со временем стал сохраняться и после прогрева. В сервисе объяснили, что на бензиновом Ingenium используется гидравлическая компенсация клапанных зазоров, поэтому периодическая механическая регулировка подбором шайб или толкателей для него не предусмотрена. Специалисты проверили уровень и состояние моторного масла, масляный фильтр, фактическое давление в системе смазки, работу гидравлических компенсаторов, состояние распределительных валов и соответствие фактических фаз газораспределения заданным значениям. Дополнительно осмотрели цепной привод ГРМ и проверили управляющие клапаны системы изменения фаз. Диагностика показала нарушение работы одного из гидравлических компенсаторов. После замены неисправного элемента, моторного масла и фильтра посторонний шум исчез, а двигатель стал работать заметно тише. Особенно понравилось, что мне не предложили ненужную регулировку клапанов, а нашли реальную причину неисправности.
Сергей П., Киев ★★★★★ Приехал на диагностику Range Rover Evoque второго поколения в версии P250 с бензиновым двигателем 2.0 Ingenium PT204. На холостом ходу появилась вибрация, периодически фиксировались пропуски воспламенения, а при плавном разгоне ощущались рывки. Я предполагал, что проблема связана с клапанными зазорами. Мастера уточнили код двигателя и объяснили, что его клапанный привод оснащён гидравлической компенсацией, поэтому обычная ручная регулировка не выполняется. Во время диагностики проверили свечи и катушки зажигания, форсунки непосредственного впрыска, давление топлива, топливные коррекции, компрессию, герметичность цилиндров и впускного тракта. Отдельно проверили давление масла, работу системы изменения фаз газораспределения и состояние цепного привода ГРМ. Причиной нестабильной работы оказался подсос воздуха во впускной системе, из-за которого блок управления неправильно корректировал состав смеси. После устранения негерметичности двигатель стал ровно работать на холостом ходу, пропуски воспламенения больше не появлялись. Понравился комплексный подход: специалисты не стали сразу разбирать головку блока цилиндров и выполнили только действительно необходимые работы.
Олег В., Киев ★★★★★ Обратился с Range Rover Evoque P300e, оснащённым бензиновым трёхцилиндровым двигателем 1.5 Ingenium AJ20P3. При запуске двигателя внутреннего сгорания периодически появлялся металлический шум, а переход с электрического режима на работу бензинового мотора стал сопровождаться заметной вибрацией. Перед ремонтом специалисты проверили ошибки блоков управления, параметры системы зажигания и непосредственного впрыска, топливные коррекции, компрессию, давление масла и фактическое положение распределительных валов. Мне объяснили, что на этом двигателе тепловые зазоры компенсируются автоматически и стандартная периодическая регулировка клапанов не предусмотрена. Основное внимание уделили системе смазки, гидравлическим элементам клапанного привода и механизму изменения фаз газораспределения. Во время проверки обнаружили нестабильную работу управляющего клапана фазорегулятора. После замены неисправного элемента, обновления моторного масла и выполнения контрольной диагностики запуск бензинового двигателя стал плавным, вибрация уменьшилась, а посторонний шум больше не появлялся.
```
Отзывы владельцев Range Rover Evoque
```
Андрей С., Киев ★★★★★
Обратился на диагностику Range Rover Evoque первого поколения с бензиновым турбодвигателем 2.0 Si4 204PT. После холодного запуска двигатель работал неровно, а при разгоне появились провалы и снижение тяги. Перед разборкой мастера провели компьютерную диагностику, проверили свечи, катушки зажигания, форсунки непосредственного впрыска, давление топлива, топливные коррекции, герметичность впуска и компрессию по цилиндрам. После исключения неисправностей системы зажигания и питания сняли клапанную крышку и измерили тепловые зазоры между кулачками распределительных валов и механическими толкателями. На нескольких выпускных клапанах зазоры оказались меньше заводского допуска. Специалисты рассчитали необходимую толщину толкателей, установили подходящие элементы и повторно проверили каждый зазор. После сборки двигатель стал ровнее работать на холостом ходу, улучшился холодный запуск и восстановилась нормальная тяга. Понравилось, что регулировку выполнили только после полноценной диагностики и точной идентификации двигателя.
Ирина М., Киев ★★★★★
Записалась на проверку клапанного механизма Range Rover Evoque с бензиновым двигателем 2.0 Ingenium AJ200P. После запуска был слышен непродолжительный цокот в верхней части двигателя, который со временем стал сохраняться и после прогрева. В сервисе объяснили, что на бензиновом Ingenium используется гидравлическая компенсация клапанных зазоров, поэтому периодическая механическая регулировка подбором шайб или толкателей для него не предусмотрена. Специалисты проверили уровень и состояние моторного масла, масляный фильтр, фактическое давление в системе смазки, работу гидравлических компенсаторов, состояние распределительных валов и соответствие фактических фаз газораспределения заданным значениям. Дополнительно осмотрели цепной привод ГРМ и проверили управляющие клапаны системы изменения фаз. Диагностика показала нарушение работы одного из гидравлических компенсаторов. После замены неисправного элемента, моторного масла и фильтра посторонний шум исчез, а двигатель стал работать заметно тише. Особенно понравилось, что мне не предложили ненужную регулировку клапанов, а нашли реальную причину неисправности.
Сергей П., Киев ★★★★★
Приехал на диагностику Range Rover Evoque второго поколения в версии P250 с бензиновым двигателем 2.0 Ingenium PT204. На холостом ходу появилась вибрация, периодически фиксировались пропуски воспламенения, а при плавном разгоне ощущались рывки. Я предполагал, что проблема связана с клапанными зазорами. Мастера уточнили код двигателя и объяснили, что его клапанный привод оснащён гидравлической компенсацией, поэтому обычная ручная регулировка не выполняется. Во время диагностики проверили свечи и катушки зажигания, форсунки непосредственного впрыска, давление топлива, топливные коррекции, компрессию, герметичность цилиндров и впускного тракта. Отдельно проверили давление масла, работу системы изменения фаз газораспределения и состояние цепного привода ГРМ. Причиной нестабильной работы оказался подсос воздуха во впускной системе, из-за которого блок управления неправильно корректировал состав смеси. После устранения негерметичности двигатель стал ровно работать на холостом ходу, пропуски воспламенения больше не появлялись. Понравился комплексный подход: специалисты не стали сразу разбирать головку блока цилиндров и выполнили только действительно необходимые работы.
Олег В., Киев ★★★★★
``` Обратился с Range Rover Evoque P300e, оснащённым бензиновым трёхцилиндровым двигателем 1.5 Ingenium AJ20P3. При запуске двигателя внутреннего сгорания периодически появлялся металлический шум, а переход с электрического режима на работу бензинового мотора стал сопровождаться заметной вибрацией. Перед ремонтом специалисты проверили ошибки блоков управления, параметры системы зажигания и непосредственного впрыска, топливные коррекции, компрессию, давление масла и фактическое положение распределительных валов. Мне объяснили, что на этом двигателе тепловые зазоры компенсируются автоматически и стандартная периодическая регулировка клапанов не предусмотрена. Основное внимание уделили системе смазки, гидравлическим элементам клапанного привода и механизму изменения фаз газораспределения. Во время проверки обнаружили нестабильную работу управляющего клапана фазорегулятора. После замены неисправного элемента, обновления моторного масла и выполнения контрольной диагностики запуск бензинового двигателя стал плавным, вибрация уменьшилась, а посторонний шум больше не появлялся.
Мне понравился у вас уровень обслуживания и тактичность мастеров. Следующий автомобиль я тоже переведу на газ. Желаю коллективу СТО продолжать и в дальшейшем свое профессиональное развитие!
ЮрийДоктор, водительский стаж 18 лет.
Установкой доволен. Мастера сработали качественно, аккуратно. После монтажа с машиной проблем не было. Как и у предыдущей машины, наблюдается небольшое падение мощности. В целом все отлично, надеюсь, так будет и в дальнейшем.
НиколайВодитель, водительский стаж 14 лет.
Это уже четвертый мой автомобиль на газу. Все предыдущие переоборудовал тут же. Неудобстово того, что “запаска” хранится в гараже, перекрывается существенной экономией. Приятно отметить компетенцию мастеров и быстрое устранение мелких неполадок, которые иногда возникали.
ВладимирПредприниматель, водительский стаж 10 лет.
После первого перехода на газ стал постоянным пользователем газобаллонных систем. Сам занимаюсь автосервисом. Установкой и обслуживанием у вас полностью доволен, нареканий нет.
ВладимирПредприниматель, водительский стаж 17 лет. Видео о диагностике и регулировке клапанов Range Rover Evoque
Видео о диагностике и регулировке клапанов Range Rover Evoque
Запишитесь на обслуживание уже сегодня
Бесплатная консультация и расчёт стоимости. Перезвоним в течение 15 минут.
