Регулировка клапанов Citroen C4 в Киеве

Обслуживаем бензиновые Citroen C4 разных поколений, включая трехдверные и пятидверные автомобили первого поколения, хэтчбеки и седаны второго поколения, региональные версии C4 Sedan и C4 Lounge, а также современные Citroen C4 и C4 X. Перед началом диагностики обязательно определяем точный код двигателя по VIN, поскольку одинаковое коммерческое обозначение 1.6 VTi, 1.6 THP или 1.2 PureTech может относиться к нескольким модификациям с разной конструкцией привода ГРМ и клапанного механизма.

Основное различие заключается в способе поддержания теплового зазора. На двигателях ET3J4, TU5JP4, EW10, EP3 и EP6 применяются гидравлические элементы клапанного привода, поэтому стандартная периодическая регулировка винтами или подбором регулировочных шайб для них не предусмотрена. При металлическом шуме на таких моторах диагностируются система смазки, гидравлические толкатели, распределительные валы, ременной или цепной привод ГРМ и механизмы изменения фаз газораспределения.

На бензиновых двигателях 1.2 PureTech семейства EB2 используются механические элементы клапанного привода. При подтвержденном отклонении тепловой зазор восстанавливается подбором толкателя необходимой толщины. Проверка выполняется по техническим показаниям, а не автоматически через одинаковый пробег для всех Citroen C4.

Citroen C4 первого поколения с двигателем 1.4 16V ET3J4

Бензиновый двигатель ET3J4 объемом 1.4 литра встречается на Citroen C4 первого поколения и обычно обозначается кодом KFU. Это четырехцилиндровый шестнадцатиклапанный двигатель с двумя распределительными валами и ременным приводом ГРМ.

Стандартная механическая регулировка клапанных зазоров на ET3J4 не выполняется. Если после холодного запуска появляется металлический шум, проверяем уровень и состояние моторного масла, фактическое давление в системе смазки, подачу масла к гидравлическим элементам, состояние распределительных валов и ременного привода ГРМ.

Нестабильный холостой ход или пропуски воспламенения не являются прямым подтверждением неисправности клапанного механизма. До разборки проверяем свечи, катушки зажигания, форсунки, давление топлива, герметичность впуска, компрессию и правильность установки фаз.

Citroen C4 первого поколения с двигателем 1.6 16V TU5JP4

Двигатель TU5JP4, также известный под обозначением NFU, является одним из наиболее распространенных бензиновых моторов Citroen C4 первого поколения. Он имеет два распределительных вала, шестнадцать клапанов и ременной привод ГРМ.

В двигателе используются гидравлические толкатели, которые поддерживают рабочий контакт элементов клапанного механизма за счет давления моторного масла. Регулировочных винтов и сменных регулировочных шайб в этой конструкции нет.

При металлическом цокоте проверяем давление моторного масла, чистоту масляных каналов, состояние гидравлических толкателей, распределительных валов, ремня ГРМ, натяжного механизма и направляющих роликов. Дополнительно локализуем шум форсунок и навесного оборудования, который может ошибочно восприниматься как стук клапанов.

Если обнаружено снижение компрессии, выполняем проверку герметичности цилиндров. Исправный гидравлический толкатель не может компенсировать прогар клапана, повреждение седла, износ направляющей втулки или деформацию головки блока цилиндров.

Citroen C4 2.0 16V с двигателями семейства EW10

На Citroen C4 первого поколения устанавливались атмосферные бензиновые двигатели EW10J4 и EW10A объемом 2.0 литра. На спортивных версиях Citroen C4 VTS встречается более мощная модификация EW10J4S.

Для этих двигателей стандартная периодическая регулировка клапанов винтами или подбором шайб не предусмотрена. При постороннем шуме диагностируем давление масла, гидравлические элементы клапанного привода, распределительные валы, ременной привод ГРМ и систему изменения фаз на модификациях, где она предусмотрена.

Похожий металлический звук могут создавать топливные форсунки, ролики ремня, генератор, компрессор кондиционера или негерметичный выпускной коллектор. Поэтому сначала локализуем источник шума, а затем определяем необходимый объем разборки.

Citroen C4 1.4 VTi с двигателями EP3 и EP3C

Бензиновые двигатели 1.4 VTi семейства EP3 устанавливались на Citroen C4 второго поколения и отдельные автомобили переходных годов выпуска. Двигатель имеет два распределительных вала, цепной привод ГРМ, изменение фаз газораспределения и механизм регулирования подъема впускных клапанов.

Механическая регулировка зазоров для EP3 и EP3C не предусмотрена. При шуме после холодного запуска проверяем давление и скорость подачи масла, гидравлические элементы, цепь ГРМ, натяжитель, направляющие, фазорегуляторы, управляющие электромагнитные клапаны и механизм изменения подъема впускных клапанов.

Замена масла на более густое или применение присадок без определения причины шума не является ремонтом клапанного механизма. Такие действия не устраняют растяжение цепи, неисправность натяжителя, недостаточное давление масла или износ контактных поверхностей.

Citroen C4 1.6 VTi с двигателями EP6 и EP6C

Атмосферные двигатели 1.6 VTi семейства EP6 применялись на Citroen C4 второго поколения, седанах и автомобилях для разных региональных рынков. Одной из распространенных модификаций является EP6C.

В клапанном механизме используются гидравлические элементы, поэтому регулировка винтами, шайбами или подбором механических толкателей не выполняется. При металлическом шуме диагностируем систему смазки, цепной привод ГРМ, распределительные валы, фазорегуляторы и механизм изменения подъема впускных клапанов.

При нестабильной работе дополнительно проверяем свечи, катушки зажигания, форсунки, топливные коррекции, герметичность впуска, компрессию и соответствие фактических фаз заданным значениям. Нагар на впускных клапанах и неисправность системы вентиляции картера также могут вызывать вибрацию и потерю мощности без неисправности гидротолкателей.

Citroen C4 1.6 THP с турбированными двигателями EP6

Турбированные Citroen C4 1.6 THP оснащались несколькими модификациями семейства EP6. В зависимости от года выпуска, мощности и рынка встречаются двигатели EP6DT, EP6CDT, EP6DTS и более поздние версии.

Стандартная регулировка клапанных зазоров на этих двигателях не выполняется. Посторонний металлический шум может быть связан с гидравлическими элементами, растяжением цепи ГРМ, неисправностью натяжителя, износом направляющих, фазорегуляторами, топливным насосом высокого давления, форсунками непосредственного впрыска или вакуумным насосом.

При пропусках воспламенения проверяем систему зажигания, давление топлива, работу форсунок, топливные коррекции, загрязнение впускных клапанов, компрессию и герметичность цилиндров. Заменять гидравлические элементы без подтвержденной неисправности технически неправильно.

Citroen C4 с двигателями 1.2 PureTech семейства EB2

Двигатели 1.2 PureTech применяются на поздних Citroen C4 второго поколения, современных Citroen C4 и C4 X. Внутри семейства EB2 существует большое количество атмосферных, турбированных и модернизированных версий, поэтому процедуру обслуживания определяем только после проверки полного кода двигателя.

В клапанном приводе распространенных модификаций EB2 используются механические толкатели определенной толщины. Регулировочных винтов и гидравлических компенсаторов в этой конструкции нет. Если измеренный зазор выходит за технические допуски, устанавливается толкатель другой размерной группы.

Проверка зазоров не относится к стандартному обслуживанию через одинаковый пробег. Измерение может потребоваться после ремонта головки блока цилиндров, замены клапанов или седел, при снижении компрессии, повторяющихся пропусках воспламенения или подозрении на неполное закрытие клапана.

До снятия клапанной крышки исключаем более распространенные причины нестабильной работы:

• неисправность свечей или катушек зажигания;
• неисправность топливных форсунок;
• подсос воздуха во впускном тракте;
• нарушение давления топлива;
• отклонение фаз газораспределения;
• повреждение привода ГРМ;
• недостаточное давление масла;
• загрязнение впускных клапанов;
• нарушение герметичности цилиндров.

На версиях с ремнем ГРМ, работающим в моторном масле, отдельно проверяем состояние ремня, отсутствие расслоения материала, чистоту маслоприемника и фактическое давление в системе смазки. Частицы разрушенного ремня могут ограничивать подачу масла и создавать симптомы, не связанные непосредственно с клапанными зазорами.

Citroen C4 Sedan и C4 Lounge с двигателями EC5

На отдельных рынках седаны Citroen C4 и C4 Lounge оснащались бензиновыми двигателями EC5 и EC5F объемом 1.6 литра. Такие автомобили могут отличаться от европейских хэтчбеков программой управления, экологической модификацией, конструкцией навесного оборудования и технической процедурой обслуживания.

Для региональных двигателей не переносим способ проверки с внешне похожих TU5JP4 или EP6. Перед работами проверяем VIN, рынок первоначальной поставки, полный код двигателя, конструкцию клапанного привода и заводскую процедуру контроля.

При нестабильной работе выполняем компьютерную диагностику, проверку фаз газораспределения, системы зажигания, топливных коррекций, давления масла, компрессии и герметичности цилиндров. Механическая регулировка назначается только в том случае, если она предусмотрена конкретной модификацией двигателя.

Современные Citroen C4 и C4 X Hybrid

Обслуживаем бензиновую часть силовой установки Citroen C4 и C4 X с системами Hybrid 100 и Hybrid 136. В таких автомобилях применяется бензиновый двигатель 1.2 PureTech нового поколения, стартер-генератор, тяговый электродвигатель, аккумуляторная система 48 В и электрифицированная коробка передач.

Новый двигатель нельзя автоматически обслуживать по процедуре раннего 1.2 PureTech. Конструкция привода ГРМ, система управления, порядок фиксации валов и технические допуски определяются по VIN и полному коду силового агрегата.

При постороннем шуме или пропусках воспламенения проверяем механическую часть бензинового двигателя, давление масла, фазы газораспределения, компрессию, герметичность цилиндров и электронную систему управления. Работы с высоковольтной и 48-вольтовой частью выполняются с учетом требований безопасности гибридной системы.

Что именно мы проверяем на бензиновом Citroen C4

Объем диагностики зависит от кода двигателя и симптомов автомобиля. Проверка может включать:

• идентификацию двигателя по VIN и заводской маркировке;
• локализацию источника постороннего металлического шума;
• компьютерную диагностику блока управления двигателем;
• анализ кодов и счетчиков пропусков воспламенения;
• проверку краткосрочных и долгосрочных топливных коррекций;
• проверку свечей, катушек зажигания и форсунок;
• измерение компрессии;
• проверку герметичности цилиндров;
• контроль давления моторного масла;
• проверку ременного или цепного привода ГРМ;
• анализ заданных и фактических фаз газораспределения;
• осмотр распределительных валов и контактных поверхностей;
• проверку гидравлических элементов клапанного привода;
• измерение механических клапанных зазоров на двигателях, где это предусмотрено;
• расчет и подбор толкателей необходимой толщины;
• контрольную проверку после сборки двигателя.

Почему двигатель необходимо определять по VIN

Названия 1.6 VTi, 1.6 THP и 1.2 PureTech не являются полными кодами двигателя. В пределах одного коммерческого обозначения могут встречаться разные поколения моторов, экологические модификации, варианты привода ГРМ и системы управления.

Определять способ обслуживания только по объему двигателя, мощности, году выпуска или надписи на декоративной крышке нельзя. Проверка VIN позволяет исключить применение допусков от другого двигателя, попытку регулировки мотора с гидравлической компенсацией и установку толкателей неподходящей толщины.

Какие модели не относятся к этому перечню

Этот список относится непосредственно к бензиновым Citroen C4, C4 Coupe, C4 Sedan, C4 Lounge и современным C4 X. Citroen C4 Picasso, Grand C4 Picasso, C4 SpaceTourer, C4 Cactus и C4 Aircross являются отдельными моделями. Несмотря на похожие названия, они могут оснащаться другими двигателями и требуют отдельного подбора технической процедуры.

Обслуживаем только бензиновые двигатели Citroen C4. Необходимость регулировки определяется не названием модели и не пробегом, а конструкцией клапанного механизма и результатами измерений. На моторах с гидравлической компенсацией выполняем диагностику системы смазки и связанных элементов, а на версиях с механическими толкателями восстанавливаем зазоры только после подтвержденного отклонения от технических допусков.

Порядок регулировки клапанов Citroen C4 зависит от поколения автомобиля, точного кода бензинового двигателя и конструкции клапанного механизма. Единой процедуры для всех бензиновых C4 нет. На двигателях ET3J4, TU5JP4, EW10, EP3 и EP6 применяются гидравлические элементы, поэтому стандартная механическая регулировка тепловых зазоров для них не предусмотрена. При появлении металлического шума на таких моторах выполняется диагностика системы смазки, гидравлических толкателей, распределительных валов и привода ГРМ.

На распространенных модификациях бензиновых двигателей 1.2 PureTech семейства EB2 используются механические клапанные толкатели определенной толщины. Если измеренный зазор выходит за технический допуск, его восстанавливают подбором толкателя другой размерной группы. Регулировочных винтов и отдельных регулировочных шайб в такой конструкции нет.

Поэтому работа начинается не со снятия клапанной крышки, а с идентификации двигателя и предварительной диагностики. Это позволяет не разбирать исправный клапанный механизм, если шум, пропуски воспламенения или снижение мощности вызваны системой зажигания, форсунками, нарушением фаз газораспределения, недостаточным давлением масла либо неисправностью навесного оборудования.

1. Определение точного кода двигателя

Перед началом работ проверяем VIN, заводскую маркировку двигателя, поколение Citroen C4, мощность и рынок первоначальной поставки автомобиля. Определять методику только по объему двигателя или надписи VTi, THP либо PureTech на декоративной крышке нельзя.

Под одним коммерческим обозначением могут встречаться разные модификации силового агрегата. Они отличаются приводом ГРМ, системой изменения фаз, конструкцией головки блока цилиндров, процедурой фиксации валов и техническими допусками.

После идентификации двигателя устанавливаем:

• предусмотрена ли механическая регулировка клапанов;
• используются ли гидравлические или механические толкатели;
• каким способом восстанавливается тепловой зазор;
• при какой температуре выполняется измерение;
• какие значения предусмотрены для впускных и выпускных клапанов;
• нужно ли снимать распределительные валы;
• какие фиксаторы требуются для привода ГРМ;
• какие прокладки и уплотнения потребуются при сборке.

2. Предварительная диагностика двигателя

Металлический цокот в районе клапанной крышки не является достаточным основанием для регулировки. Похожий звук могут создавать топливные форсунки, цепь ГРМ, натяжитель, фазорегуляторы, топливный насос высокого давления, вакуумный насос, ролики ремня, генератор, компрессор кондиционера или негерметичный выпускной коллектор.

Нестабильный холостой ход, затрудненный запуск и пропуски воспламенения также могут быть связаны со свечами, катушками, форсунками, подсосом воздуха, недостаточным давлением топлива, загрязнением впускных клапанов или нарушением фаз газораспределения.

До снятия клапанной крышки диагностика может включать:

• считывание ошибок блока управления двигателем;
• анализ счетчиков пропусков воспламенения;
• проверку краткосрочных и долгосрочных топливных коррекций;
• сравнение заданных и фактических фаз газораспределения;
• проверку свечей и катушек зажигания;
• диагностику форсунок и давления топлива;
• измерение компрессии;
• проверку герметичности цилиндров;
• контроль давления моторного масла;
• осмотр ременного или цепного привода ГРМ;
• локализацию источника постороннего шума.

Если проверка показывает, что неисправность не связана с тепловыми зазорами или клапанным механизмом, необоснованная разборка и замена толкателей не выполняются.

3. Проверка компрессии и герметичности цилиндров

При пропусках воспламенения, снижении мощности или нестабильной работе измеряем компрессию. Если в одном цилиндре давление заметно ниже, может потребоваться тест герметичности цилиндра.

Проверка позволяет определить направление утечки:

• через впускные клапаны во впускной тракт;
• через выпускные клапаны в выпускную систему;
• через поршневые кольца в картер двигателя;
• через прокладку головки блока в соседний цилиндр или систему охлаждения.

Если подтвержден прогар клапана, повреждение седла или нарушение геометрии головки блока, обычная регулировка не устранит неисправность. В таком случае требуется демонтаж и ремонт головки блока цилиндров.

4. Охлаждение двигателя перед измерением

Тепловые зазоры измеряются при температуре, предусмотренной технической процедурой конкретного двигателя. Обычно мотор необходимо полностью охладить, поскольку размеры клапанов, седел, головки блока и распределительных валов изменяются при нагреве.

Измерение на недостаточно остывшем двигателе может привести к неправильным результатам и ошибочному подбору толкателей. Температуру двигателя определяем не только по указателю на панели приборов, но и с учетом фактической температуры охлаждающей жидкости и продолжительности стоянки автомобиля.

5. Подготовка и получение доступа к клапанному механизму

После подтверждения необходимости механической проверки снимаются элементы, ограничивающие доступ к клапанной крышке. Объем разборки зависит от поколения C4, компоновки моторного отсека и установленного двигателя.

В процессе подготовки могут сниматься:

• декоративная крышка двигателя;
• воздуховоды и элементы корпуса воздушного фильтра;
• разъемы и жгуты проводки, проходящие над головкой блока;
• катушки зажигания;
• шланги вентиляции картера;
• крепления трубок и дополнительных элементов;
• клапанная крышка и ее уплотнение.

Перед снятием крышки очищаем прилегающую поверхность, чтобы грязь не попала внутрь головки блока цилиндров. Разъемы, шланги и крепления демонтируются без чрезмерного усилия, поскольку старые пластиковые элементы могут потерять эластичность.

6. Осмотр деталей клапанного механизма

До измерения зазоров осматриваем распределительные валы, кулачки, толкатели, постели валов и доступные масляные каналы. Проверяем наличие задиров, раковин, перегрева, выраженной выработки и повреждений рабочих поверхностей.

Простая замена толкателя не устранит неисправность, если обнаружены:

• износ кулачка распределительного вала;
• повреждение поверхности толкателя;
• недостаточная подача масла к головке блока;
• износ постелей распределительных валов;
• деформация или повреждение клапана;
• износ либо проседание седла;
• неправильная установка привода ГРМ.

Если состояние деталей не позволяет ограничиться регулировкой, согласовываем дополнительный объем ремонта до дальнейшей разборки.

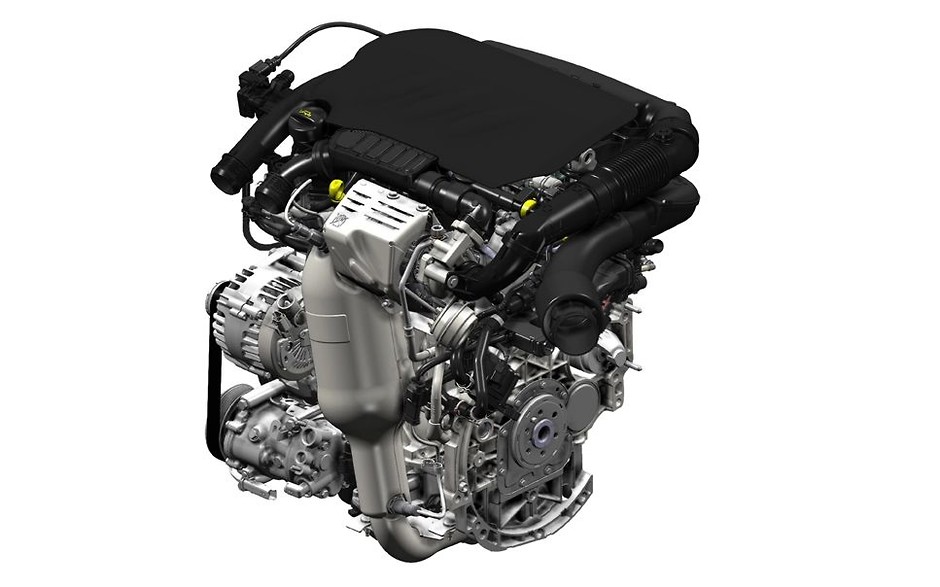

7. Измерение тепловых зазоров на двигателях 1.2 PureTech

На модификациях EB2 с механическими толкателями каждый клапан проверяется отдельно. Коленчатый вал последовательно поворачивается в положения, при которых кулачок проверяемого клапана не давит на толкатель и обращен рабочей частью от него.

Между основной окружностью кулачка распределительного вала и поверхностью толкателя устанавливается измерительный щуп. Фактическое значение записывается отдельно для каждого впускного и выпускного клапана.

Недостаточно проверить только цилиндр, по которому блок управления зарегистрировал пропуски воспламенения. Измеряются все клапаны, поскольку отклонения могут присутствовать одновременно в нескольких цилиндрах и иметь разную величину.

Результаты заносятся в карту измерений:

• номер цилиндра;
• положение клапана;
• впускной или выпускной клапан;
• фактический измеренный зазор;
• предусмотренный технический диапазон;
• толщина установленного толкателя;
• расчетная толщина новой детали.

8. Сравнение результатов с техническими допусками

Измеренные значения сравниваем только с техническими данными конкретного кода двигателя. Применять зазоры от другого двигателя семейства EB2 или ориентироваться на универсальные таблицы неправильно.

Если все значения находятся в допустимом диапазоне, толкатели не меняются. В этом случае необходимо продолжить поиск другой причины шума, нестабильной работы или снижения компрессии.

Если зазор увеличен, могут появляться металлический цокот и ударная нагрузка на детали клапанного привода. Если зазор слишком мал, клапан после прогрева может не полностью закрываться. Уменьшенный зазор особенно опасен для выпускного клапана, поскольку ухудшается его охлаждение через контакт с седлом.

9. Расчет толщины новых толкателей

При подтвержденном отклонении определяется толщина установленного толкателя. Маркировка детали проверяется и при необходимости дополнительно контролируется измерительным инструментом.

Толщина нового толкателя рассчитывается с учетом:

• фактического теплового зазора;
• требуемого значения для конкретного клапана;
• толщины установленного толкателя;
• доступных заводских размерных групп.

Для каждого клапана толкатель подбирается индивидуально. Устанавливать одинаковые детали на все впускные или выпускные клапаны нельзя, поскольку фактическое положение клапанов и степень износа деталей отличаются.

10. Фиксация коленчатого и распределительных валов

Для замены толкателей требуется получить доступ к деталям, расположенным под распределительными валами. Перед разборкой двигатель устанавливается в предусмотренное технической процедурой положение, после чего коленчатый и распределительные валы фиксируются специальными приспособлениями.

Использование случайных сверл, болтов или неточных самодельных фиксаторов может привести к неправильному положению валов. Ошибка при восстановлении фаз способна вызвать нестабильную работу, ошибки синхронизации, потерю мощности и механическое повреждение двигателя.

Перед снятием деталей дополнительно фиксируется расположение:

• элементов привода ГРМ;
• крышек и постелей распределительных валов;
• механических толкателей;
• крепежных элементов разной длины;
• масляных и уплотнительных деталей.

11. Разборка привода ГРМ

Объем разборки зависит от модификации двигателя. На версиях 1.2 PureTech с ремнем, работающим в моторном масле, одновременно оцениваем состояние материала ремня, отсутствие трещин, набухания, расслоения и отделения частиц.

Если обнаружено разрушение ремня, дополнительно проверяются маслоприемник, масляные каналы и фактическое давление масла. Частицы ремня могут ограничивать подачу масла и создавать отдельную неисправность, которую нельзя устранить регулировкой клапанов.

На более новых модификациях семейства EB2 конструкция привода ГРМ может отличаться, поэтому последовательность разборки определяется по VIN. Процедуру раннего ременного двигателя нельзя автоматически применять к более поздней версии.

12. Снятие распределительных валов

После фиксации двигателя и освобождения привода ГРМ распределительные валы снимаются в последовательности, предусмотренной заводской процедурой. Крепления ослабляются постепенно, чтобы исключить перекос вала и неравномерное воздействие усилия клапанных пружин.

Крышки постелей и другие детали нельзя менять местами. Они устанавливаются в исходное положение и ориентацию, поскольку обрабатываются совместно с головкой блока цилиндров.

После снятия валов толкатели извлекаются и раскладываются с обязательным сохранением их первоначального расположения. Даже если часть деталей планируется заменить, смешивать исправные толкатели между клапанами нельзя.

13. Установка толкателей необходимой толщины

Новые толкатели проверяются по маркировке, размерной группе и состоянию рабочей поверхности. Перед установкой детали и контактные зоны смазываются чистым моторным маслом, соответствующим требованиям конкретного двигателя.

Заменяются только те толкатели, для которых измерением подтвержден неправильный зазор. Необоснованная замена полного комплекта увеличивает стоимость ремонта и не дает технического преимущества, если остальные значения находятся в допустимом диапазоне.

Одновременно проверяется свободная установка деталей в посадочных местах. Толкатель не должен иметь повреждений, перекоса или признаков заклинивания.

14. Установка распределительных валов

Распределительные валы устанавливаются в предусмотренное положение. Постели и крышки монтируются строго на свои места, а крепеж затягивается в установленной последовательности и с требуемым моментом.

Неравномерная или чрезмерная затяжка может привести к перекосу распределительного вала, повреждению резьбы, деформации постели и затрудненному вращению механизма. Поэтому моменты затяжки не выбираются приблизительно.

После монтажа проверяем:

• правильность положения распределительных валов;
• свободное движение деталей;
• расположение крышек постелей;
• состояние уплотнительных поверхностей;
• отсутствие посторонних деталей внутри головки блока.

15. Восстановление фаз газораспределения

После установки распределительных валов восстанавливается привод ГРМ. Валы остаются в зафиксированном положении до завершения операций, предусмотренных технической процедурой.

Проверяется правильность положения коленчатого и распределительных валов, натяжение привода, установка натяжителя и расположение всех направляющих элементов.

После снятия фиксаторов коленчатый вал осторожно проворачивается вручную на предусмотренное количество оборотов. Затем положение валов контролируется повторно. Если фиксаторы не устанавливаются свободно, запускать двигатель нельзя — необходимо заново проверить фазы.

16. Повторное измерение клапанных зазоров

После установки толкателей и распределительных валов зазоры измеряются повторно. Расчет толщины новой детали является предварительным результатом, а окончательное значение подтверждается только контрольным измерением после сборки механизма.

Повторно проверяем:

• все клапаны, на которых менялись толкатели;
• соседние клапаны после установки распределительных валов;
• соответствие значений допускам конкретного двигателя;
• отсутствие аномально большого или нулевого зазора;
• правильность расположения установленных деталей.

Если значение осталось за пределами допуска, двигатель не собирается окончательно. Толщина детали рассчитывается повторно, после чего устанавливается толкатель другой размерной группы.

17. Установка клапанной крышки

Перед установкой очищаются уплотнительные поверхности головки блока и клапанной крышки. Старый герметик удаляется без повреждения металла и без попадания его частиц внутрь двигателя.

Проверяем состояние прокладки, уплотнений свечных колодцев, системы вентиляции картера и самой клапанной крышки. Деформированную или поврежденную прокладку повторно не устанавливаем.

Крепеж клапанной крышки затягивается в предусмотренной последовательности и с установленным моментом. Чрезмерное усилие может повредить пластиковую крышку, резьбу или уплотнение.

18. Заправка и прокачка системы смазки

После работ проверяем уровень и состояние моторного масла. Если во время ремонта масло загрязнилось, было слито или обнаружены продукты разрушения привода ГРМ, выполняются согласованные работы по обслуживанию системы смазки.

Перед первым запуском необходимо убедиться, что масло сможет поступать к распределительным валам и другим деталям без задержки. Порядок предварительной прокачки определяется конструкцией двигателя и объемом выполненной разборки.

19. Первый запуск после регулировки

Первый запуск выполняется после контрольной проверки разъемов, шлангов, системы вентиляции картера, элементов впуска и привода ГРМ. Во время запуска контролируем скорость набора давления масла, характер механического шума и стабильность работы двигателя.

Проверяются:

• отсутствие аварийного давления масла;
• отсутствие выраженного металлического стука;
• стабильность холостого хода;
• отсутствие пропусков воспламенения;
• герметичность клапанной крышки;
• отсутствие утечки масла возле привода ГРМ;
• корректность сигналов датчиков положения валов.

Незначительный звук в первые секунды после разборки может быть связан с заполнением масляных каналов, но продолжительный стук требует немедленной остановки двигателя и повторной проверки.

20. Компьютерная диагностика после сборки

После прогрева двигателя повторно считываем ошибки и анализируем текущие параметры. Проверяем синхронизацию коленчатого и распределительных валов, счетчики пропусков воспламенения, топливные коррекции и стабильность холостого хода.

Если до ремонта были зафиксированы пропуски в определенном цилиндре, сравниваем работу двигателя до и после регулировки. При сохранении неисправности продолжаем диагностику системы зажигания, питания, впуска и герметичности цилиндров.

Как проходит работа на двигателях с гидрокомпенсаторами

На Citroen C4 с двигателями ET3J4, TU5JP4, EW10, EP3 и EP6 регулировка клапанов в классическом понимании не выполняется. В этих моторах нет доступных регулировочных винтов или сменных шайб, которыми можно установить тепловой зазор в рамках обычной сервисной процедуры.

При металлическом шуме порядок проверки включает:

1. идентификацию точного кода двигателя;
2. локализацию источника шума;
3. проверку уровня, состояния и соответствия моторного масла;
4. измерение фактического давления масла;
5. проверку подачи масла к головке блока;
6. диагностику гидравлических толкателей;
7. осмотр распределительных валов и контактных поверхностей;
8. проверку ременного или цепного привода ГРМ;
9. анализ фактических фаз газораспределения;
10. проверку компрессии и герметичности цилиндров.

На двигателях EP3 и EP6 дополнительно проверяем цепь, натяжитель, направляющие, фазорегуляторы, электромагнитные клапаны управления и механизм изменения подъема впускных клапанов. На турбированных EP6 также диагностируются форсунки непосредственного впрыска, топливный насос высокого давления, вакуумный насос и элементы турбонаддува.

Замена гидравлических толкателей выполняется только после подтверждения их неисправности. Установка более густого масла или применение присадок без проверки давления и состояния деталей не является регулировкой клапанов и не устраняет механическую причину шума.

Нужно ли снимать двигатель или головку блока цилиндров

Для обычной проверки тепловых зазоров и замены механических толкателей двигатель, как правило, снимать не требуется. Доступ выполняется через верхнюю часть моторного отсека с частичной разборкой привода ГРМ.

Головка блока цилиндров снимается только при подтверждении более серьезной неисправности:

• прогара впускного или выпускного клапана;
• повреждения либо проседания седла;
• износа направляющей втулки;
• деформации рабочей фаски клапана;
• нарушения герметичности камеры сгорания;
• деформации головки после перегрева;
• необходимости механической обработки деталей.

Особенности Citroen C4 после эксплуатации на ГБО

На автомобилях, длительно работающих на газе, перед регулировкой дополнительно проверяем топливные коррекции, состав смеси, компрессию и герметичность выпускных клапанов. Неправильная настройка ГБО может увеличивать тепловую нагрузку на клапаны и их седла.

По мере износа седла клапан глубже располагается в головке блока, из-за чего механический зазор может уменьшаться. Выраженного металлического цокота при этом часто нет. Возможными признаками становятся затрудненный горячий запуск, вибрация, пропуски воспламенения и снижение компрессии.

Наличие ГБО не означает, что любой двигатель Citroen C4 требует механической регулировки. На моторах с гидравлической компенсацией диагностируются гидротолкатели, система смазки и герметичность клапанов. На модификациях с механическими толкателями регулировка выполняется только после измерения фактических зазоров.

Что входит в регулировку клапанов Citroen C4

В зависимости от двигателя и согласованного объема работ услуга может включать:

• идентификацию двигателя по VIN;
• предварительную компьютерную диагностику;
• проверку компрессии и герметичности цилиндров;
• контроль давления моторного масла;
• проверку привода ГРМ и фаз газораспределения;
• демонтаж клапанной крышки;
• осмотр распределительных валов и толкателей;
• измерение всех впускных и выпускных зазоров;
• составление карты фактических значений;
• расчет требуемой толщины толкателей;
• фиксацию коленчатого и распределительных валов;
• частичную разборку привода ГРМ;
• снятие и установку распределительных валов;
• замену толкателей с подтвержденным отклонением;
• восстановление фаз газораспределения;
• повторное контрольное измерение;
• установку клапанной крышки с исправным уплотнением;
• проверку двигателя после запуска;
• контрольную компьютерную диагностику.

Когда регулировка считается завершенной

Работа считается завершенной не сразу после установки новых толкателей, а после подтверждения результата. Все скорректированные зазоры должны находиться в техническом диапазоне конкретного двигателя, фазы газораспределения должны быть восстановлены, а коленчатый вал должен свободно проворачиваться вручную.

После запуска двигатель должен стабильно работать на холостом ходу и под нагрузкой. Не допускаются ошибки синхронизации валов, повторяющиеся пропуски воспламенения, утечки масла из-под клапанной крышки и выраженный посторонний металлический шум.

Правильная регулировка клапанов Citroen C4 — это не изменение зазоров по слуху и не замена деталей без измерения. Процедура включает точную идентификацию бензинового двигателя, диагностику связанных систем, измерение каждого клапана, индивидуальный подбор механических толкателей и обязательный контроль после сборки.
