Заказать диагностику автомобиля осциллографом в Киеве

Диагностика осциллографом — это высокоточный метод анализа электрических и электронных процессов в автомобиле в реальном времени. В отличие от стандартного OBD-сканирования, которое считывает только сохранённые ошибки и расчётные параметры ЭБУ, автомобильный осциллограф позволяет напрямую измерять форму, амплитуду, частоту и фазу сигналов датчиков и исполнительных механизмов.

Диагностика двигателя осциллографом применяется в случаях, когда неисправность носит интермиттирующий характер, отсутствуют активные ошибки или требуется подтверждение корректности работы системы на физическом уровне сигнала. Метод основан на анализе первичных и вторичных осциллограмм без вмешательства в проводку и разборки узлов.

Почему осциллограф эффективнее обычного OBD-сканера

OBD-сканер работает с данными, уже интерпретированными электронным блоком управления. Осциллограф, в свою очередь, фиксирует реальный электрический сигнал, что даёт ряд критических преимуществ:

  • выявление неисправностей до появления кодов ошибок;

  • диагностика плавающих обрывов, наводок и деградации сигнала;

  • проверка соответствия сигналов эталонным формам (reference waveforms);

  • анализ работы датчиков и исполнительных механизмов под нагрузкой и в динамике;

  • точная локализация проблемы: датчик, проводка, питание, масса или ЭБУ.

Именно поэтому диагностика датчиков авто осциллографом считается профессиональным стандартом на уровне дилерских и инженерных сервисов.

Какие проблемы выявляются при диагностике осциллографом

Использование автомобильного осциллографа позволяет диагностировать неисправности, которые недоступны другим методам:

  • некорректная работа датчиков коленчатого и распределительного вала (CKP / CMP);

  • искажение сигналов датчиков давления, температуры, расхода воздуха (MAP, MAF, ECT);

  • пропуски воспламенения по осциллограммам зажигания и форсунок;

  • проблемы в системе зажигания: катушки, коммутаторы, пробой изоляции;

  • неисправности топливных форсунок (залипание, обрыв, повышенное сопротивление);

  • сбои в CAN-шине и других цифровых линиях связи;

  • падение напряжения питания, плохие массы, паразитные помехи.

Диагностика автомобиля осциллографом позволяет не просто зафиксировать симптом, а определить первопричину неисправности, что снижает риск необоснованной замены исправных компонентов и сокращает время ремонта.

Заказать диагностику осциоллографом
http://осциолограф

Цены на диагностику осциллографом

Услуга Цена, грн
Проверка цилиндров осциллографом или мотор-тестером  от 650
Осциллограмма давления в цилиндре от 550
Проверка аккумулятора, стартера, генератора от 650
Проверка датчиков и управляющих механизмов авто от 450

*цена может отличаться в зависимости от марки авто, точную цену уточняйте по телефону.

01.

Диагностика по реальному сигналу, а не по ошибкам

Мы анализируем физическую форму электрических сигналов датчиков и исполнительных механизмов с помощью автомобильного осциллографа. Это позволяет выявлять неисправности до появления DTC-кодов, включая искажения сигнала, деградацию амплитуды и фазовые смещения, которые не фиксируются OBD-сканером.

02.

Точная локализация причины, а не замена «наугад»

Диагностика двигателя осциллографом позволяет чётко определить источник проблемы: датчик, проводка, питание, масса или управляющий каскад ЭБУ. Такой подход исключает необоснованную замену исправных компонентов и сокращает время ремонта.

03.

Подтверждённый результат с интерпретацией осциллограмм

По результатам диагностики клиент получает обоснованное техническое заключение, основанное на анализе осциллограмм (CKP, CMP, форсунки, зажигание, питание). Это особенно важно при сложных и плавающих неисправностях, а также перед дорогостоящими ремонтными работами.

Наши преимущества

Ремонт в день обращения

Мы готовы принять в ремонт Ваш автомобиль в день обращения при наличии времени и всех запасных частей.

Узкая специализация СТО

Диагностика и устранение сложных неисправностей двигателей автомобилей - это наш профиль.

Высокая квалификация мастеров

Ваш автомобиль будет в руках профессионалов с многолетним опытом диагностики и ремонта.

Работаем 6 дней в неделю

Можно записаться на диагностику осциоллографом в удобный для вас день.

Бескомпромиссное качество

Наши мастера используют лучшее оборудование на рынке .

20 лет опыта

Наш автосервис занимается автомобильной диагностикой с 2004 года.

Почему клиенты выбирают нас для диагностики осциллографом

  • Инженерный подход вместо поверхностной проверки
    Мы выполняем диагностику автомобиля осциллографом с анализом первичных сигналов датчиков и исполнительных механизмов. Работа ведётся по эталонным осциллограммам с учётом конкретного типа двигателя, системы управления и режима работы.

  • Специализация на сложных и нестабильных неисправностях
    К нам обращаются, когда OBD-диагностика не даёт результата: плавающие ошибки, периодические пропуски зажигания, потери мощности, нестабильный холостой ход. Автомобильный осциллограф позволяет зафиксировать проблему в момент её возникновения.

  • Безразборная диагностика и безопасность для автомобиля
    Измерения выполняются неинвазивно, без повреждения проводки и вмешательства в электронные цепи. Это критично для современных автомобилей с чувствительной электроникой и цифровыми шинами CAN / LIN.

  • Понимание процессов работы двигателя и ЭБУ
    Мы анализируем взаимосвязь сигналов CKP, CMP, форсунок, зажигания и питания, а не отдельные параметры. Такой системный подход особенно важен при диагностике двигателя осциллографом.

  • Экономия времени и бюджета клиента
    Точная диагностика датчиков авто и исполнительных цепей позволяет сразу определить первопричину неисправности, исключая «подбор» деталей и повторные визиты в сервис.

  • Релевантность для бензиновых и газовых систем
    Осциллографическая диагностика эффективно применяется как для стандартных ДВС, так и для автомобилей с ГБО, турбонаддувом и сложными системами управления.

Заказать обратный звонок

Свяжитесь с нами по телефону (067) 547-25-74 и мы с радостью проконсультируем Вас по поводу чистки и адаптации дроссельной заслонки в Киеве.

Проблемы, при которых необходима диагностика осциллографом

Диагностика автомобиля осциллографом применяется в ситуациях, когда стандартная компьютерная диагностика не даёт однозначного ответа или фиксирует лишь следствие, а не первопричину неисправности. Ниже приведены типовые проблемы, при которых использование автомобильного осциллографа является технически обоснованным и наиболее эффективным решением:

  • Отсутствуют ошибки, но двигатель работает некорректно
    Нестабильный холостой ход, провалы при разгоне, рывки, вибрации — часто связаны с искажением сигналов датчиков (CKP, CMP, MAP, MAF), которое не выходит за пороги регистрации ЭБУ.

  • Плавающие и периодические неисправности
    Кратковременные обрывы, деградация экранирования, паразитные наводки, температурные дефекты в проводке и разъёмах выявляются только при анализе формы сигнала в динамике.

  • Пропуски воспламенения без чёткого указания цилиндра
    Осциллограф позволяет определить источник пропусков по осциллограммам зажигания и форсунок: катушка, свеча, драйвер ЭБУ, питание или масса.

  • Потеря мощности и нестабильная работа под нагрузкой
    Анализ сигналов датчиков давления, синхронизации и топливных форсунок под нагрузкой позволяет выявить фазовые сдвиги, задержки открытия и нарушения синхронизации ГРМ.

  • Подозрение на проблемы в электропитании или массе
    Падения напряжения, нестабильная работа генератора, ошибки по разным системам одновременно — типичные случаи для диагностики питания и масс осциллографом.

  • Ошибки по синхронизации двигателя (CKP / CMP)
    Несоответствие фаз сигналов датчиков коленчатого и распределительного вала может указывать на растяжение цепи, смещение фаз или дефекты датчиков.

  • Неисправности после ремонта или замены компонентов
    Проверка корректности сигналов после замены датчиков, форсунок, катушек, ЭБУ или вмешательства в проводку позволяет исключить монтажные и адаптационные ошибки.

  • Проблемы на автомобилях с ГБО
    Диагностика двигателя осциллографом актуальна при переходе на газ: анализ сигналов форсунок, зажигания и синхронизации помогает корректно настроить систему и избежать ошибок смеси.

FAQ Часто задаваемые вопросы о диагностике осциллографом.

Чем диагностика осциллографом лучше обычного OBD-сканера?

Осциллограф показывает реальные электрические сигналы датчиков и исполнительных механизмов, что позволяет выявить скрытые и плавающие неисправности, недоступные для OBD-сканера.

Подходит ли диагностика осциллографом для дизельных авто?

Да, метод эффективен для дизельных двигателей и позволяет проверить работу форсунок, датчиков давления и синхронизацию ГРМ.

Сколько времени занимает диагностика?

В среднем диагностика занимает от 30 до 90 минут в зависимости от сложности проблемы и количества проверяемых систем.

Можно ли точно определить неисправность без разборки?

В большинстве случаев да — осциллограф позволяет выявить проблему без демонтажа узлов и агрегатов.

Позвонить

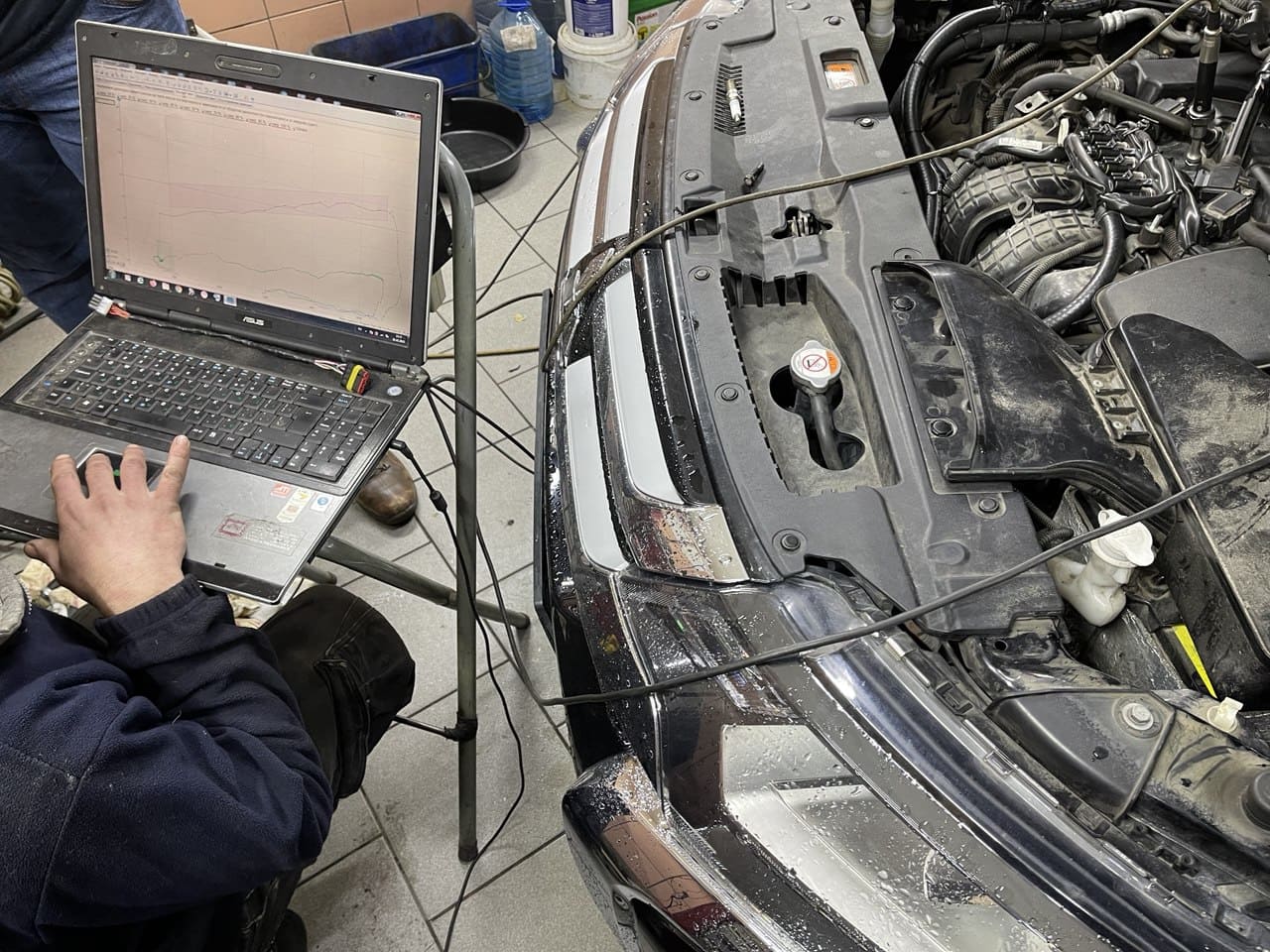

Пример работы по ультразвуковой чистке форсунок в автосервисе Injector.UA Киев
🔍 Zoom

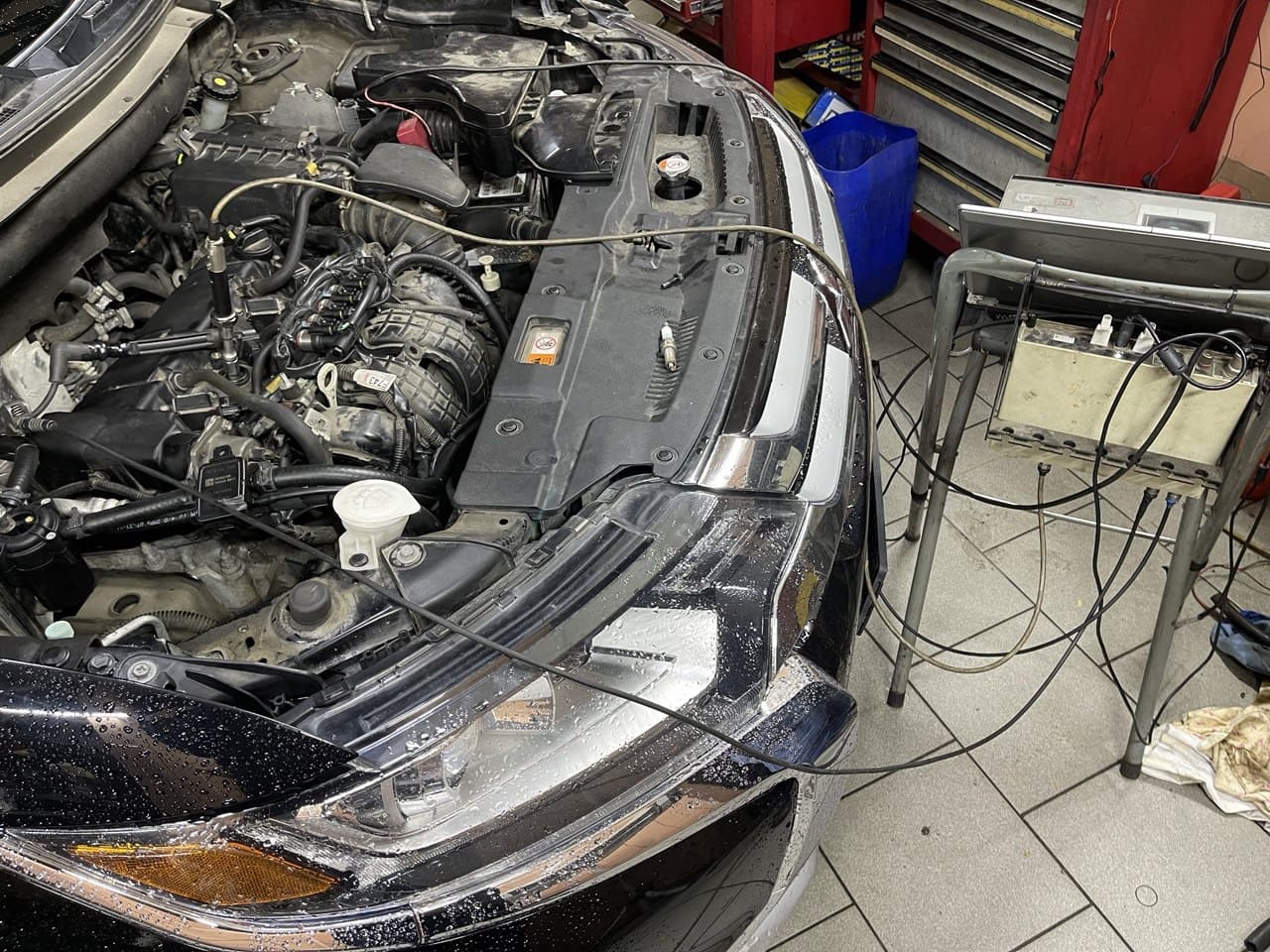

Пример работы по ультразвуковой чистке форсунок в автосервисе Injector.UA Киев
🔍 Zoom

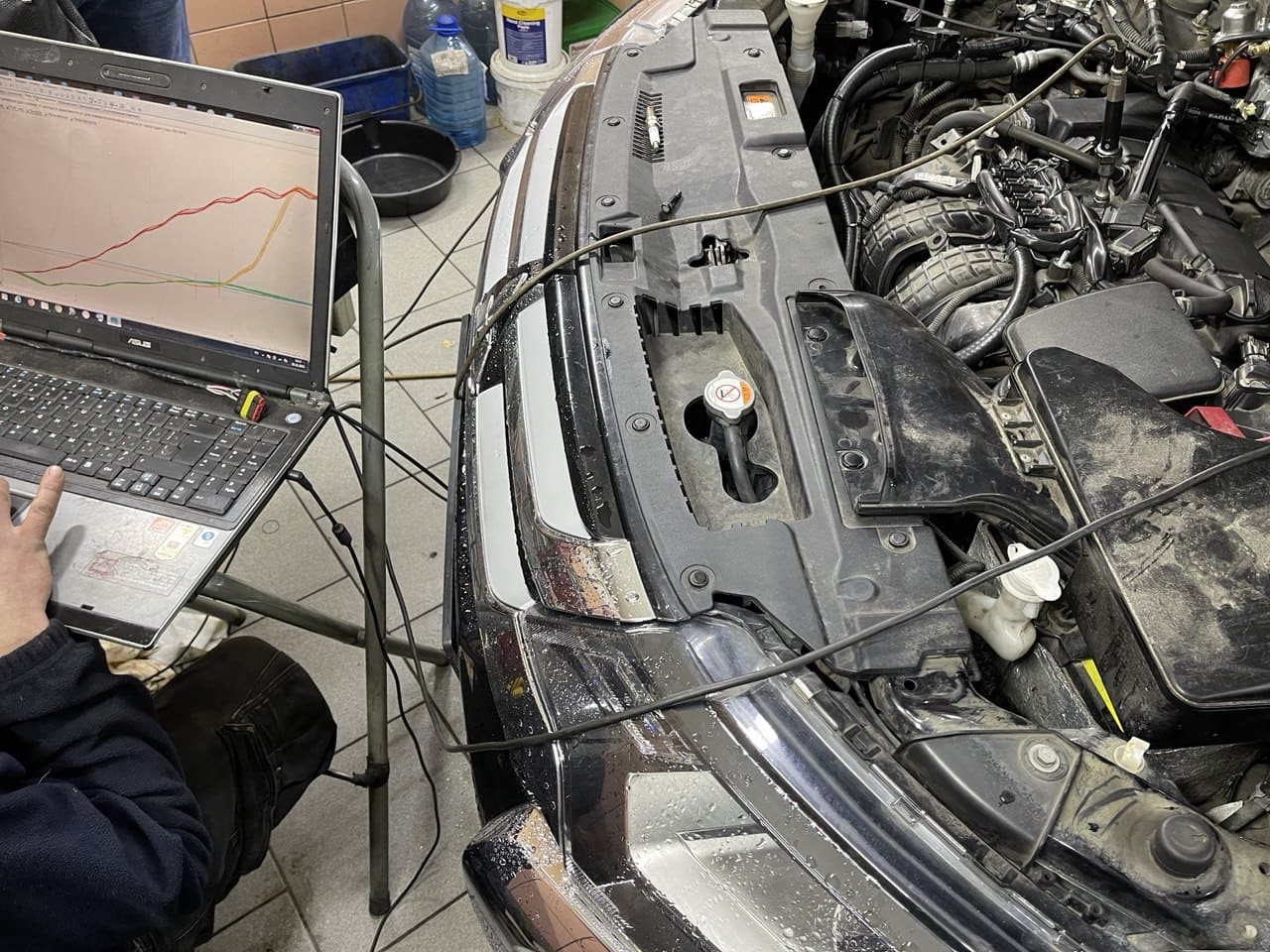

Пример работы по ультразвуковой чистке форсунок в автосервисе Injector.UA Киев
